Disponibile Prodotto più richiesto
SFP 1-10/120AC

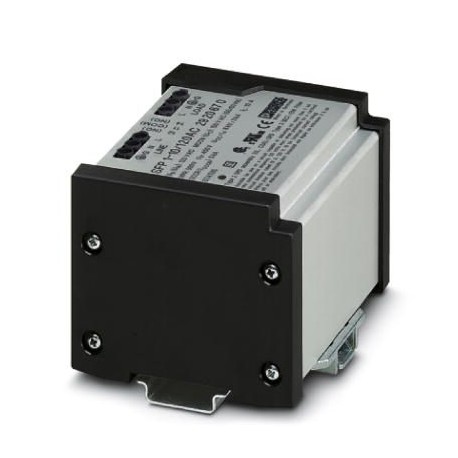

SFP 1-10/120AC 2920670 PHOENIX CONTACT EMC filter surge protection device
$0.00USD
4215 in magazzino
Specifiche chiave
Codice GTIN:4046356158480
Chiave d'ordine:2920670
(Generale):1 kA AC (IT)
Pagina del catalogo:Page 185 (C-4-2017)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356158480 |
| Chiave d'ordine | 2920670 |
| (Generale) | 1 kA AC (IT) |
| Pagina del catalogo | Page 185 (C-4-2017) |
| Unità di imballaggio | 1 pc |
| Paese di origine | DE (Germany) |
| (Dati di connessione) | N-G |
| Numero tariffario doganale | 85363010 |
| (Condizioni ambientali) | silver |
| (Circuito di protezione) | 1 A DC (48 V DC) |
| Capacità (LN) (Generale) | 1 µF ±10 % |
| Capacità (L-PE) (Generale) | 2.2 nF ±20 % (Y2-250 V) |
| Tipo (condizioni ambientali) | DIN rail module, one-piece |
| Capacità (L-PEN) (Generale) | 2.2 nF ±20 % (Y2-250 V) |
| Colore (condizioni ambientali) | black |
| Tempo di risposta tA (Generale) | ≤ 25 ns |
| Tipo SPD (dati di connessione) | 2CA |
| Profondità (dati commerciali chiave) | 79 mm |
| Larghezza (dati commerciali chiave) | 112 mm |
| Tipo EN (Condizioni ambientali) | T3 |
| Altezza (dati commerciali chiave) | 86.6 mm |
| Tensione nominale UN (Generale) | 120 V AC (TN) |
| (Indicatore/segnalazione a distanza) | 4.5 lbf-in. ... 5.5 lbf-in. |
| (Circuito di protezione, filtro) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Combinazione di onde UOC (Generale) | 6 kV (3 kA) |
| Frequenza nominale fN (Generale) | 50 Hz (60 Hz) |
| Corrente residua IPE (Generale) | ≤ 0.6 mA |
| Corrente di carico nominale IL (generale) | 10 A (60 °C) |
| Grado di protezione (Dimensioni) | IP20 |
| Filettatura della vite (circuito di protezione) | M2 |
| Comportamento TOV a UT(LN) (Generale) | 175 V AC (5 s / withstand mode) |
| Tipo di montaggio (condizioni ambientali) | DIN rail: 35 mm |
| Comportamento TOV a UT(L-PE) (Generale) | 208 V AC (5 s / withstand mode) |
| Comportamento TOV a UT(N-PE) (Generale) | 1200 V AC (200 ms / safe failure mode) |
| Frequenza nominale (dati di connessione) | 50/60 Hz |
| Attenuazione di ingresso aE, sim. (Generale) | 20 dB (≥ 100 kHz / 50 Ω) |
| Fusibile di backup massimo richiesto (generale) | 20 A (MCB B/general purpose) |
| Modalità di protezione (Dati di connessione) | L-N |
| Numero di porte (condizioni ambientali) | Two |
| Peso per pezzo (imballaggio escluso) | 571.280 g |
| Materiale dell'alloggiamento (condizioni ambientali) | Aluminum |
| Attenuazione di ingresso aE, asim. (Generale) | 30 dB (≥ 1 MHz / 50 Ω) |
| Tensione di prova di riferimento UREF (generale) | 132 V AC |
| Lunghezza di spelatura (circuito di protezione) | 7 mm |
| Livello di protezione della tensione Su (Generale) | ≤ 0.45 kV |
| Metodo di connessione (circuito di protezione) | Pluggable screw connection |
| Corrente di esercizio (circuito di protezione) | 100 mA AC ... 1 A AC |
| Tensione di esercizio (circuito di protezione) | 12 V AC ... 250 V AC |
| Consumo energetico in standby PC (generale) | ≤ 7.5 VA (at UREF) |
| Coppia di serraggio (circuito di protezione) | 0.25 Nm |
| RoHS Cina (circuito di protezione, filtro) | Environmentally Friendly Use Period = 50 |
| Tensione continua massima UC (Generale) | 150 V AC |
| Modalità di protezione (condizioni ambientali) | L-N |
| Funzione di commutazione (circuito di protezione) | PDT contact |
| Grado di inquinamento (condizioni ambientali) | 2 |
| Resistenza alla scarica (specifiche UL) | 820 kΩ |
| Numero di posizioni (condizioni ambientali) | 2 |
| Filettatura della vite (indicatore/segnalazione a distanza) | M3 |
| Sistema di distribuzione dell'energia (dati di connessione) | Single phase |
| Temperatura ambiente (funzionamento) (Dimensioni) | -25 °C ... 70 °C |
| Corrente di cortocircuito nominale ISCCR (generale) | 5 kA AC (TN/TT) |
| Umidità ammissibile (funzionamento) (Dimensioni) | 5 % ... 95 % |
| Lunghezza di spelatura (indicatore/segnalazione remota) | 8 mm |
| Metodo di connessione (indicatore/segnalazione remota) | Screw terminal blocks |
| Corrente di scarica nominale In (dati di collegamento) | 3 kA |
| Coppia di serraggio (indicatore/segnalazione a distanza) | 0.5 Nm ... 0.6 Nm |
| Sezione trasversale del conduttore AWG (circuito di protezione) | 26 ... 16 |
| Per l'uso specifico del paese in (condizioni ambientali) | USA, CN, BR |
| Corrente di scarica nominale In(8/20) µs (Generale) | 3 kA |
| Sezione trasversale del conduttore solida (circuito di protezione) | 0.14 mm² ... 1.5 mm² |
| Messaggio di guasto della protezione contro le sovratensioni (condizioni ambientali) | Optical, remote indicator contact |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -25 °C ... 70 °C |
| Sezione trasversale del conduttore flessibile (circuito di protezione) | 0.14 mm² ... 1.5 mm² |
| Corrente di cortocircuito nominale (SCCR) (dati di collegamento) | 5 kA |
| Grado di protezione della tensione VPR (LG) (dati di connessione) | 500 V |
| Grado di protezione della tensione VPR (LN) (Dati di connessione) | 500 V |
| Grado di protezione della tensione VPR (NG) (Dati di connessione) | 500 V |
| Sezione trasversale del conduttore AWG (indicatore/segnalazione remota) | 14 ... 10 |
| Sezione trasversale del conduttore solida (indicatore/segnalazione remota) | 2.5 mm² ... 6 mm² |
| Grado di infiammabilità secondo UL 94 (condizioni ambientali) | V-0 |
| Sezione trasversale del conduttore flessibile (Indicatore/segnalazione a distanza) | 2.5 mm² ... 4 mm² |
| Tensione massima di esercizio continuativo MCOV (LG) (Dati di collegamento) | 150 V AC |
| Tensione massima di esercizio continuativo MCOV (LN) (Dati di collegamento) | 150 V AC |
| Tensione massima di esercizio continuativo MCOV (NG) (Dati di collegamento) | 150 V AC |
Descrizione del prodotto
Device protection, according to type 3/class III, with mains parasitic filter against high-frequency edging voltages, for single-phase power supply networks with separate N and PE (3-conductor system:
