SAMPLE SPT-THR 1,5/ 8-H-5,0

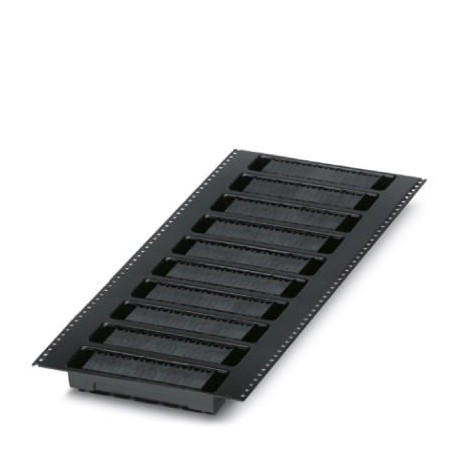

SAMPLE SPT-THR 1,5/ 8-H-5,0 1843346 PHOENIX CONTACT Sample set
$0.00USD
3608 in magazzino
Specifiche chiave
Codice GTIN:4046356951791
Nota:Made to Order (non-returnable)
Chiave d'ordine:1843346
Unità di imballaggio:5 pc
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356951791 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 1843346 |
| Unità di imballaggio | 5 pc |
| Paese di origine | DE (Germany) |
| Numero tariffario doganale | 85369010 |
| (Condizioni ambientali) | |
| Quantità minima d'ordine | 5 pc |
| Calore secco (test di vibrazione) | 168 h/100°C |
| Tensione (prove elettriche) | 250 V |
| Calore umido (test di vibrazione) | 48 h/30 °C/92 % |
| Pitch (dati commerciali chiave) | 5 mm |
| (Norme e regolamenti) | No hazardous substances above threshold values |
| Risultato del test (test di vibrazione) | Test passed |
| Passo (Dati sui materiali - alloggiamento) | 5 mm |
| Corrente nominale (Proprietà dell'articolo) | 13.5 A |
| Disposizione dei pin (dati commerciali chiave) | Linear double pinning |
| Risultato del test (condizioni ambientali) | Test passed |
| Specifiche di prova (prova di estrazione) | IEC 60998-2-2 (in parts) |
| Tipo di montaggio (dati commerciali chiave) | THR soldering |
| Specifiche di prova (prova di vibrazione) | IEC 60998-1:2002-12 |
| (Metodo di terminazione e connessione) | 1.5 mm² / flexible / > 40 N |
| Test di connessione (condizioni ambientali) | IEC 60998-2-2:2002-12 |
| Peso per pezzo (imballaggio escluso) | 5.040 g |
| Dimensione a (Dati sui materiali - alloggiamento) | 35 mm |
| Spaziatura dei perni (dati sui materiali - alloggiamento) | 7 mm |
| Larghezza [ w ] (Dati materiale - alloggiamento) | 39 mm |
| RoHS Cina (standard e regolamenti) | Environmentally friendly use period: unlimited = EFUP-e |
| Materiale di contatto (capacità di connessione) | Cu alloy |
| Altezza [ h ] (Dati materiale - alloggiamento) | 9.7 mm |
| Lunghezza [ l ] (Dati materiale - alloggiamento) | 13.6 mm |
| Numero di livelli (dati commerciali chiave) | 1 |
| Metodo di connessione (dati commerciali chiave) | Push-in spring connection |
| Gamma di articoli (dati commerciali chiave) | SPT 1,5/..-H-THR |
| Dimensioni del perno (dati sul materiale - alloggiamento) | 0.7 x 0.3 mm |
| Spaziatura dei pin (Dimensioni del prodotto) | 7 mm |
| Perno di saldatura [P] (Dati materiale - alloggiamento) | 2 mm |
| Lunghezza di spelatura (parametri elettrici) | 8 mm |
| Numero di posizioni (dati commerciali chiave) | 8 |
| Diametro del foro (Dimensioni del prodotto) | 1.1 mm |
| Gruppo di materiali isolanti (prove elettriche) | IIIa |
| Disegno dimensionale (Dati sui materiali - alloggiamento) | |
| Materiale isolante (Dati sul materiale - contatto) | LCP |
| Tensione di sovratensione nominale (II/2) (Prove elettriche) | 4 kV |
| Tensione di sovratensione nominale (III/2) (Proprietà dell'articolo) | 4 kV |
| Caratteristiche della superficie (capacità di connessione) | hot-dip tin-plated |
| Tipo di imballaggio (Dimensioni per la progettazione del PCB) | packed in cardboard |
| Pezzi per confezione (Dimensioni per la progettazione PCB) | 5 |
| Tensione di sovratensione nominale (III/2) (Prove elettriche) | 4 kV |
| Tensione di sovratensione nominale (III/3) (Prove elettriche) | 4 kV |
| Breve descrizione dell'articolo (dati commerciali chiave) | PCB terminal block |
| Prova di estrazione (metodo di terminazione e connessione) | IEC 60998-2-2:2002-12 |
| Tensione nominale di isolamento (II/2) (Prove elettriche) | 500 V |
| Tensione nominale di isolamento (III/2) (Proprietà dell'articolo) | 320 V |
| Gruppo di materiali isolanti (Dati sui materiali - contatto) | IIIa |
| Tensione nominale di isolamento (III/2) (Prove elettriche) | 320 V |
| Tensione nominale di isolamento (III/3) (Prove elettriche) | 250 V |
| CTI secondo IEC 60112 (Dati sui materiali - contatto) | 175 |
| Sezione trasversale del conduttore solido (parametri elettrici) | 0.2 mm² ... 1.5 mm² |
| Altezza (senza perno di saldatura) (Dati materiale - alloggiamento) | 7.7 mm |
| Specifiche (distanze di isolamento in aria e distanze superficiali) | IEC 60998-2-2 (in parts) |
| Temperatura ambiente (assemblaggio) (Informazioni sull'imballaggio) | -5 °C ... 100 °C |
| Unità di imballaggio denominate (Dimensioni per la progettazione PCB) | Pcs. |
| Calore secco (capacità di trasporto di corrente / curve di derating) | 168 h/100°C |
| Corrente nominale (prove meccaniche secondo norma) | 13.5 A |
| Temperatura ambiente (funzionamento) (Informazioni sull'imballaggio) | -40 °C |
| Sezione trasversale del conduttore flessibile (parametri elettrici) | 0.2 mm² ... 1.5 mm² |
| Calore umido (capacità di trasporto di corrente / curve di derating) | 48 h/30 °C/92 % |
| Risultato del test (capacità di carico di corrente / curve di derating) | Test passed |
| Sezione trasversale del conduttore AWG / kcmil (parametri elettrici) | 24 ... 16 |
| Area di saldatura della superficie metallica (strato superiore) (capacità di connessione) | Tin (4 - 8 µm Sn) |
| Punto terminale della superficie metallica (strato superiore) (capacità di connessione) | Tin (4 - 8 µm Sn) |
| Temperatura ambiente (stoccaggio/trasporto) (Informazioni sull'imballaggio) | -40 °C ... 70 °C |
| Grado di infiammabilità secondo UL 94 (Dati sui materiali - contatto) | V0 |
| Specifiche di prova (capacità di carico di corrente / curve di derating) | IEC 60998-1:2002-12 |
| Tensione di sovratensione nominale (III/2) (Prove meccaniche secondo norma) | 4 kV |
| Tensione nominale di isolamento (III/2) (Prove meccaniche secondo norma) | 320 V |
| Collegamento secondo la norma (resistenza all'invecchiamento, all'umidità e alla penetrazione di solidi) | EN-VDE |
| Sezione trasversale del conduttore / tipo di conduttore / forza di trazione (metodo di terminazione e connessione) | 0.2 mm² / solid / > 10 N |
| Sezione trasversale del conduttore, flessibile, con ghiera, con manicotto in plastica (parametri elettrici) | 0.2 mm² ... 0.75 mm² |
| Sezione trasversale del conduttore flessibile, con ghiera senza manicotto in plastica (parametri elettrici) | 0.2 mm² ... 1.5 mm² |
| Grado di infiammabilità secondo UL 94 (Resistenza all'invecchiamento, all'umidità e alla penetrazione di solidi) | V0 |
| Resistenza all'invecchiamento, alle condizioni di umidità, all'ingresso di oggetti solidi e all'ingresso dannoso di acqua (capacità di carico di corrente / curve di derating) | Test passed IEC 60998-1:2002-12 168 h/100°C 48 h/30 °C/92 % |
Descrizione del prodotto
Terminal block for printed circuit board, nominal current: 13.5 A, dimensioning voltage (III/2): 320 V, nominal section: 1.5 mm², Number of potentials: 8, Number of rows: 1, Number of poles per row: 8
