SAMPLE FR 1,27/20-FWL-11/P/0,1

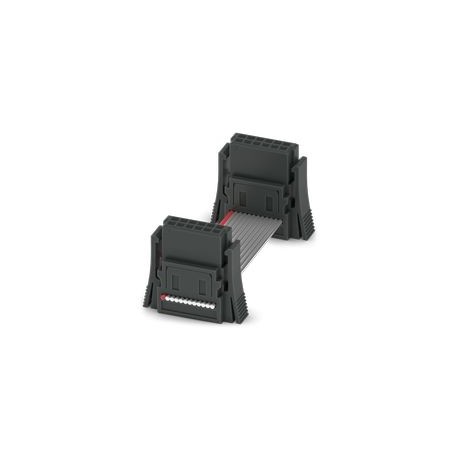

SAMPLE FR 1,27/20-FWL-11/P/0,1 1508262 PHOENIX CONTACT Ready-made IDC plug, rated current: 1.4 A
$0.00USD
4870 in magazzino
Specifiche chiave
Fare un passo:1.27 mm
Ampiezza:1.5 mm (10 Hz ... 58 Hz)
frequenza:10 - 2000 - 10 Hz
Tipo di shock:Semi-sinusoidal
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Fare un passo | 1.27 mm |
| Ampiezza | 1.5 mm (10 Hz ... 58 Hz) |
| frequenza | 10 - 2000 - 10 Hz |
| Tipo di shock | Semi-sinusoidal |
| Cicli di spina | 500 |
| Velocità di spazzata | 1 octave/min |
| Accelerazione | 490 m/s² |
| Tipo di prodotto | Ready-made IDC plug |
| Tensione di prova | 500 V AC IEC 60512-4-1:2003 |
| Numero di righe | 2 |
| Famiglia di prodotti | FR 1,27-Cabling |
| Rivestimento di contatto | 0.9 mm |
| Numero di poli | 20 |
| Istruzioni per il test | X, Y, and Z axes (pos. and neg.) |
| Tolleranza angolare | ± 5° on longitudinal and transverse axis |
| Resistenza di contatto | 10 mΩ |
| Corrente nominale IN | 1.4 A IEC 60512-5-2:2002-02 (at 20 °C 50 poles) |
| Specifiche del test | IEC 60512-5-2:2002-02 |
| Grado di inquinamento | 3 |
| Materiale isolante | LCP |
| Spostare il centro | ± 0.7 mm on longitudinal and transverse axis |
| Resistenza di contatto R1 | 10 mΩ |
| Resistenza di contatto R2 | 12 mΩ |
| Durata dell'incidente | 11 ms |
| Nota sulla documentazione | Current documents such as 3D models, product family diagrams, data sheets or packaging diagrams are available in the Download Center. |
| Durata del test per asse | 1 h |
| Gruppo di materiali isolanti | IIIb |
| CTI secondo IEC 60112 | 150 |
| Temperatura ambiente (servizio) | -55 °C ... 125 °C |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Resistenza di isolamento dei poli adiacenti | ≥ 5 GΩ |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Valore minimo della linea di dispersione e del traferro | 0.32 mm |
| Umidità relativa dell'aria (stoccaggio/trasporto) | 30 % ... 70 % |
Descrizione del prodotto
Ready-made IDC plug
