SACC-SQ-M12FSB-5CON-25F/0,5

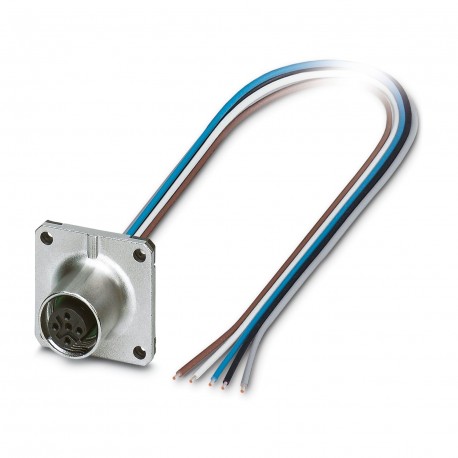

SACC-SQ-M12FSB-5CON-25F/0,5 1441558 PHOENIX CONTACT Flush-type connector
$19.30USD
562 in magazzino
Specifiche chiave
:• WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible.
Codifica:B
Generale:Contact connection method: Crimp connection
schermato:no
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| • WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible. | |
| Codifica | B |
| Generale | Contact connection method: Crimp connection |
| schermato | no |
| Tipo di cavo | TPE litz wire |
| Applicazione | Signal |
| Progettazione della testa | Socket |
| Nota di sicurezza | WARNING: The connectors may not be plugged in or disconnected under load. Ignoring the warning or improper use may damage persons and/or property. |
| Tipo di filettatura | M12 |
| Lunghezza del cavo | 0.5 m |
| Tipo di prodotto | Circular connectors (device side) |
| Tipo di montaggio | Front mounting Square flange |
| Materiale di tenuta | FKM |
| Linea di segnale AWG | 22 |
| Revisione dell'articolo | 11 |
| Resistenza del cavo | ≤ 57.6 mΩ/m |
| Materiale di contatto | CuZn |
| Tipo di filettatura della testa | M12 |
| Metodo di connessione | Individual wires |
| Uscita del cavo di testa | straight |
| Coppia di serraggio | 3 Nm ... 4 Nm (Installation-side) |
| Materiale conduttore | Tin-plated Cu litz wires |
| Resistenza di contatto | ≤ 3 mΩ |
| Corrente nominale IN | 4 A |
| Tensione nominale UN | 60 V |
| Note sul funzionamento | The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration. |
| Filo singolo, colore | brown, white, blue, black, gray |
| Sezione trasversale del cavo | 0.34 mm² |
| Grado di inquinamento | 3 |
| Numero di posizioni | 5 |
| Tensione di sovratensione nominale | 1.5 kV |
| Tensione di prova, cavo | 2000 V AC |
| Grado di protezione | IP67 |
| Numero di prese per cavi | 1 |
| Categoria di sovratensione | II |
| Designazione standard | M12 connector |
| Resistenza di isolamento | ≥ 100 MΩ |
| Materiale del corpo dell'impugnatura | Zinc die-cast, nickel-plated |
| Spessore, isolamento | 0.21 mm (Core insulation) |
| Tensione nominale, cavo | 300 V |
| Sezione trasversale del conduttore | 0.34 mm² |
| Tipo di connessione del contatto | Socket |
| Materiale portante del contatto | PA 6.6 |
| Materiale della superficie di contatto | Ni/Au |
| Materiale di isolamento del filo | TPE |
| Standard/specifiche | IEC 61076-2-101 |
| Resistenza massima del conduttore | 57.6 mΩ/m |
| Resistenza di isolamento del cavo | ≥ 20 MΩ*km |
| Cicli di inserimento/ritiro | > 100 |
| Materiale per il collegamento a vite | Zinc die-cast, nickel-plated |
| Diametro del filo incluso isolamento | 1.2 mm ±0.07 mm |
| Temperatura ambiente (funzionamento) | -40 °C ... 85 °C (cable, fixed installation) |
| Linea di segnale della struttura del conduttore | 7x 0.25 mm |
| Grado di infiammabilità secondo UL 94 | V0 |
Descrizione del prodotto
Conect. plug. to be apar. front wall, 5-pole, M12, Front wall mounting, Square flange, Single braided wires, cable length: 0.5 m, 0.34 mm², TPE braided wire, Alternative product according to RoHS II w
