SACC-M12MSD-4Q SH PN

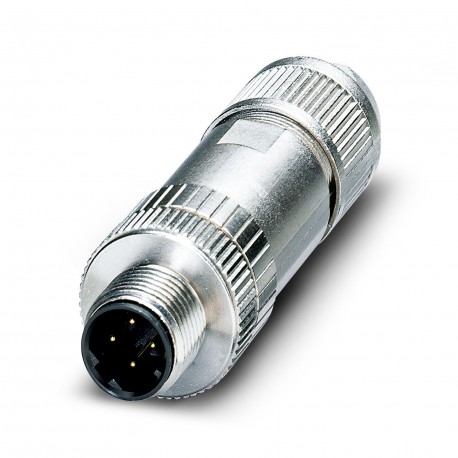

SACC-M12MSD-4Q SH PN 1554513 PHOENIX CONTACT Bus system connector
$29.02USD
388 in magazzino
Specifiche chiave
:0.8 Nm (Connector with coupling sleeve)
Larghezza:19 mm
Codifica:D
Altezza:19 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| 0.8 Nm (Connector with coupling sleeve) | |
| Larghezza | 19 mm |
| Codifica | D |
| Altezza | 19 mm |
| Lunghezza | 61 mm |
| Generale | This product corresponds to the PROFINET Cabling and Interconnection Technology Guideline for PROFINET regulations, version 2.00, order no: 2.252, Chapter 8.2 Connectors for Outside Environment (Balanced cabling) |
| schermato | yes |
| Applicazione | Data |
| Progettazione della testa | Plug |
| Tipo di sensore | PROFINET |
| Uscita cavo | straight |
| Tipo di prodotto | Circular connector (cable-side) |
| Nota di montaggio | NOTE:Observe the permissible bending radii when routing cables, since the degree of protection may be at risk if the bending forces are too high. Reduce mechanical loads upstream of the connector, e.g., by using cable ties. |
| Materiale di tenuta | Neoprene |
| Materiale di contatto | CuSn |
| Diametro alloggiamento | 19 mm |
| Tipo di filettatura della testa | M12 |
| Diametro esterno | 4 mm ... 8 mm |
| Metodo di connessione | Insulation displacement connection |
| Uscita del cavo di testa | straight |
| Coppia di serraggio | 0.4 Nm (M12 knurl) |
| Resistenza di contatto | ≤ 5 mΩ |
| Corrente nominale IN | 1.75 A |
| Tensione nominale UN | 48 V AC |
| Grado di inquinamento | 3 |
| Disegno dimensionale | |
| Numero di posizioni | 4 |
| Grado di protezione | IP67 |
| Numero di prese per cavi | 1 |
| Categoria di sovratensione | II |
| Tipo/categoria del segnale | PROFINET CAT5 (based on IEC 11801), 100 Mbps |
| Designazione standard | M12 connector |
| Resistenza di isolamento | ≥ 100 MΩ |
| Materiale del corpo dell'impugnatura | Zinc die-cast, nickel-plated |
| Materiale portante del contatto | PA 6 |
| Materiale della superficie di contatto | Ni/Au |
| Standard/specifiche | according to IEC 61076-2-101 |
| Cicli di inserimento/ritiro | ≥ 100 |
| Sezione trasversale di collegamento AWG | 23 ... 22 |
| Materiale per il collegamento a vite | Brass, nickel-plated |
| Temperatura ambiente (funzionamento) | -40 °C ... 85 °C |
| Grado di infiammabilità secondo UL 94 | V0 |
Descrizione del prodotto
Data connectors, PROFINET CAT5 (100 MBit/s), 4-pole, shielded, M12 straight male connector, D-coded, Offset connection. Insulation, Knurling Material: Brass, Nickel Plated, Cable Outer Diameter 4mm...
