SACC-M12MRD-4Q SH

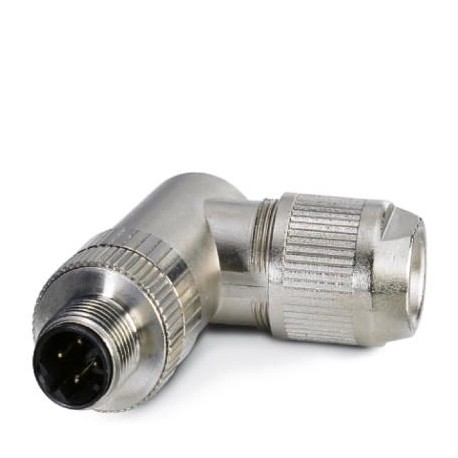

SACC-M12MRD-4Q SH 1553624 PHOENIX CONTACT Bus system connector
$28.90USD
376 in magazzino
Specifiche chiave
Codice GTIN:4046356158794
Chiave d'ordine:1553624
(Materiale):4 (Plug) = GN (RD-)
Pagina del catalogo:Page 345 (C-2-2017)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356158794 |
| Chiave d'ordine | 1553624 |
| (Materiale) | 4 (Plug) = GN (RD-) |
| Pagina del catalogo | Page 345 (C-2-2017) |
| Unità di imballaggio | 1 pc |
| Paese di origine | DE (Germany) |
| Numero tariffario doganale | 85366990 |
| (Condizioni ambientali) | 3 Nm (Pressure nut with coupling sleeve) |
| Materiale di contatto (generale) | CuSn |
| Materiale, zigrinature (Generale) | Nickel-plated brass |
| Materiale di tenuta (generale) | Neoprene |
| Codifica (condizioni ambientali) | D - data |
| Coppia (condizioni ambientali) | 0.4 Nm (M12 knurl) |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Lunghezza (dati commerciali chiave) | 50 mm |
| Materiale del corpo dell'impugnatura (generale) | Zinc die-cast, nickel-plated |
| Grado di protezione (Dimensioni) | IP67 |
| Materiale portante del contatto (generale) | PA6 |
| Materiale della superficie di contatto (generale) | Ni/Au |
| Tensione nominale (condizioni ambientali) | 60 V DC |
| Visualizzazione dello stato (condizioni ambientali) | No |
| Peso per pezzo (imballaggio escluso) | 47.000 g |
| Designazione standard (assegnazione dei pin) | M12 connector |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Metodo di connessione (condizioni ambientali) | Insulation displacement connection |
| REACh SVHC (Norme e Regolamenti) | Lead 7439-92-1 |
| Norme/regolamenti (assegnazione dei pin) | according to IEC 61076-2-101 |
| Grado di inquinamento (condizioni ambientali) | 3 |
| Numero di posizioni (condizioni ambientali) | 4 |
| Categoria di sovratensione (condizioni ambientali) | II |
| Tipo/categoria del segnale (condizioni ambientali) | Ethernet CAT5 (on the basis of IEC 11801), 100 Mbps |
| Istruzioni di montaggio (condizioni ambientali) | The connector pin assignment can be rotated 45° to the cable outlet |
| Resistenza di isolamento (condizioni ambientali) | ≥ 100 MΩ |
| Norme/regolamenti (condizioni ambientali) | M12 connector according to IEC 61076-2-101 |
| Corrente nominale a 40°C (condizioni ambientali) | 1.75 A |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 85 °C |
| Sezione trasversale del conduttore (condizioni ambientali) | 0.14 mm² ... 0.34 mm² |
| Diametro esterno del cavo (dati commerciali chiave) | 4 mm ... 8 mm |
| Sezione trasversale del conduttore AWG (condizioni ambientali) | 26 ... 22 |
| Grado di infiammabilità secondo UL 94 (Generale) | V0 |
| Cicli di inserimento/estrazione (condizioni ambientali) | ≥ 100 |
| Lunghezza di spelatura della guaina (dati commerciali chiave) | 35 mm |
| Grado di infiammabilità secondo UL 94 (assegnazione dei pin) | V0 |
| Diametro del filo incluso l'isolamento (condizioni ambientali) | 1 mm ... 1.6 mm |
| Contatto | Colore (designazione del segnale) | Contatto (facoltativo) (Materiale) | 1 (Plug) = OG/WH (TD+) |
| Frequenza delle connessioni tra conduttori della stessa sezione trasversale (condizioni ambientali) | ≥ 10 |
Descrizione del prodotto
Data connectors, CAT5 Ethernet (100 MBit/s), 4-pole, shielded, M12 angled male connector, D-coded, Sliding connection. Insulation, Knurling Material: Brass, Nickel Plated, Cable Outer Diameter 4mm...
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
