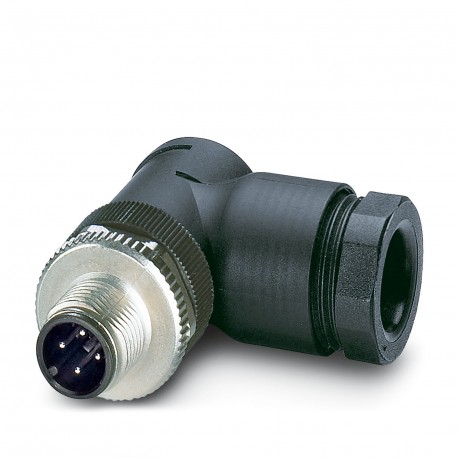

SACC-M12MR-4CON-PG11-M PWR
SACC-M12MR-4CON-PG11-M PWR 1408990 PHOENIX CONTACT Power connectors
$0.00USD
4659 in magazzino
Specifiche chiave
:0.75 mm² ... 1.5 mm² (with ferrule)
Codifica:A
Lunghezza:44 mm
Generale:Strip 22 mm off the cable sheath, strip 7 mm off the conductor insulation, crimp the ferrule, then shorten this to 5 mm. Length of conductor with shortened ferrule: 20 mm. Connect conductors and tighten the mounting screws with 0.2 Nm.
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| 0.75 mm² ... 1.5 mm² (with ferrule) | |
| Codifica | A |
| Lunghezza | 44 mm |
| Generale | Strip 22 mm off the cable sheath, strip 7 mm off the conductor insulation, crimp the ferrule, then shorten this to 5 mm. Length of conductor with shortened ferrule: 20 mm. Connect conductors and tighten the mounting screws with 0.2 Nm. |
| schermato | no |
| Applicazione | Power supply |
| Progettazione della testa | Plug |
| Uscita cavo | angled |
| Tipo di prodotto | Circular connector (cable-side) |
| Nota di montaggio | NOTE:Observe the permissible bending radii when routing cables, since the degree of protection may be at risk if the bending forces are too high. Reduce mechanical loads upstream of the connector, e.g., by using cable ties. |
| Materiale di tenuta | NBR |
| Revisione dell'articolo | 00 |
| Materiale di contatto | CuZn |
| Diametro alloggiamento | 20.2 mm |
| Tipo di filettatura della testa | M12 |
| Diametro esterno | 8 mm ... 10 mm |
| Metodo di connessione | Screw connection |
| Uscita del cavo di testa | angled |
| Coppia di serraggio | 0.4 Nm (M12 knurl) |
| Resistenza di contatto | ≤ 3 mΩ |
| Corrente nominale IN | 8 A (when using 1.5 mm² conductors) |
| Tensione nominale UN | 250 V AC |
| Grado di inquinamento | 3 |
| Disegno dimensionale | |
| Numero di posizioni | 4 |
| Collegamento a vite Pg | Pg11 |
| Tensione di sovratensione nominale | 2.5 kV |
| Grado di protezione | IP67 |
| Numero di prese per cavi | 1 |
| Categoria di sovratensione | II |
| Designazione standard | M12 connector |
| Resistenza di isolamento | > 10 GΩ |
| Materiale del corpo dell'impugnatura | PA |
| Sezione trasversale di collegamento | 0.75 mm² ... 1.5 mm² (without ferrule) |
| Materiale portante del contatto | PA |
| Materiale della superficie di contatto | Ni/Au |
| Standard/specifiche | IEC 61076-2-101 |
| Cicli di inserimento/ritiro | > 100 |
| Sezione trasversale di collegamento AWG | 18 ... 16 (without ferrule) |
| Materiale per il collegamento a vite | Zinc die-cast, nickel-plated |
| Temperatura ambiente (funzionamento) | -40 °C ... 85 °C (Plug / socket) |
| Grado di infiammabilità secondo UL 94 | V0 |
| Lunghezza di spelatura del singolo filo | 5 mm |
Descrizione del prodotto
Power connector, 4-pole, M12 angled male connector, A-coded, Screw connection, knurling material: Zinc die-cast, nickel-plated, Pg11 cable gland, cable diameter 8 mm ... 10 mm
