SACC-M12FR-4PL
SACC-M12FR-4PL 1424694 PHOENIX CONTACT Connector
$0.00USD
4881 in magazzino
Specifiche chiave
:The wires can be connected both with ferrules and without ferrules
Codifica:A
Lunghezza:49 mm
schermato:no
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| The wires can be connected both with ferrules and without ferrules | |
| Codifica | A |
| Lunghezza | 49 mm |
| schermato | no |
| Progettazione della testa | Socket |
| Tipo di sensore | Universal |
| Uscita cavo | angled |
| Tipo di prodotto | Circular connector (cable-side) |
| Nota di montaggio | NOTE:Observe the permissible bending radii when routing cables, since the degree of protection may be at risk if the bending forces are too high. Reduce mechanical loads upstream of the connector, e.g., by using cable ties. |
| Materiale di tenuta | NBR |
| Revisione dell'articolo | 01 |
| Materiale di contatto | CuSn |
| Diametro alloggiamento | 19 mm |
| Tipo di filettatura della testa | M12 |
| Diametro esterno | 4 mm ... 8 mm |
| Metodo di connessione | Push-lock spring connection |
| Uscita del cavo di testa | angled |
| Coppia di serraggio | 0.4 Nm (M12 knurl) |
| Resistenza di contatto | ≤ 5 mΩ |
| Corrente nominale IN | 4 A (2 A when using 0.14 mm² conductors) |
| Tensione nominale UN | 250 V AC |
| Grado di inquinamento | 3 |
| Disegno dimensionale | |
| Numero di posizioni | 4 |
| Tensione di sovratensione nominale | 2.5 kV |
| Grado di protezione | IP65 |
| Numero di prese per cavi | 1 |
| Categoria di sovratensione | II |
| Tipo/categoria del segnale | Universal |
| Designazione standard | M12 connector |
| Resistenza di isolamento | ≥ 100 MΩ |
| Materiale del corpo dell'impugnatura | PA 6.6 |
| Sezione trasversale di collegamento | 0.14 mm² ... 0.75 mm² (without ferrule) |
| Materiale portante del contatto | PA 6.6 |
| Materiale della superficie di contatto | Ni/Au |
| Standard/specifiche | IEC 61076-2-101 |
| Cicli di inserimento/ritiro | ≥ 100 |
| Sezione trasversale di collegamento AWG | 26 ... 18 (without ferrule) |
| Materiale per il collegamento a vite | Plastic |
| Temperatura ambiente (funzionamento) | -40 °C ... 85 °C (Plug / socket) |
| Grado di infiammabilità secondo UL 94 | V0 |
| Lunghezza di spelatura del singolo filo | 7 mm |
| Colore del contatto (designazione del segnale) Contatto (facoltativo) | 1 = BN |
Descrizione del prodotto

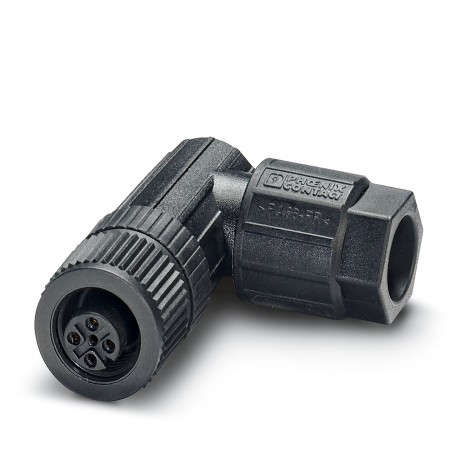

Connector, Universal, 4-pole, unshielded, Female angled connection M12, coded A, Spring connection push lock, knurling material: Plastic, cable outer diameter 4 mm ... 8 mm
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
