SACC-E-M12MS-5CON-M20/0,5

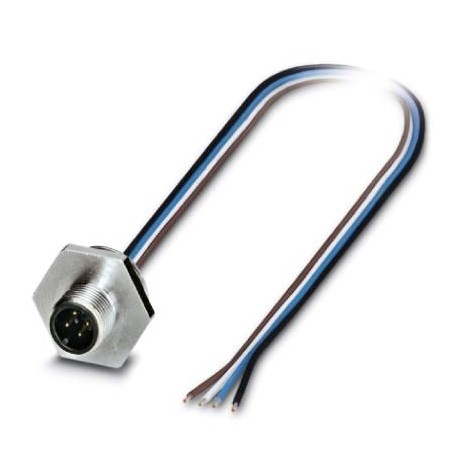

SACC-E-M12MS-5CON-M20/0,5 1408446 PHOENIX CONTACT Panel feed-through
$0.00USD
3420 in magazzino
Specifiche chiave
Codice GTIN:4046356828529
Chiave d'ordine:1408446
(Materiale):-25 °C ... 85 °C (cable, flexible installation)
Pagina del catalogo:Page 37 (C-2-2017)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356828529 |
| Chiave d'ordine | 1408446 |
| (Materiale) | -25 °C ... 85 °C (cable, flexible installation) |
| Pagina del catalogo | Page 37 (C-2-2017) |
| Unità di imballaggio | 1 pc |
| (Dimensioni) | IP69K |
| Paese di origine | DE (Germany) |
| Numero tariffario doganale | 85444290 |
| Tipo di cavo (materiale) | TPE litz wire |
| Colori dei fili (materiale) | Brown, white, blue, black, gray |
| Nota (condizioni ambientali) | The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration. |
| Linea di segnale AWG (materiale) | 22 |
| Materiale di contatto (generale) | CuZn |
| Materiale, zigrinature (Generale) | Brass |
| Materiale di tenuta (generale) | NBR |
| Codifica (condizioni ambientali) | A - standard |
| Coppia (condizioni ambientali) | 3 Nm ... 4 Nm (Installation-side) |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Designazione standard (Cavo) | M12 connector |
| Materiale conduttore (Materiale) | Tin-plated Cu litz wires |
| Norme/regolamenti (Cavo) | IEC 61076-2-101 |
| Tensione di prova, cavo (materiale) | 2000 V AC |
| Resistenza del conduttore (materiale) | ≤ 57.6 mΩ/m |
| Resistenza di isolamento (materiale) | ≥ 20 MΩ*km |
| Spessore, isolamento (materiale) | 0.21 mm |
| Grado di protezione (Dimensioni) | IP67 |
| Tensione nominale, cavo (materiale) | 300 V |
| Sezione trasversale del conduttore (materiale) | 0.34 mm² |
| Materiale portante del contatto (generale) | PA 6.6 |
| Materiale della superficie di contatto (generale) | Au |
| Tipo di montaggio (condizioni ambientali) | Front mounting M20 x 1,5 |
| Tensione nominale (condizioni ambientali) | 60 V |
| Standard/specifiche (materiale) | M12 connector IEC 61076-2-101 |
| Peso per pezzo (imballaggio escluso) | 36.100 g |
| Lunghezza del cavo (dati commerciali chiave) | 0.5 m |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Metodo di connessione (condizioni ambientali) | Individual wires |
| REACh SVHC (Norme e Regolamenti) | Lead 7439-92-1 |
| Grado di inquinamento (condizioni ambientali) | 3 |
| Isolamento del conduttore materiale (Materiale) | TPE |
| Numero di posizioni (condizioni ambientali) | 5 |
| Tensione di sovratensione nominale (condizioni ambientali) | 1.5 kV |
| Categoria di sovratensione (condizioni ambientali) | II |
| Temperatura ambiente (funzionamento) (Materiale) | -40 °C ... 85 °C (cable, fixed installation) |
| Struttura del conduttore della linea di segnale (materiale) | 7x 0.25 mm |
| Resistenza di isolamento (condizioni ambientali) | ≥ 100 MΩ |
| Norme/regolamenti (condizioni ambientali) | M12 connector IEC 61076-2-101 |
| Corrente nominale a 40°C (condizioni ambientali) | 4 A |
| Temperatura ambiente (funzionamento) (Dimensioni) | -25 °C ... 85 °C (Plug / socket) |
| Diametro del nucleo incluso l'isolamento (materiale) | 1.2 mm ±0.07 mm |
| Grado di infiammabilità secondo UL 94 (Cavo) | V0 |
| Grado di infiammabilità secondo UL 94 (Generale) | V0 |
| Cicli di inserimento/estrazione (condizioni ambientali) | > 100 |
Descrizione del prodotto
Conect. plug. to be apar. front wall, Universal, 5-pole, Male connector, straight, M12, coding: A, free cable end, Front mounting, M20 x 1.5, Single stranded wires, cable length: 0.5 m, 0.34 mm², TPE
