SACC-CIP-M12FS-4P SMD-SP
SACC-CIP-M12FS-4P SMD-SP 1418548 PHOENIX CONTACT Sample set
$0.00USD
4526 in magazzino
Specifiche chiave
:-40 °C ... 105 °C (without mechanical actuation)
Nota:In line with
Codifica:A
Progettazione della testa:Socket
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| -40 °C ... 105 °C (without mechanical actuation) | |
| Nota | In line with |
| Codifica | A |
| Progettazione della testa | Socket |
| Tipo di filettatura | M12 |
| Tipo di prodotto | Contact insert |
| Sigillo presente | yes |
| Tipo di montaggio | PCB mounting |
| Materiale di tenuta | FKM |
| Revisione dell'articolo | 02 |
| Materiale di contatto | CuZn |
| Tipo di filettatura della testa | M12 |
| Metodo di connessione | SMD |
| Uscita del cavo di testa | straight |
| Resistenza di contatto | ≤ 3 mΩ |
| Corrente nominale IN | 4 A |
| Tensione nominale UN | 250 V |
| Note sul funzionamento | The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration. |
| Grado di inquinamento | 3 |
| Numero di posizioni | 4 |
| Tensione di sovratensione nominale | 2.5 kV |
| Grado di protezione | IP67 |
| Categoria di sovratensione | II |
| Designazione standard | M12 connector |
| Resistenza di isolamento | ≥ 100 MΩ |
| Materiale portante del contatto | PA |
| Materiale della superficie di contatto | Au |
| Standard/specifiche | IEC 61076-2-101 |
| Cicli di inserimento/ritiro | > 100 |
| Temperatura ambiente (funzionamento) | -25 °C ... 105 °C (Plug / socket) |
| Grado di protezione (non collegato) | IP65 (not plugged in, by means of additional O-ring seal with device) |
| Grado di protezione (quando collegato) | IP67 (correctly plugged in and locked) |
| Grado di infiammabilità secondo UL 94 | V0 |
Descrizione del prodotto

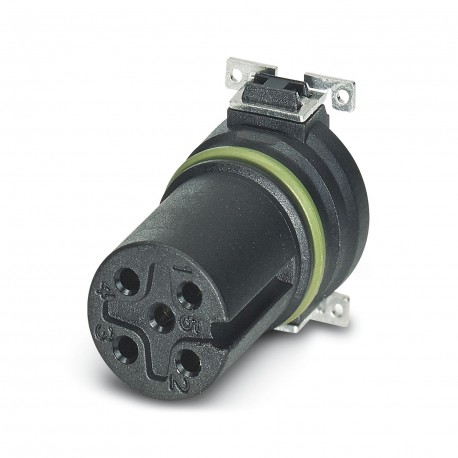

Sample set, 4-pole, Connecting female, straight, M12, coding: A, Printed circuit board mounting, SMD, Alternative product according to RoHS II without exception 6c (Pb< 0.1%) item code: 1239194
