Disponibile Prodotto più richiesto
SACB-C-H180-8/16-15,0PUR SCO P

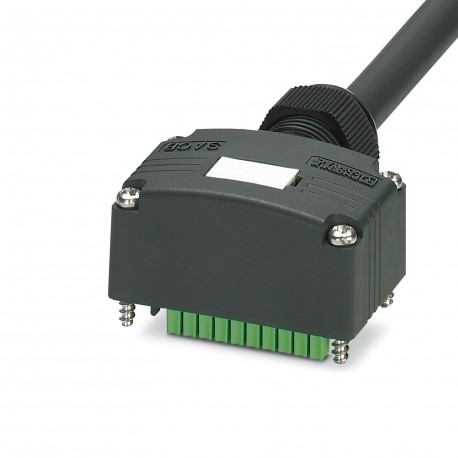

SACB-C-H180-8/16-15,0PUR SCO P 1422787 PHOENIX CONTACT Connector hood SACB-C-H180-8/16-15,0PUR SCO P 1422787
$0.00USD
4869 in magazzino
Specifiche chiave
:120 V DC
Larghezza:54 mm
Altezza:25 mm
Lunghezza:34 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| 120 V DC | |
| Larghezza | 54 mm |
| Altezza | 25 mm |
| Lunghezza | 34 mm |
| schermato | no |
| Tipo di cavo | PUR/PVC black [PUR] |
| Applicazione | Sensor/actuator box |
| Lunghezza del cavo | 15 m |
| Peso del cavo | 183.7 kg/km |
| Tipo di prodotto | Connector hood |
| Tensione di prova | 2000 V |
| Stile UL AWM | 20549 (80°C/300 V) |
| Nota di montaggio | NOTE:Observe the permissible bending radii when routing cables, since the degree of protection may be at risk if the bending forces are too high. Reduce mechanical loads upstream of the connector, e.g., by using cable ties. |
| Colpo di scena generale | Wires twisted in layers |
| Materiale di tenuta | NBR |
| Linea di segnale AWG | 20 |
| Numero di slot | 8 |
| Resistenza alla fiamma | according to DIN EN 50265 |
| Materiale di alloggiamento | PBT |
| Altra resistenza | Highly resistant to acids, alkaline solutions and solvents |
| Metodo di connessione | Pluggable screw connection |
| Resistenza all'olio | according to VDE 0472 Part 803 |
| Materiale conduttore | Bare Cu litz wires |
| Tensione nominale UN | 120 V AC |
| Filo singolo, colore | brown, blue, green/yellow, white, green, yellow, gray, pink, red, black, violet, gray/pink, red/blue, white/green, brown/green, white/yellow, yellow/brown, white/gray, gray/brown |
| Proprietà speciali | Silicone-free |
| Disegno dimensionale | |
| Numero di posizioni | 19 |
| Grado di protezione | IP65 |
| Corrente nominale, totale | 10 A |
| Guaina esterna, colore | black RAL 9005 |
| Spessore della guaina interna | ≥ 0.15 mm |
| Tensione nominale, cavo | 300 V |
| Guaina esterna, materiale | PUR |
| Visualizzazione dello stato presente | No |
| Sezione trasversale del conduttore | 16x 0.5 mm² (Signal line) |
| Diametro esterno del cavo | 10.50 mm ±0.2 mm |
| Spessore, guaina esterna | ≥ 0.76 mm |
| Materiale di isolamento del filo | PVC |
| Coppia di serraggio vite di copertura | 1 Nm |
| Diametro del filo incluso isolamento | 1.5 mm ±0.1 mm (Signal line) |
| Temperatura ambiente (funzionamento) | -40 °C ... 90 °C (cable, fixed installation) |
| Linea di segnale della struttura del conduttore | 28x 0.15 mm |
| Capacità di carico dinamico (flessione) | Max. bending cycles: 1500000, Bending radius: 10 x D, Traversing path: 2 m, Traversing rate: 2 m/s |
| Sistema di collegamento sensore/attuatore | M12-SPEEDCON-socket |
| Capacità di trasporto di corrente per slot | 4 A |
| Materiale del contatto, lato cavo principale | CU alloy |
| Capacità massima di trasporto di corrente per percorso | 2 A |
| Slot/posizione = Colore del filo o connessione | 1 / 4 (A) = WH |
| Raggio minimo di curvatura, installazione fissa | 7.5 x D |
| Raggio di curvatura minimo, installazione fissa | 79 mm |
| Raggio di curvatura minimo, installazione flessibile | 10 x D |
| Raggio di curvatura minimo, installazione mobile | 105 mm |
| Materiale della superficie di contatto, lato cavo principale | Sn |
| Materiale del portacontatti sul lato del cavo principale | PA |
Descrizione del prodotto
Connection cover, application: sensor/actuator box, connection type: SPEEDCON M12 female connector Plastic, number of plug-in stations: 8, occupancy of plug-in stations: Double, status indication: No;
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
