SACB-4/ 8-L-10,0PUR SCO P NPN

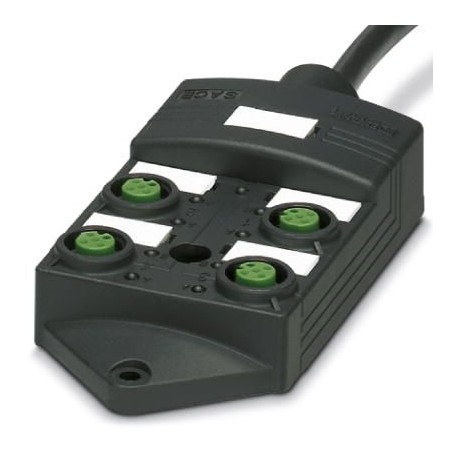

SACB-4/ 8-L-10,0PUR SCO P NPN 1405732 PHOENIX CONTACT Sensor/actuator box
$0.00USD
3781 in magazzino
Specifiche chiave
Codice GTIN:4046356782869
Nota:Made to Order (non-returnable)
Chiave d'ordine:1405732
(Generale):-5 °C ... 80 °C (for flexible installation)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356782869 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 1405732 |
| (Generale) | -5 °C ... 80 °C (for flexible installation) |
| Pagina del catalogo | Page 268 (C-2-2017) |
| Unità di imballaggio | 1 pc |
| Paese di origine | PL (Poland) |
| Numero tariffario doganale | 85444290 |
| (Condizioni ambientali) | Status display I/O Yellow LED |
| (Materiale isolante) | 1-4 / 5 (PE) = GN/YE |
| (Norme e regolamenti) | -5 °C ... 80 °C (cable, flexible installation) |
| Grado di protezione (generale) | IP65 |
| Tensione nominale (dati commerciali chiave) | 24 V DC |
| Peso per pezzo (imballaggio escluso) | 1,427.000 g |
| Numero di slot (dati commerciali chiave) | 4 |
| Designazione standard (assegnazione dei pin) | M12 connector |
| Tipo di cavo (Norme e regolamenti) | PUR/PVC black |
| Diagnostica locale (condizioni ambientali) | Supply voltage Green LED |
| Norme/regolamenti (assegnazione dei pin) | IEC 61076-2-101 |
| Colori dei fili (standard e regolamenti) | brown, blue, green/yellow, white, green, yellow, gray, gray/pink, red/blue, white/green, brown/green |
| Peso del cavo (Norme e Regolamenti) | 122 kg/km |
| Stile UL AWM (standard e regolamenti) | 20549 |
| Temperatura ambiente (funzionamento) (Generale) | -25 °C ... 80 °C |
| Numero di posizioni (dati commerciali chiave) | 5 |
| Torsione complessiva (Norme e Regolamenti) | Wires twisted in layers |
| Corrente nominale totale (dati commerciali chiave) | 12 A |
| Raggio di curvatura (Norme e Regolamenti) | 87 mm |
| Linea di segnale AWG (standard e normative) | 20 |
| Percorso di attraversamento (Norme e Regolamenti) | 2 m |
| Velocità di attraversamento (Norme e Regolamenti) | 2 m/s |
| Alimentazione AWG (Norme e Regolamenti) | 17 |
| Resistenza alla fiamma (Norme e Regolamenti) | DIN EN 50265 |
| Lunghezza del cavo (funzione di diagnostica locale) | 10 m |
| Altre resistenze (Norme e Regolamenti) | Highly resistant to acids, alkaline solutions and solvents |
| Resistenza all'olio (Norme e Regolamenti) | according to VDE 0472 Part 803 |
| Abbreviazione del cavo (Norme e regolamenti) | LiYY11Y-HF |
| Materiale conduttore (Norme e Regolamenti) | Bare Cu litz wires |
| Metodo di connessione (funzione di diagnostica locale) | Fixed connection |
| Materiale dell'O-ring (dati di collegamento del cavo principale) | NBR |
| Proprietà speciali (Norme e Regolamenti) | Silicone-free |
| Materiale di contatto (dati di collegamento del cavo principale) | Cu alloy |
| Materiale dell'alloggiamento (dati di collegamento del cavo principale) | PBT |
| Tensione di prova, cavo (Norme e regolamenti) | 2000 V |
| Collegamento secondo lo standard (assegnazione dei pin) | CUL |
| Tensione di esercizio massima Umax (dati commerciali chiave) | 30 V DC |
| Guaina esterna, colore (Norme e Regolamenti) | black RAL 9005 |
| Spessore della guaina interna (Norme e Regolamenti) | ≥ 0.15 mm |
| Materiale, guaina interna (Norme e Regolamenti) | PVC |
| Tensione nominale, cavo (Norme e Regolamenti) | 300 V |
| Spessore della guaina esterna (Norme e Regolamenti) | ≥ 0.38 mm |
| Guaina esterna, materiale (Norme e Regolamenti) | PUR |
| Sezione trasversale del conduttore (Norme e Regolamenti) | 8x 0.5 mm² (Signal line) |
| Numero di cicli di piegatura (Norme e Regolamenti) | 1500000 |
| Tipo di cavo (abbreviazione) (Norme e regolamenti) | PUR |
| Diametro esterno del cavo D (Norme e Regolamenti) | 8.7 mm ±0.2 mm |
| Materiale del supporto del contatto (dati di collegamento del cavo principale) | PA |
| Materiale della superficie di contatto (dati di collegamento del cavo principale) | gold-plated |
| Sistema di collegamento sensore/attuatore (dati commerciali chiave) | M12-SPEEDCON-socket |
| Capacità di trasporto di corrente per slot (dati commerciali chiave) | 4 A |
| Isolamento del conduttore materiale (Norme e Regolamenti) | PVC |
| Materiale del manicotto filettato (dati di collegamento del cavo principale) | PBT |
| Temperatura ambiente (funzionamento) (Norme e regolamenti) | -40 °C ... 90 °C (cable, fixed installation) |
| Linea di segnale della struttura del conduttore (Norme e Regolamenti) | 28x 0.15 mm |
| Materiale della massa di stampaggio (dati di collegamento del cavo master) | PUR |
| Diametro del nucleo incluso l'isolamento (Norme e Regolamenti) | 1.5 mm ±0.1 mm (Signal line) |
| Capacità di trasporto di corrente per segnale I/O (dati commerciali chiave) | 2 A |
| Slot/posizione = Colore del filo o connessione (materiale isolante) | 1 / 4 (A) = WH |
| Struttura del conduttore, alimentazione di tensione (Norme e Regolamenti) | 56x 0.15 mm |
| Raggio minimo di curvatura, installazione fissa (Norme e Regolamenti) | 7.5 x D |
| Raggio minimo di curvatura, installazione flessibile (Norme e Regolamenti) | 10 x D |
| Cavo sensore/attuatore della fessura di coppia di serraggio (funzione di diagnostica locale) | 0.4 Nm |
| Coppia di serraggio della vite di montaggio per il fissaggio dell'alloggiamento (funzione di diagnostica locale) | 0.5 Nm |
