Disponibile Prodotto più richiesto

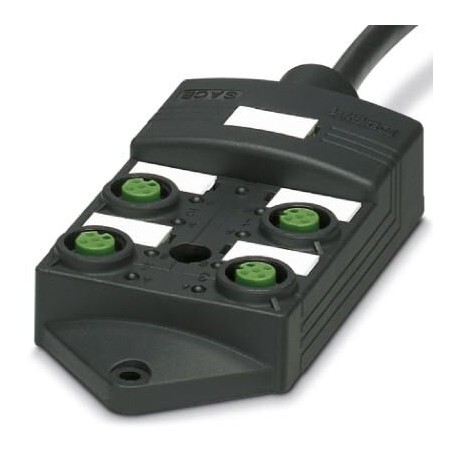

SACB-4/ 8-L-1,5PUR SCO P
SACB-4/ 8-L- 1,5PUR SCO P 1097569 PHOENIX CONTACT Sensor/actuator box, application: Standard, connection met..
$0.00USD
3940 in magazzino
Specifiche chiave
Codice GTIN:4055626939544
(Cavo):No hazardous substances above threshold values
Chiave d'ordine:1097569
(Generale):-5 °C ... 80 °C (for flexible installation)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626939544 |
| (Cavo) | No hazardous substances above threshold values |
| Chiave d'ordine | 1097569 |
| (Generale) | -5 °C ... 80 °C (for flexible installation) |
| (Disegni) | Unused slots are to be sealed off prior to commissioning. Suitable sealing elements are to be found under "Accessories". |
| Unità di imballaggio | 1 pc |
| Nota (Disegni) | NOTE: Observe the permissible bending radii when laying conductors, since the degree of protection may be put in jeopardy if the bending forces are too high. Alleviate mechanical loads upstream of the connector, e.g. by using cable ties. |
| Paese di origine | DE (Germany) |
| ETIM 6.0 (eCl@ss) | EC002585 |
| ETIM 7.0 (eCl@ss) | EC002585 |
| RoHS Cina (cavo) | Environmentally friendly use period: unlimited = EFUP-e |
| Numero tariffario doganale | 85444290 |
| (Condizioni ambientali) | Status display I/O Yellow LED |
| (Materiale isolante) | 1-4 / 5 (PE) = GN/YE |
| Quantità minima d'ordine | 25 pc |
| Tensione nominale (Disegni) | 24 V DC |
| Numero di slot (Disegni) | 4 |
| (Norme e regolamenti) | -5 °C ... 80 °C (cable, flexible installation) |
| eCl@ss 9.0 (Classificazioni) | 27440108 |
| Grado di protezione (generale) | IP65 |
| Disegno dimensionale (Disegni) | |
| Numero di posizioni (Disegni) | 5 |
| Corrente nominale totale (Disegni) | 12 A |
| Peso per pezzo (imballaggio escluso) | 0.000 g |
| Tipo di cavo (Norme e regolamenti) | PUR/PVC black |
| Diagnostica locale (condizioni ambientali) | Supply voltage Green LED |
| Tensione massima di esercizio Umax (Disegni) | 30 V DC |
| Colori dei fili (standard e regolamenti) | brown, blue, green/yellow, white, green, yellow, gray, gray/pink, red/blue, white/green, brown/green |
| Peso del cavo (Norme e Regolamenti) | 122 kg/km |
| Stile UL AWM (standard e regolamenti) | 20549 |
| Temperatura ambiente (funzionamento) (Generale) | -25 °C ... 80 °C |
| Torsione complessiva (Norme e Regolamenti) | Wires twisted in layers |
| Standard/specifiche (assegnazione dei pin) | M12 connector IEC 61076-2-101 |
| Raggio di curvatura (Norme e Regolamenti) | 87 mm |
| Linea di segnale AWG (standard e normative) | 20 |
| Percorso di attraversamento (Norme e Regolamenti) | 2 m |
| Velocità di attraversamento (Norme e Regolamenti) | 2 m/s |
| Alimentazione AWG (Norme e Regolamenti) | 17 |
| Resistenza alla fiamma (Norme e Regolamenti) | DIN EN 50265 |
| Lunghezza del cavo (funzione di diagnostica locale) | 1.5 m |
| Altre resistenze (Norme e Regolamenti) | Highly resistant to acids, alkaline solutions and solvents |
| Sistema di collegamento sensore/attuatore (Disegni) | M12-SPEEDCON-socket |
| Capacità di trasporto di corrente per slot (Disegni) | 4 A |
| Resistenza all'olio (Norme e Regolamenti) | according to VDE 0472 Part 803 |
| Abbreviazione del cavo (Norme e regolamenti) | LiYY11Y-HF |
| Materiale conduttore (Norme e Regolamenti) | Bare Cu litz wires |
| Metodo di connessione (funzione di diagnostica locale) | Fixed connection |
| Materiale dell'O-ring (dati di collegamento del cavo principale) | NBR |
| Proprietà speciali (Norme e Regolamenti) | Silicone-free |
| Materiale di contatto (dati di collegamento del cavo principale) | Cu alloy |
| Materiale dell'alloggiamento (dati di collegamento del cavo principale) | PBT |
| Tensione di prova, cavo (Norme e regolamenti) | 2000 V |
| Grado di infiammabilità secondo UL 94 (Disegni) | V0 |
| Guaina esterna, colore (Norme e Regolamenti) | black RAL 9005 |
| Spessore della guaina interna (Norme e Regolamenti) | ≥ 0.15 mm |
| Materiale, guaina interna (Norme e Regolamenti) | PVC |
| Tensione nominale, cavo (Norme e Regolamenti) | 300 V |
| Spessore della guaina esterna (Norme e Regolamenti) | ≥ 0.38 mm |
| Guaina esterna, materiale (Norme e Regolamenti) | PUR |
| Sezione trasversale del conduttore (Norme e Regolamenti) | 8x 0.5 mm² (Signal line) |
| Capacità di trasporto di corrente per segnale I/O (disegni) | 2 A |
| Numero di cicli di piegatura (Norme e Regolamenti) | 1500000 |
| Schema elettricoSlot M12, presa, 5 pos. (Disegni) | |
| Tipo di cavo (abbreviazione) (Norme e regolamenti) | PUR |
| Diametro esterno del cavo D (Norme e Regolamenti) | 8.7 mm ±0.2 mm |
| Materiale del supporto del contatto (dati di collegamento del cavo principale) | PA |
| Materiale della superficie di contatto (dati di collegamento del cavo principale) | gold-plated |
| Grado di infiammabilità secondo UL 94 (assegnazione dei pin) | V0 |
| Isolamento del conduttore materiale (Norme e Regolamenti) | PVC |
| Materiale del manicotto filettato (dati di collegamento del cavo principale) | PBT |
| Temperatura ambiente (funzionamento) (Norme e regolamenti) | -40 °C ... 90 °C (cable, fixed installation) |
| Linea di segnale della struttura del conduttore (Norme e Regolamenti) | 28x 0.15 mm |
| Materiale della massa di stampaggio (dati di collegamento del cavo master) | PUR |
| Diametro del nucleo incluso l'isolamento (Norme e Regolamenti) | 1.5 mm ±0.1 mm (Signal line) |
| Slot/posizione = Colore del filo o connessione (materiale isolante) | 1 / 4 (A) = WH |
| Struttura del conduttore, alimentazione di tensione (Norme e Regolamenti) | 56x 0.15 mm |
| Raggio minimo di curvatura, installazione fissa (Norme e Regolamenti) | 7.5 x D |
| Raggio minimo di curvatura, installazione flessibile (Norme e Regolamenti) | 10 x D |
| Cavo sensore/attuatore della fessura di coppia di serraggio (funzione di diagnostica locale) | 0.4 Nm |
| Coppia di serraggio della vite di montaggio per il fissaggio dell'alloggiamento (funzione di diagnostica locale) | 0.5 Nm |
Descrizione del prodotto
Sensor/actuator box, application: Standard, connection type: SPEEDCON M12 female connector Plastic, number of plug-in stations: 4, number of poles: 5, coding: A - standard, occupation of plug-in stati
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Dimensional drawing
