SAC-8P-M 8MS/ 1,5-PUR/M 8FS

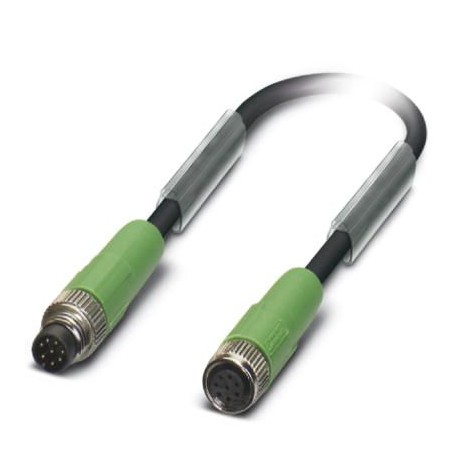

SAC-8P-M 8MS/ 1,5-PUR/M 8FS 1404199 PHOENIX CONTACT Sensor/actuator cable
$0.00USD
4399 in magazzino
Specifiche chiave
Codice GTIN:4046356681193
(Cavo):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Chiave d'ordine:1404199
Pagina del catalogo:Page 213 (C-2-2017)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356681193 |
| (Cavo) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Chiave d'ordine | 1404199 |
| Pagina del catalogo | Page 213 (C-2-2017) |
| Unità di imballaggio | 1 pc |
| (Dimensioni) | IP68 |
| Paese di origine | PL (Poland) |
| RoHS Cina (cavo) | Environmentally Friendly Use Period = 50 |
| REACh SVHC (cavo) | Lead 7439-92-1 |
| Numero tariffario doganale | 85444290 |
| (Condizioni ambientali) | 30 V DC |
| Materiale di contatto (generale) | CuSn |
| Materiale, zigrinature (Generale) | Zinc die-cast, nickel-plated |
| Codifica (condizioni ambientali) | A - standard |
| Coppia (condizioni ambientali) | 0.2 Nm (M8 connectors) |
| (Norme e regolamenti) | -25 °C ... 80 °C (cable, flexible installation) |
| Materiale del corpo dell'impugnatura (generale) | TPU, hardly inflammable, self-extinguishing |
| Designazione standard (Materiale) | M8 connector |
| Norme/regolamenti (Materiale) | IEC 61076-2-104 |
| Grado di protezione (Dimensioni) | IP65 |
| Materiale portante del contatto (generale) | TPU GF |
| Materiale della superficie di contatto (generale) | Ni/Au |
| Tensione nominale (condizioni ambientali) | 30 V AC |
| Visualizzazione dello stato (condizioni ambientali) | No |
| Peso per pezzo (imballaggio escluso) | 56.800 g |
| Lunghezza del cavo (dati commerciali chiave) | 1.5 m |
| Colori dei fili (standard e regolamenti) | white, brown, green, yellow, gray, pink, blue, red |
| Accelerazione (Norme e Regolamenti) | 10 m/s² |
| Grado di inquinamento (condizioni ambientali) | 3 |
| Senza alogeni (Norme e regolamenti) | in accordance with DIN VDE 0472 part 815 |
| Numero di posizioni (condizioni ambientali) | 8 |
| Stile UL AWM (standard e regolamenti) | 20549 |
| Torsione complessiva (Norme e Regolamenti) | 8 wires around filler to the core |
| Raggio di curvatura (Norme e Regolamenti) | 51 mm |
| Resistenza di isolamento (condizioni ambientali) | ≥ 100 MΩ |
| Norme/regolamenti (condizioni ambientali) | M8 connector IEC 61076-2-104 |
| Linea di segnale AWG (standard e normative) | 26 |
| Corrente nominale a 40°C (condizioni ambientali) | 1.5 A |
| Percorso di attraversamento (Norme e Regolamenti) | 10 m |
| Velocità di attraversamento (Norme e Regolamenti) | 3 m/s |
| Temperatura ambiente (funzionamento) (Dimensioni) | -25 °C ... 85 °C (Plug / socket) |
| Resistenza alla fiamma (Norme e Regolamenti) | according to UL 758/1581 (horizontal) |
| Materiale, riempitivo (Norme e Regolamenti) | PE |
| Altre resistenze (Norme e Regolamenti) | hydrolysis and microbe resistant |
| Resistenza all'olio (Norme e Regolamenti) | According to DIN EN 60811-2-1, 168 h at 100°C |
| Abbreviazione del cavo (Norme e regolamenti) | Li9Y11Y |
| Materiale conduttore (Norme e Regolamenti) | Bare Cu litz wires |
| Tensione di prova, cavo (Norme e regolamenti) | ≥ 3000 V AC (Spark test) |
| Resistenza del conduttore (Norme e Regolamenti) | 139 Ω/km (at 20 °C) |
| Grado di infiammabilità secondo UL 94 (Generale) | HB |
| Cicli di inserimento/estrazione (condizioni ambientali) | ≥ 100 |
| Grado di infiammabilità secondo UL 94 (Materiale) | HB |
| Resistenza di isolamento (Norme e Regolamenti) | 1 GΩ*km (at 20 °C) |
| Circuito/componente di protezione (condizioni ambientali) | unwired |
| Spessore, isolamento (Norme e Regolamenti) | ≥ 0.21 mm (Signal line) |
| Guaina esterna, colore (Norme e Regolamenti) | black-gray RAL 7021 |
| Tensione nominale, cavo (Norme e Regolamenti) | ≤ 300 V AC |
| Guaina esterna, materiale (Norme e Regolamenti) | PUR |
| Sezione trasversale del conduttore (Norme e Regolamenti) | 8x 0.14 mm² (Signal line) |
| Numero di cicli di piegatura (Norme e Regolamenti) | 4000000 |
| Diametro esterno del cavo D (Norme e Regolamenti) | 5.1 mm ±0.15 mm |
| Isolamento del conduttore materiale (Norme e Regolamenti) | PP |
| Lunghezza della torsione, torsione complessiva (Norme e Regolamenti) | 58 mm |
| Temperatura ambiente (funzionamento) (Norme e regolamenti) | -40 °C ... 80 °C (cable, fixed installation) |
| Linea di segnale della struttura del conduttore (Norme e Regolamenti) | 18x 0.10 mm |
| Diametro del nucleo incluso l'isolamento (Norme e Regolamenti) | 1 mm ±0.02 mm (Signal line) |
| Raggio di curvatura minimo, installazione fissa (Norme e Regolamenti) | 25.5 mm |
| Raggio di curvatura minimo, installazione mobile (Norme e Regolamenti) | 51 mm |
Descrizione del prodotto
Sensor/actuator cable, 8-pole halogen-free, M8 straight connector, coding: A, to M8 straight female, cable length: 1.5 m
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
