SAC-6P-M12MS/ 4,0-970/M12FS

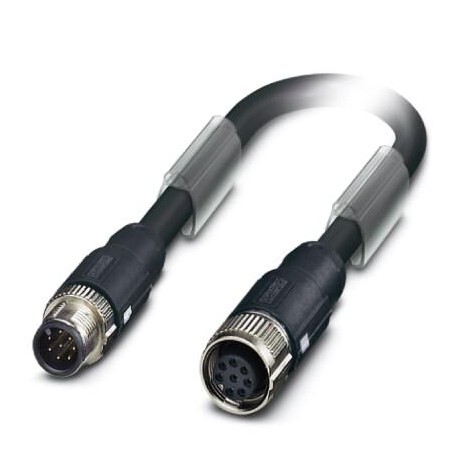

SAC-6P-M12MS/ 4,0-970/M12FS 1081178 PHOENIX CONTACT Bus system cable SAC-6P-M12MS/ 4,0-970/M12FS 1081178
$0.00USD
4208 in magazzino
Specifiche chiave
Codice GTIN:4055626809113
(Cavo):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Chiave d'ordine:1081178
Unità di imballaggio:1
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626809113 |
| (Cavo) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Chiave d'ordine | 1081178 |
| Unità di imballaggio | 1 |
| ETIM 7.0 (eCl@ss) | EC001262 |
| RoHS Cina (cavo) | Environmentally Friendly Use Period = 50 |
| REACh SVHC (cavo) | |
| Numero tariffario doganale | 85444290 |
| (Condizioni ambientali) | 30 V DC |
| Materiale di contatto (generale) | CuZn |
| Materiale, zigrinature (Generale) | Zinc die-cast, nickel-plated |
| Materiale di tenuta (generale) | NBR |
| Codifica (condizioni ambientali) | A - standard |
| (Norme e regolamenti) | max. 700 V AC (Data cable) |
| eCl@ss 7.0 (Classificazioni) | 27060308 |
| eCl@ss 9.0 (Classificazioni) | 27060308 |
| Materiale del corpo dell'impugnatura (generale) | TPU, hardly inflammable, self-extinguishing |
| Materiale portante del contatto (generale) | TPU GF |
| Materiale della superficie di contatto (generale) | Ni/Au |
| Tensione nominale (condizioni ambientali) | 30 V AC |
| Visualizzazione dello stato (condizioni ambientali) | No |
| Lunghezza del cavo (dati commerciali chiave) | 4 m |
| Schermatura (Norme e Regolamenti) | Tinned copper-braided shield, approx. 85% covering |
| Tipo di cavo (Norme e regolamenti) | VARAN |
| Colori dei fili (standard e regolamenti) | Brown, blue, white/orange, white/green, green, orange |
| Accelerazione (Norme e Regolamenti) | 2 m/s² |
| Peso del cavo (Norme e Regolamenti) | 81 kg/km |
| Grado di inquinamento (condizioni ambientali) | 3 |
| Senza alogeni (Norme e regolamenti) | in accordance with DIN EN 50267-2-1 |
| Numero di posizioni (condizioni ambientali) | 6 |
| Torsione complessiva (Norme e Regolamenti) | 1 star quad and 2 wires with 2 fillers |
| Categoria di sovratensione (condizioni ambientali) | II |
| Tipo/categoria del segnale (condizioni ambientali) | VARAN |
| Raggio di curvatura (Norme e Regolamenti) | 93 mm |
| Resistenza di isolamento (condizioni ambientali) | ≥ 100 MΩ |
| Impedenza d'onda (Norme e Regolamenti) | 100 Ω ±15 % |
| Linea di segnale AWG (standard e normative) | 24 |
| Struttura dei cavi (Norme e Regolamenti) | 1x2xAWG22/19 + 1x4xAWG24/19 |
| Corrente nominale a 40°C (condizioni ambientali) | 2 A |
| Percorso di attraversamento (Norme e Regolamenti) | 2 m |
| Velocità di attraversamento (Norme e Regolamenti) | 1 m/s |
| Alimentazione AWG (Norme e Regolamenti) | 22 |
| Temperatura ambiente (funzionamento) (Dimensioni) | -25 °C ... 90 °C (Plug / socket) |
| Materiale, riempitivo (Norme e Regolamenti) | Yarn |
| Abbreviazione del cavo (Norme e regolamenti) | Li9YD12Y |
| Materiale conduttore (Norme e Regolamenti) | Bare Cu litz wires |
| Tensione di prova, cavo (Norme e regolamenti) | 2000 V (Power supply) |
| Capacità di lavoro (Norme e Regolamenti) | 50 nF (Data cable) |
| Resistenza del conduttore (Norme e Regolamenti) | 77 Ω/m (Data cable) |
| Grado di infiammabilità secondo UL 94 (Generale) | HB |
| Grado di infiammabilità secondo UL 94 (Materiale) | HB |
| Resistenza di isolamento (Norme e Regolamenti) | 5 GΩ*km (Data cable) |
| Guaina esterna, colore (Norme e Regolamenti) | black RAL 9005 |
| Materiale, guaina interna (Norme e Regolamenti) | TPE |
| Tensione nominale, cavo (Norme e Regolamenti) | 125 V (Data cable) |
| Guaina esterna, materiale (Norme e Regolamenti) | SANTOPRENE halogen-free |
| Tipo di schermatura di coppia (Norme e Regolamenti) | Tinned copper braided shield, 95 % covering |
| Sezione trasversale del conduttore (Norme e Regolamenti) | 4x 0.25 mm² (Signal line) |
| Numero di cicli di piegatura (Norme e Regolamenti) | 3000000 |
| Tipo di cavo (abbreviazione) (Norme e regolamenti) | 970 |
| Diametro esterno del cavo D (Norme e Regolamenti) | 7.8 mm ±0.2 mm |
| Isolamento del conduttore materiale (Norme e Regolamenti) | PP |
| Temperatura ambiente (funzionamento) (Norme e regolamenti) | -20 °C ... 80 °C (Cable) |
| Linea di segnale della struttura del conduttore (Norme e Regolamenti) | 19x 0.13 mm |
| Diametro del nucleo incluso l'isolamento (Norme e Regolamenti) | 1.35 mm (Signal line) |
| Struttura del conduttore, alimentazione di tensione (Norme e Regolamenti) | 19x 0.16 mm |
| Caratteristiche di trasmissione (categoria) (Norme e regolamenti) | CAT5 (IEC 11801:2002) |
| Raggio di curvatura minimo, installazione fissa (Norme e Regolamenti) | ≥ 93 mm |
| Raggio di curvatura minimo, installazione mobile (Norme e Regolamenti) | ≥ 93 mm |
Descrizione del prodotto
Bus System Cable, VARAN, 6-Pole, Shielded, M12 Straight Connector, A, to M12 Straight Female, A, A, Cable Length: 4 m
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Bus system cable, VARAN, 6-position, SANTOPRENE halogen-free/TPE halogen-free, black RAL 9005, shielded, Plug straight M12, A-coded, on Socket straight M12, A-coded, cable length: 4 m
