SAC-5P-M12MSB/ 3,0-900/M12FSB

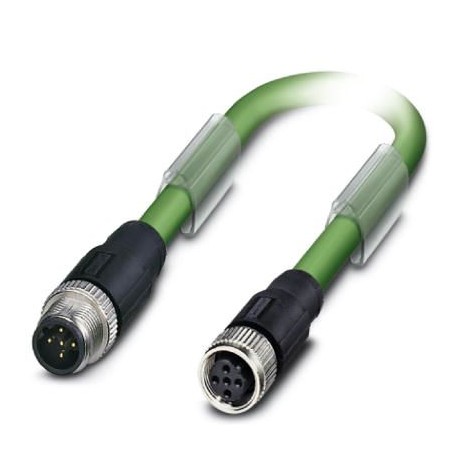

SAC-5P-M12MSB/ 3,0-900/M12FSB 1533233 PHOENIX CONTACT Bus system cable
$0.00USD
3037 in magazzino
Specifiche chiave
Codice GTIN:4017918991586
Nota:Made to Order (non-returnable)
(Cavo):No hazardous substances above threshold values
Chiave d'ordine:1533233
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4017918991586 |
| Nota | Made to Order (non-returnable) |
| (Cavo) | No hazardous substances above threshold values |
| Chiave d'ordine | 1533233 |
| Unità di imballaggio | 1 pc |
| (Dimensioni) | IP68 |
| Paese di origine | PL (Poland) |
| RoHS Cina (cavo) | Environmentally friendly use period: unlimited = EFUP-e |
| Numero tariffario doganale | 85444290 |
| (Condizioni ambientali) | 60 V DC |
| Quantità minima d'ordine | 50 pc |
| Materiale di contatto (generale) | CuSn |
| Materiale, zigrinature (Generale) | Zinc die-cast, nickel-plated |
| Materiale di tenuta (generale) | NBR |
| Codifica (condizioni ambientali) | B - inverse |
| (Norme e regolamenti) | -30 °C ... 70 °C (cable, flexible installation) |
| Materiale del corpo dell'impugnatura (generale) | TPU, hardly inflammable, self-extinguishing |
| Grado di protezione (Dimensioni) | IP65 |
| Materiale portante del contatto (generale) | PA 6.6 |
| Materiale della superficie di contatto (generale) | Ni/Au |
| Tensione nominale (condizioni ambientali) | 48 V AC |
| Visualizzazione dello stato (condizioni ambientali) | No |
| Peso per pezzo (imballaggio escluso) | 241.000 g |
| Lunghezza del cavo (dati commerciali chiave) | 3 m |
| Schermatura (Norme e Regolamenti) | Braided copper wires |
| Tipo di cavo (Norme e regolamenti) | INTERBUS |
| Attenuazione (Norme e Regolamenti) | ≤ 15 dB/km (at 256 kHz) |
| Colori dei fili (standard e regolamenti) | Green-yellow, white-brown, gray-pink |
| Accelerazione (Norme e Regolamenti) | 3.2 m/s² |
| Peso del cavo (Norme e Regolamenti) | 70 kg/km |
| Grado di inquinamento (condizioni ambientali) | 3 |
| Numero di posizioni (condizioni ambientali) | 5 |
| Velocità del segnale (Norme e Regolamenti) | 0.66 c |
| Torsione complessiva (Norme e Regolamenti) | 3 pairs to the core |
| Categoria di sovratensione (condizioni ambientali) | II |
| Tipo/categoria del segnale (condizioni ambientali) | INTERBUS |
| Doppini intrecciati (Norme e Regolamenti) | 2 cores to the pair |
| Raggio di curvatura (Norme e Regolamenti) | 120 mm |
| Capacità del cavo (Norme e Regolamenti) | ≤ 60 nF/km (At 800 Hz) |
| Resistenza di isolamento (condizioni ambientali) | ≥ 100 MΩ |
| Impedenza d'onda (Norme e Regolamenti) | 120 Ω ±20 % (at 64 kHz) |
| Linea di segnale AWG (standard e normative) | 24 |
| Struttura dei cavi (Norme e Regolamenti) | 3 x 2 x 0.22 mm² |
| Resistenza del circuito (Norme e Regolamenti) | ≤ 159.80 Ω/km |
| Corrente nominale a 40°C (condizioni ambientali) | 4 A |
| Percorso di attraversamento (Norme e Regolamenti) | 10 m |
| Velocità di attraversamento (Norme e Regolamenti) | 1.6 m/s |
| Resistenza alla fiamma (Norme e Regolamenti) | according to VDE 0472, Part 4, test type B |
| Materiale conduttore (Norme e Regolamenti) | Bare Cu litz wires |
| Resistenza di accoppiamento (Norme e Regolamenti) | < 250.00 mΩ/m (at 30 MHz) |
| Grado di infiammabilità secondo UL 94 (Generale) | V0 |
| Cicli di inserimento/estrazione (condizioni ambientali) | ≥ 100 |
| Grado di infiammabilità secondo UL 94 (Materiale) | V0 |
| Resistenza di isolamento (Norme e Regolamenti) | ≥ 5 GΩ*km |
| Guaina esterna, colore (Norme e Regolamenti) | may green RAL 6017 |
| Tensione nominale, cavo (Norme e Regolamenti) | 250 V (Peak value, not for high-power applications) |
| Guaina esterna, materiale (Norme e Regolamenti) | PUR |
| Tensione di prova nucleo/nucleo (standard e normative) | 1500 Vrms |
| Sezione trasversale del conduttore (Norme e Regolamenti) | 3x 2x 0.22 mm² |
| Numero di cicli di piegatura (Norme e Regolamenti) | 5000000 |
| Tensione di prova nucleo/schermo (standard e normative) | 1000 Vrms |
| Tipo di cavo (abbreviazione) (Norme e regolamenti) | 900 |
| Diametro esterno del cavo D (Norme e Regolamenti) | 8 mm |
| Isolamento del conduttore materiale (Norme e Regolamenti) | PE |
| Temperatura ambiente (funzionamento) (Norme e regolamenti) | -40 °C ... 80 °C (cable, fixed installation) |
| Linea di segnale della struttura del conduttore (Norme e Regolamenti) | 32x 0.10 mm |
| Attenuazione della diafonia prossimale (NEXT) (Norme e regolamenti) | ≥ 61 dB (at 772 kHz) |
| Raggio minimo di curvatura, installazione fissa (Norme e Regolamenti) | 7.5 x D |
| Raggio minimo di curvatura, installazione flessibile (Norme e Regolamenti) | 15 x D |
Descrizione del prodotto
Bus system cable, INTERBUS, 5-pole halogen-free, shielded, Straight connector M12, coding: B, a Straight female M12, coding: B, cable length: 3 m
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
