SAC-5P-M12MSB/10,0-900

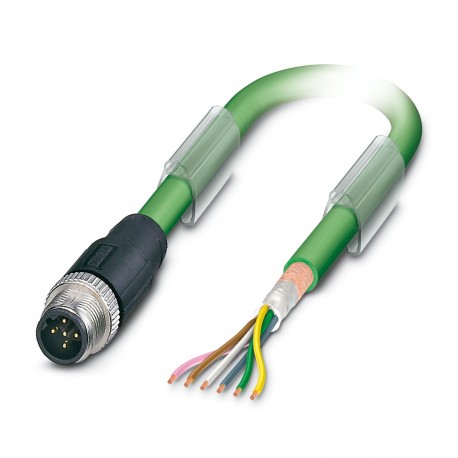

SAC-5P-M12MSB/10,0-900 1507081 PHOENIX CONTACT Bus system cable
$73.99USD
184 in magazzino
Specifiche chiave
:60 V DC
Tipo:Plug straight M12
Codifica:B
Generale:Further products with variable cable type and variable cable length can be found in the accessories section
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| 60 V DC | |
| Tipo | Plug straight M12 |
| Codifica | B |
| Generale | Further products with variable cable type and variable cable length can be found in the accessories section |
| schermato | yes |
| Sistema di autobus | INTERBUS |
| Tipo di cavo | INTERBUS [900] |
| Applicazione | Standard |
| Tipo di codifica | B (inverse) |
| Tipo di sensore | INTERBUS |
| Lunghezza del cavo | 10 m |
| Peso del cavo | 70 kg/km |
| Tipo di prodotto | Data cable preassembled |
| Velocità del segnale | 0.66 c |
| Colpo di scena generale | 3 pairs to the core |
| coppie intrecciate | 2 cores to the pair |
| Capacità del cavo | ≤ 60 nF/km (At 800 Hz) |
| Visualizzazione dello stato | no |
| Impedenza d'onda | 120 Ω ±20 % (at 64 kHz) |
| Linea di segnale AWG | 24 |
| Resistenza del loop | ≤ 159.80 Ω/km |
| Materiale di contatto | CuSn |
| Resistenza alla fiamma | according to VDE 0472, Part 4, test type B |
| Materiale conduttore | Bare Cu litz wires |
| Corrente nominale IN | 4 A |
| Tensione nominale UN | 48 V AC |
| Attenuazione dello scudo | ≤ 15 dB/km (at 256 kHz) |
| Filo singolo, colore | green-yellow, white-brown, gray-pink |
| Struttura del conduttore | 3 x 2 x 0.22 mm² |
| Resistenza di accoppiamento | < 250.00 mΩ/m (at 30 MHz) |
| Grado di inquinamento | 3 |
| Disegno dimensionale | |
| Numero di posizioni | 5 |
| Mezzo di trasmissione | Copper |
| Grado di protezione | IP65 |
| Numero di prese per cavi | 1 |
| Categoria di sovratensione | II |
| Tipo/categoria del segnale | INTERBUS, 16 Mbps |
| Resistenza di isolamento | ≥ 100 MΩ |
| Materiale del corpo dell'impugnatura | TPU, hardly inflammable, self-extinguishing |
| Guaina esterna, colore | may green RAL 6017 |
| Tensione nominale, cavo | 250 V (Peak value, not for high-power applications) |
| Guaina esterna, materiale | PUR |
| Visualizzazione dello stato presente | No |
| Tensione di prova Nucleo/Nucleo | 1500 Vrms |
| Sezione trasversale del conduttore | 3x 2x 0.22 mm² |
| Diametro esterno del cavo | 8.00 mm |
| Materiale portante del contatto | PA 6.6 |
| Materiale della superficie di contatto | Ni/Au |
| Materiale di isolamento del filo | PE |
| Tensione di prova Nucleo/Schermo | 1000.00 Vrms |
| Cicli di inserimento/ritiro | ≥ 100 |
| Materiale per il collegamento a vite | Zinc die-cast, nickel-plated |
| Temperatura ambiente (funzionamento) | -40 °C ... 80 °C (cable, fixed installation) |
| Linea di segnale della struttura del conduttore | 32x 0.10 mm |
| Capacità di carico dinamico (flessione) | Max. bending cycles: 5000000, Bending radius: 120 mm, Traversing path: 10 m, Traversing rate: 1.6 m/s, Acceleration: 3.2 m/s² |
| Attenuazione della diafonia prossimale (NEXT) | ≥ 61 dB (at 772 kHz) |
| Grado di infiammabilità secondo UL 94 | V0 |
| Raggio minimo di curvatura, installazione fissa | 7.5 x D |
| Raggio di curvatura minimo, installazione fissa | 60 mm |
| Raggio di curvatura minimo, installazione flessibile | 15 x D |
| Raggio di curvatura minimo, installazione mobile | 120 mm |
| Colore del contatto (designazione del segnale) Contatto (facoltativo) | 1 (Plug) YE (DO) |
Descrizione del prodotto
Bus system cable, INTERBUS (16 MBit/s), 5-pole halogen-free, shielded, M12 straight connector, encoding: B, to free cable end, cable length: 10 m
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
