Disponibile Prodotto più richiesto
SAC-5P-M12MS/ 2,1-920 AE

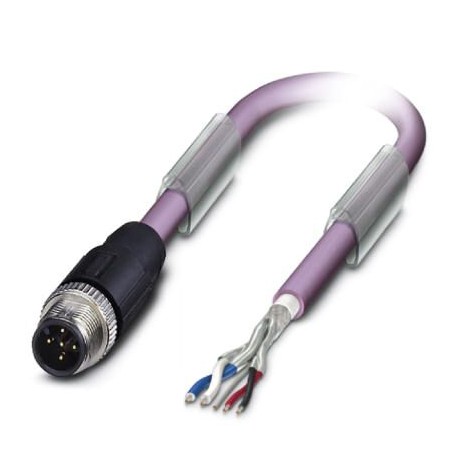

SAC-5P-M12MS/ 2,1-920 AE 1111215 PHOENIX CONTACT Bus system cable, CANopen
$0.00USD
4205 in magazzino
Specifiche chiave
Codice GTIN:4063151031923
Chiave d'ordine:1111215
(Disegni):
Unità di imballaggio:1
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4063151031923 |
| Chiave d'ordine | 1111215 |
| (Disegni) | |
| Unità di imballaggio | 1 |
| (Dimensioni) | IP67 |
| Numero tariffario doganale | 85444290 |
| (Condizioni ambientali) | DeviceNet™ |
| Nota (condizioni ambientali) | Further products with variable cable lengths can be found in the accessories section |
| Materiale di contatto (generale) | CuSn |
| Lunghezza del cavo (Disegni) | 2.1 m |
| Materiale, zigrinature (Generale) | Zinc die-cast, nickel-plated |
| Codifica (condizioni ambientali) | A - standard |
| (Norme e regolamenti) | -20 °C ... 80 °C (cable, flexible installation) |
| eCl@ss 8.0 (Classificazioni) | 27060308 |
| eCl@ss 9.0 (Classificazioni) | 27060308 |
| Materiale del corpo dell'impugnatura (generale) | TPU, hardly inflammable, self-extinguishing |
| Grado di protezione (Dimensioni) | IP65 |
| Materiale portante del contatto (generale) | TPU GF |
| Materiale della superficie di contatto (generale) | Ni/Au |
| Tensione nominale (condizioni ambientali) | 48 V AC |
| Visualizzazione dello stato (condizioni ambientali) | No |
| Schermatura (Norme e Regolamenti) | Tinned copper braided shield |
| Tipo di cavo (Norme e regolamenti) | CAN Bus/DeviceNet |
| Attenuazione (Norme e Regolamenti) | ≤ 22.9 dB/km (with 1 MHz) |
| Colori dei fili (standard e regolamenti) | Red-black, blue-white |
| Accelerazione (Norme e Regolamenti) | 3 m/s² |
| Peso del cavo (Norme e Regolamenti) | 90 kg/km |
| Grado di inquinamento (condizioni ambientali) | 3 |
| Senza alogeni (Norme e regolamenti) | in accordance with DIN VDE 0472 part 815 |
| Numero di posizioni (condizioni ambientali) | 5 |
| Stile UL AWM (standard e regolamenti) | 21198 (80°C/300 V) |
| Torsione complessiva (Norme e Regolamenti) | 2 pairs around a drain wire in the center to the core |
| Categoria di sovratensione (condizioni ambientali) | II |
| Tipo/categoria del segnale (condizioni ambientali) | CANopen® |
| Doppini intrecciati (Norme e Regolamenti) | 2 cores to the pair |
| Raggio di curvatura (Norme e Regolamenti) | 70 mm |
| Capacità del cavo (Norme e Regolamenti) | nom. 40 nF/km (Data cable) |
| Resistenza di isolamento (condizioni ambientali) | ≥ 100 MΩ |
| Impedenza d'onda (Norme e Regolamenti) | 120 Ω ±10 % (with 1 MHz) |
| Linea di segnale AWG (standard e normative) | 24 |
| Struttura dei cavi (Norme e Regolamenti) | 2xAWG24/19+2xAWG22/19 |
| Resistenza del circuito (Norme e Regolamenti) | ≤ 181.80 Ω/km (Data cable) |
| Corrente nominale a 40°C (condizioni ambientali) | 4 A |
| Percorso di attraversamento (Norme e Regolamenti) | 4.5 m |
| Velocità di attraversamento (Norme e Regolamenti) | 3 m/s |
| Alimentazione AWG (Norme e Regolamenti) | 22 |
| Temperatura ambiente (funzionamento) (Dimensioni) | -25 °C ... 90 °C (Plug / socket) |
| Resistenza alla fiamma (Norme e Regolamenti) | UL 1581, Sec. 1060 (FT-1) |
| Altre resistenze (Norme e Regolamenti) | Low adhesion |
| Materiale conduttore (Norme e Regolamenti) | Tin-plated Cu litz wires |
| Grado di infiammabilità secondo UL 94 (Generale) | HB |
| Cicli di inserimento/estrazione (condizioni ambientali) | ≥ 100 |
| Grado di infiammabilità secondo UL 94 (Materiale) | HB |
| Resistenza di isolamento (Norme e Regolamenti) | ≥ 5 GΩ*km (Data cable) |
| Guaina esterna, colore (Norme e Regolamenti) | violet RAL 4001 |
| Tensione nominale, cavo (Norme e Regolamenti) | ≤ 300 V (Peak value, not for high-power applications) |
| Guaina esterna, materiale (Norme e Regolamenti) | PUR |
| Tensione di prova nucleo/nucleo (standard e normative) | 2000 V (50 Hz, 1 min.) |
| Tipo di schermatura di coppia (Norme e Regolamenti) | Plastic-coated aluminum foil, aluminum side outside |
| Sezione trasversale del conduttore (Norme e Regolamenti) | 2x 0.25 mm² (Data cable) |
| Copertura dello schermo ottico (Norme e Regolamenti) | 80 % |
| Numero di cicli di piegatura (Norme e Regolamenti) | 5000000 |
| Tensione di prova nucleo/schermo (standard e normative) | 2000 V (50 Hz, 1 min.) |
| Tipo di cavo (abbreviazione) (Norme e regolamenti) | 920 |
| Diametro esterno del cavo D (Norme e Regolamenti) | 6.7 mm ±0,3 mm |
| Lunghezza di spelatura dell'estremità libera del conduttore (Disegni) | 50 mm |
| Isolamento del conduttore materiale (Norme e Regolamenti) | Foamed PE (Data cable) |
| Temperatura ambiente (funzionamento) (Norme e regolamenti) | -40 °C ... 80 °C (cable, fixed installation) |
| Linea di segnale della struttura del conduttore (Norme e Regolamenti) | 19x 0.13 mm |
| Diametro del nucleo incluso l'isolamento (Norme e Regolamenti) | 1.95 mm ±0.05 mm (Data cable) |
| Struttura del conduttore, alimentazione di tensione (Norme e Regolamenti) | 19x 0.15 mm |
| Disegno dimensionaleSpina, M12 x 1, dritta, schermata (Disegni) | |
| Raggio minimo di curvatura, installazione fissa (Norme e Regolamenti) | 5 x D |
| Raggio minimo di curvatura, installazione flessibile (Norme e Regolamenti) | 10 x D |
| Raggio minimo di curvatura, applicazioni di catene portacavi (Norme e Regolamenti) | 10 x D |
| Schema elettricoAssegnazione dei pinConnettore maschio M12, 5 pos., codifica A, lato maschio (Disegni) |
Descrizione del prodotto
Bus system cable, CANopen®, DeviceNet™, 5-pole halogen-free, shielded, Straight M12 connector, coding: A, to free cable end, cable length: 2.1 m, with ferrules
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Dimensional drawingPlug, M12 x 1, straight, shielded
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
