SAC-5P-M12MS/1,0-810/M12FS-3L

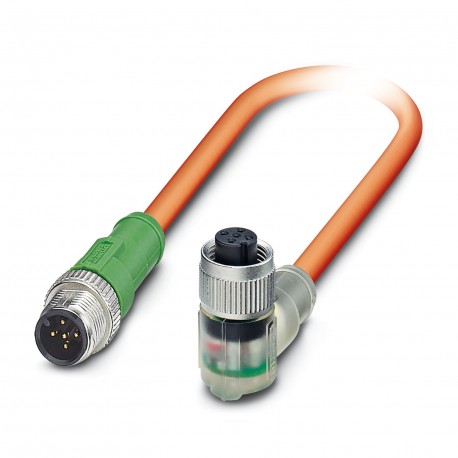

SAC-5P-M12MS/1,0-810/M12FS-3L 1416220 PHOENIX CONTACT Sensor/actuator cable
$0.00USD
3490 in magazzino
Specifiche chiave
:Free from silicone and cadmium
Nota:Due to the extremely robust outer sheath, this cable should only be stripped in 5 cm increments.
Tipo:Plug straight M12
Codifica:A
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Free from silicone and cadmium | |
| Nota | Due to the extremely robust outer sheath, this cable should only be stripped in 5 cm increments. |
| Tipo | Plug straight M12 |
| Codifica | A |
| schermato | no |
| Tipo di cavo | PUR, halogen-free, highly flexible, welding-sputter resistant, orange [810] |
| Applicazione | Robots and drag chains |
| Tipo di codifica | A |
| Lunghezza del cavo | 1 m |
| Senza alogeni | in accordance with DIN VDE 0472 part 815 |
| Tipo di prodotto | Sensor/actuator cable |
| Stile UL AWM | 20549 (80°C/300 V) |
| Colpo di scena generale | 5 wires around filler to the core |
| Materiale di tenuta | NBR |
| Visualizzazione dello stato | 3 LEDs |
| Linea di segnale AWG | 22 |
| Materiale di contatto | CuSn |
| Resistenza alla fiamma | in acc. with UL FT-2 |
| Altra resistenza | hydrolysis and microbe resistant |
| Materiale conduttore | Bare Cu litz wires |
| Corrente nominale IN | 4 A |
| Tensione nominale UN | 24 V DC |
| Filo singolo, colore | brown, white, blue, black, green-yellow |
| Proprietà speciali | Sheath resistant to welding beads, can be recycled, matt, without adhesion, wear-resistant, flame resistant and self-extinguishing |
| Grado di inquinamento | 3 |
| Disegno dimensionale | |
| Numero di posizioni | 5 |
| Grado di protezione | IP65 |
| Numero di prese per cavi | 1 |
| Categoria di sovratensione | II |
| Designazione standard | M12 connector |
| Resistenza di isolamento | ≥ 100 MΩ |
| Materiale del corpo dell'impugnatura | TPU, hardly inflammable, self-extinguishing |
| Guaina esterna, colore | orange RAL 2003 |
| Tensione nominale, cavo | 300 V (Peak value, not for high-power applications) |
| Guaina esterna, materiale | PUR |
| Visualizzazione dello stato presente | Yes |
| Tensione di prova Nucleo/Nucleo | 3000 V (Spark test) |
| Sezione trasversale del conduttore | 5x 0.34 mm² |
| Diametro esterno del cavo | 6.90 mm ±0.1 mm |
| Materiale portante del contatto | TPU GF |
| Materiale della superficie di contatto | Ni/Au |
| Materiale di isolamento del filo | PP |
| Standard/specifiche | IEC 61076-2-101 |
| Resistenza massima del conduttore | approx. 57 Ω/km |
| Cicli di inserimento/ritiro | ≥ 100 |
| Materiale per il collegamento a vite | Zinc die-cast, nickel-plated |
| Diametro del filo incluso isolamento | 1.55 mm ±0.05 mm (Signal line) |
| Temperatura ambiente (funzionamento) | -40 °C ... 80 °C (cable, fixed installation) |
| Linea di segnale della struttura del conduttore | 42x 0.10 mm |
| Capacità di carico dinamico (flessione) | Max. bending cycles: 5000000, Bending radius: 10 x D, Traversing path: 10 m, Traversing rate: 3 m/s, Acceleration: 10 m/s², Ambient temperature: ≤ 60 °C |
| Grado di infiammabilità secondo UL 94 | HB |
| Raggio minimo di curvatura, installazione fissa | 5 x D |
| Raggio di curvatura minimo, installazione fissa | 35 mm |
| Raggio di curvatura minimo, installazione flessibile | 10 x D |
| Raggio di curvatura minimo, installazione mobile | 69 mm |
Descrizione del prodotto
Sensor/actuator cable, 5-pole, halogen-free PUR, resistant to solder splashes, orange RAL 2003, M12 straight male connector, coding: A, to M12 straight connection female, coding: A, with 3 LEDs, cable
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
