SAC-5P-M12MS/0,3-PVC/FS VA 3/4

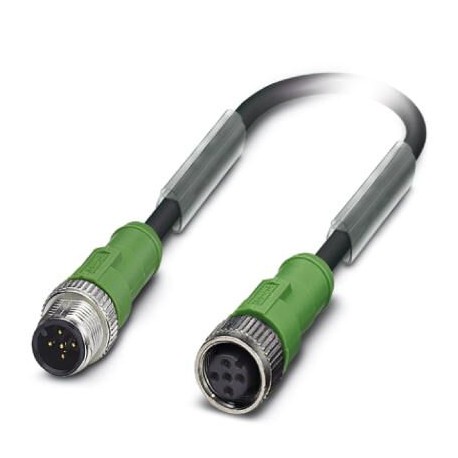

SAC-5P-M12MS/0,3-PVC/FS VA 3/4 1410525 PHOENIX CONTACT Sensor/actuator cable SAC-5P-M12MS/0,3-PVC/FS VA 3/4 ..
$0.00USD
4153 in magazzino
Specifiche chiave
Codice GTIN:4046356899185
Chiave d'ordine:1410525
(Materiale):5 (M12 plug) | GN/YE | 5 (M12 socket)
Unità di imballaggio:1
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356899185 |
| Chiave d'ordine | 1410525 |
| (Materiale) | 5 (M12 plug) | GN/YE | 5 (M12 socket) |
| Unità di imballaggio | 1 |
| (Dimensioni) | 60 V DC |
| ETIM 5.0 (eCl@ss) | EC001855 |
| ETIM 6.0 (eCl@ss) | EC001855 |
| ETIM 7.0 (eCl@ss) | EC001855 |
| UNSPSC 13.2 (ETIM) | 31251501 |
| Codifica (Dimensioni) | A - standard |
| Numero tariffario doganale | 85444290 |
| Materiale di contatto (generale) | CuSn |
| Materiale, zigrinature (Generale) | Stainless steel |
| Tensione nominale (dimensioni) | 48 V AC |
| Materiale di tenuta (generale) | NBR |
| Visualizzazione dello stato (dimensioni) | No |
| (Norme e regolamenti) | -25 °C ... 80 °C (cable, flexible installation) |
| eCl@ss 5.1 (Classificazioni) | 27061800 |
| eCl@ss 6.0 (Classificazioni) | 27279200 |
| eCl@ss 7.0 (Classificazioni) | 27279218 |
| eCl@ss 8.0 (Classificazioni) | 27279218 |
| eCl@ss 9.0 (Classificazioni) | 27060311 |
| Materiale del corpo dell'impugnatura (generale) | TPU, hardly inflammable, self-extinguishing |
| Grado di inquinamento (Dimensioni) | 3 |
| Numero di posizioni (Dimensioni) | 5 |
| Resistenza alla fiamma (assegnazione dei pin) | As per UL-Style 2464 |
| Categoria di sovratensione (Dimensioni) | II |
| Materiale portante del contatto (generale) | TPU GF |
| Materiale della superficie di contatto (generale) | Ni/Au |
| Resistenza di isolamento (dimensioni) | ≥ 100 MΩ |
| Resistenza all'olio (assegnazione dei pin) | in accordance with DIN EN 60811-2-1 |
| Corrente nominale a 40°C (Dimensioni) | 4 A |
| Lunghezza del cavo (dati commerciali chiave) | 0.3 m |
| Tipo di cavo (Norme e regolamenti) | PVC black |
| Colori dei fili (standard e regolamenti) | brown, white, blue, black, green-yellow |
| Peso del cavo (Norme e Regolamenti) | 51 kg/km |
| Cicli di inserimento/estrazione (Dimensioni) | ≥ 100 |
| Stile UL AWM (standard e regolamenti) | 2464 / 1729 (80°C/300 V) |
| Torsione complessiva (Norme e Regolamenti) | 5 wires around filler to the core |
| Linea di segnale AWG (standard e normative) | 22 |
| Resistenza alla fiamma (Norme e Regolamenti) | As per UL-Style 2464 |
| Abbreviazione del cavo (Norme e regolamenti) | LiYY |
| Materiale conduttore (Norme e Regolamenti) | Bare Cu litz wires |
| Tensione di prova, cavo (Norme e regolamenti) | ≥ 3000 V |
| Resistenza del conduttore (Norme e Regolamenti) | max. 57 Ω/km (at 20 °C) |
| Grado di infiammabilità secondo UL 94 (Generale) | HB |
| Resistenza di isolamento (Norme e Regolamenti) | ≥ 200 MΩ*km (at 20 °C) |
| Spessore, isolamento (Norme e Regolamenti) | ≥ 0.23 mm (Core insulation) |
| Guaina esterna, colore (Norme e Regolamenti) | black RAL 9005 |
| Tensione nominale, cavo (Norme e Regolamenti) | ≤ 300 V |
| Spessore della guaina esterna (Norme e Regolamenti) | ≥ 0.76 mm |
| Guaina esterna, materiale (Norme e Regolamenti) | PVC |
| Sezione trasversale del conduttore (Norme e Regolamenti) | 5x 0.34 mm² (Signal line) |
| Tipo di cavo (abbreviazione) (Norme e regolamenti) | PVC |
| Diametro esterno del cavo D (Norme e Regolamenti) | 5 mm ±0.15 mm |
| Grado di infiammabilità secondo UL 94 (assegnazione dei pin) | HB |
| Isolamento del conduttore materiale (Norme e Regolamenti) | PVC |
| Temperatura ambiente (funzionamento) (Norme e regolamenti) | -40 °C ... 80 °C (cable, fixed installation) |
| Linea di segnale della struttura del conduttore (Norme e Regolamenti) | 19x 0.15 mm |
| Diametro del nucleo incluso l'isolamento (Norme e Regolamenti) | 1.26 mm ±0.05 mm |
| Contatto | Colore (designazione del segnale) | Contatto (facoltativo) (Materiale) | 1 (M12 plug) | BN | 1 (M12 socket) |
| Raggio minimo di curvatura, installazione fissa (Norme e Regolamenti) | 5 x D |
| Raggio minimo di curvatura, installazione flessibile (Norme e Regolamenti) | 10 x D |
Descrizione del prodotto
Sensor/actuator cable, 5-pole, PVC, black RAL 9005, Straight male connector M12, coding: A, to Straight connection female M12, coding: A, cable length: 0.3 m, Special connection, Pin mapping: 1-1; 2-2
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Sensor/actuator cable, 5-position, PVC, black RAL 9005, Plug straight M12, A-coded, on Socket straight M12, A-coded, cable length: 0.3 m, Special wiring, Pin assignment: 1-1; 2-2; 3-4; 4-3; 5-5
