SAC-5P-M12MR/ 2,0-920/M12FR
SAC-5P-M12MR/ 2,0-920/M12FR 1543935 PHOENIX CONTACT Sensor/actuator cable
$0.00USD
3712 in magazzino
Specifiche chiave
Codice GTIN:4046356103060
(Cavo):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Chiave d'ordine:1543935
(Generale):-20 °C ... 80 °C (cable, flexible installation)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356103060 |
| (Cavo) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Chiave d'ordine | 1543935 |
| (Generale) | -20 °C ... 80 °C (cable, flexible installation) |
| Unità di imballaggio | 1 pc |
| (Dimensioni) | 60 V DC |
| Paese di origine | PL (Poland) |
| RoHS Cina (cavo) | Environmentally Friendly Use Period = 50 |
| REACh SVHC (cavo) | Lead 7439-92-1 |
| Schermatura (generale) | Tinned copper braided shield |
| Tipo di cavo (generale) | CAN Bus/DeviceNet |
| Numero tariffario doganale | 85444290 |
| Attenuazione (generale) | ≤ 22.9 dB/km (with 1 MHz) |
| Colori dei fili (generali) | Red-black, blue-white |
| Accelerazione (generale) | 3 m/s² |
| Peso del cavo (generale) | 90 kg/km |
| Senza alogeni (generale) | in accordance with DIN VDE 0472 part 815 |
| Stile UL AWM (generale) | 21198 (80°C/300 V) |
| Torsione complessiva (Generale) | 2 pairs around a drain wire in the center to the core |
| Doppini intrecciati (generale) | 2 cores to the pair |
| Raggio di curvatura (generale) | 70 mm |
| Capacità del cavo (generale) | nom. 40 nF/km (Data cable) |
| Impedenza d'onda (generale) | 120 Ω ±10 % (with 1 MHz) |
| Linea di segnale AWG (generale) | 24 |
| Struttura del cavo (generale) | 2xAWG24/19+2xAWG22/19 |
| Resistenza del circuito (generale) | ≤ 181.80 Ω/km (Data cable) |
| Percorso di attraversamento (Generale) | 4.5 m |
| Velocità di attraversamento (generale) | 3 m/s |
| Alimentatore AWG (generale) | 22 |
| Resistenza alla fiamma (generale) | UL 1581, Sec. 1060 (FT-1) |
| Altra resistenza (Generale) | Low adhesion |
| Tensione nominale (dimensioni) | 48 V AC |
| Materiale conduttore (generale) | Tin-plated Cu litz wires |
| Resistenza di isolamento (generale) | ≥ 5 GΩ*km (Data cable) |
| Guaina esterna, colore (Generale) | violet RAL 4001 |
| Tensione nominale, cavo (generale) | ≤ 300 V (Peak value, not for high-power applications) |
| Numero di posizioni (Dimensioni) | 5 |
| Guaina esterna, materiale (generale) | PUR |
| Tensione di prova nucleo/nucleo (generale) | 2000 V (50 Hz, 1 min.) |
| Tipo di schermatura di coppia (generale) | Plastic-coated aluminum foil, aluminum side outside |
| Sezione trasversale del conduttore (generale) | 2x 0.25 mm² (Data cable) |
| Copertura dello schermo ottico (generale) | 80 % |
| Numero di cicli di piegatura (generale) | 5000000 |
| Tensione di prova Nucleo/Schermo (Generale) | 2000 V (50 Hz, 1 min.) |
| Tipo di cavo (abbreviazione) (Generale) | 920 |
| Diametro esterno del cavo D (Generale) | 6.7 mm ±0,3 mm |
| Peso per pezzo (imballaggio escluso) | 146.200 g |
| Lunghezza del cavo (dati commerciali chiave) | 2 m |
| Isolamento del conduttore materiale (generale) | Foamed PE (Data cable) |
| Cicli di inserimento/estrazione (Dimensioni) | ≥ 100 |
| Temperatura ambiente (funzionamento) (Generale) | -40 °C ... 80 °C (cable, fixed installation) |
| Linea di segnale della struttura del conduttore (generale) | 19x 0.13 mm |
| Diametro del nucleo incluso l'isolamento (generale) | 1.95 mm ±0.05 mm (Data cable) |
| Struttura del conduttore, alimentazione di tensione (generale) | 19x 0.15 mm |
| Raggio minimo di curvatura, installazione fissa (Generale) | 5 x D |
| Raggio minimo di curvatura, installazione flessibile (Generale) | 10 x D |
| Raggio minimo di curvatura, applicazioni di catene portacavi (generale) | 10 x D |
Descrizione del prodotto

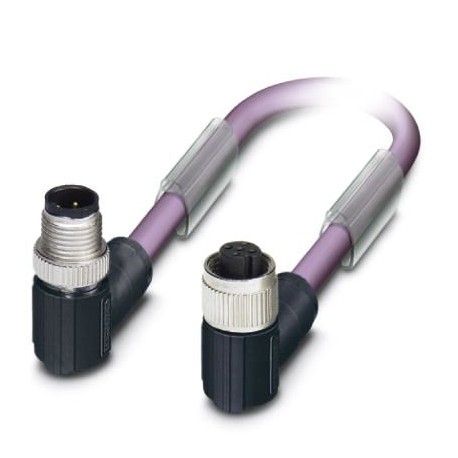

Sensor/actuator cable, 5-pole, M12 angled connector, encoding: A, to M12 angled female, coding: A, cable length: 2 m
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
