SAC-5,0/0,15-116/2XB-1L-Z

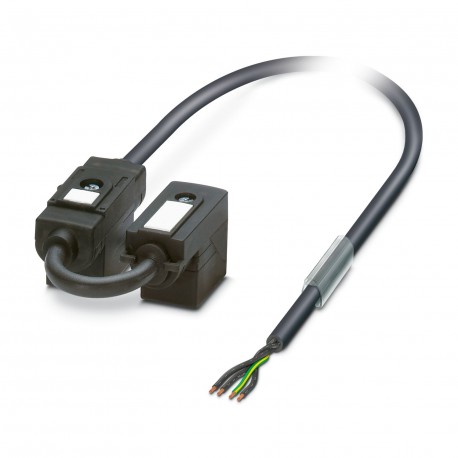

SAC-5,0/0,15-116/2XB-1L-Z 1458224 PHOENIX CONTACT Double valve connector cable
$41.31USD
278 in magazzino
Specifiche chiave
Codice GTIN:4046356638661
(Cavo):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Chiave d'ordine:1458224
Pagina del catalogo:Page 249 (C-2-2017)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356638661 |
| (Cavo) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Chiave d'ordine | 1458224 |
| Pagina del catalogo | Page 249 (C-2-2017) |
| Unità di imballaggio | 1 pc |
| (Dimensioni) | IP67 |
| Paese di origine | DE (Germany) |
| RoHS Cina (cavo) | Environmentally Friendly Use Period = 50 |
| Numero tariffario doganale | 85444290 |
| (Condizioni ambientali) | 24 V DC |
| Materiale di tenuta (generale) | TPU (Seal molded) |
| Coppia (condizioni ambientali) | 0.6 Nm (Valve connector) |
| (Norme e regolamenti) | -5 °C ... 80 °C (cable, flexible installation) |
| Designazione standard (Materiale) | Valve connector |
| Norme/regolamenti (Materiale) | EN 175301-803 |
| Grado di protezione (Dimensioni) | IP65 |
| Tensione nominale (condizioni ambientali) | 24 V AC |
| Visualizzazione dello stato (condizioni ambientali) | 1 LED |
| Tensione inversa (condizioni ambientali) | 50 V |
| Peso per pezzo (imballaggio escluso) | 368.300 g |
| Lunghezza del cavo (dati commerciali chiave) | 5 m |
| Materiale dell'alloggiamento della valvola del tappo (Generale) | TPU |
| Potenza impulsiva Wmax (condizioni ambientali) | 40 W (at 100 µs square-wave pulse) |
| Tensione del terminale (condizioni ambientali) | 70 V (at 2 mA constant current) |
| Materiale di contatto del tappo della valvola (generale) | CuSn |
| Tipo di cavo (Norme e regolamenti) | PUR/PVC, 0.75 mm², black |
| Colori dei fili (standard e regolamenti) | Black 1, black 2, black 3, green/yellow |
| Grado di inquinamento (condizioni ambientali) | 3 |
| Numero di posizioni (condizioni ambientali) | 4 |
| Stile UL AWM (standard e regolamenti) | 20549 |
| Torsione complessiva (Norme e Regolamenti) | 4 wires, twisted |
| Categoria di sovratensione (condizioni ambientali) | II |
| Resistenza di isolamento (condizioni ambientali) | ≥ 100 MΩ |
| Norme/regolamenti (condizioni ambientali) | Valve connector EN 175301-803 |
| Linea di segnale AWG (standard e normative) | 18 |
| Corrente nominale a 40°C (condizioni ambientali) | 4 A |
| Temperatura ambiente (funzionamento) (Dimensioni) | -25 °C ... 85 °C (valve plug) |
| Resistenza alla fiamma (Norme e Regolamenti) | according to DIN VDE 0482 |
| Materiale dell'inserto di contatto del tappo della valvola (generale) | PA 6.6 |
| Materiale della superficie di contatto del tappo della valvola (generale) | Sn |
| Abbreviazione del cavo (Norme e regolamenti) | LiYY11Y-HF |
| Materiale conduttore (Norme e Regolamenti) | Bare Cu litz wires |
| Distanza del connettore della valvola (dati commerciali chiave) | 0.15 m |
| Tensione di prova, cavo (Norme e regolamenti) | 1200 V |
| Resistenza del conduttore (Norme e Regolamenti) | 26 Ω/km (at 20 °C) |
| Grado di infiammabilità secondo UL 94 (Generale) | HB |
| Cicli di inserimento/estrazione (condizioni ambientali) | 50 |
| Grado di infiammabilità secondo UL 94 (Materiale) | HB |
| Resistenza di isolamento (Norme e Regolamenti) | ≥ 20 MΩ*km |
| Circuito/componente di protezione (condizioni ambientali) | Z diode |
| Guaina esterna, colore (Norme e Regolamenti) | black |
| Materiale, guaina interna (Norme e Regolamenti) | PVC |
| Tensione nominale, cavo (Norme e Regolamenti) | 300 V |
| Guaina esterna, materiale (Norme e Regolamenti) | PUR |
| Connettore valvola a vite centrale (dati commerciali chiave) | M3 x 29 |
| Sezione trasversale del conduttore (Norme e Regolamenti) | 4x 0.75 mm² |
| Tipo di cavo (abbreviazione) (Norme e regolamenti) | 116 |
| Diametro esterno del cavo D (Norme e Regolamenti) | 6.3 mm ±0.2 mm |
| Isolamento del conduttore materiale (Norme e Regolamenti) | PVC |
| Temperatura ambiente (funzionamento) (Norme e regolamenti) | -40 °C ... 80 °C (cable, fixed installation) |
| Linea di segnale della struttura del conduttore (Norme e Regolamenti) | 24x 0.20 mm |
| Diametro del nucleo incluso l'isolamento (Norme e Regolamenti) | 1.7 mm ±0.05 mm |
| Raggio di curvatura minimo, installazione fissa (Norme e Regolamenti) | 63 mm |
Descrizione del prodotto
Double Valve Connector Cable, 4-Pole, Free Cable End, to Valve Connectors B (10mm), with 1 LED, connected with Diode Z and Valve Connectors B (10mm), with 1 LED, connected with Diode Z, cable length:
