SAC-4P-M12MS/50-28X/FSSHOD HT

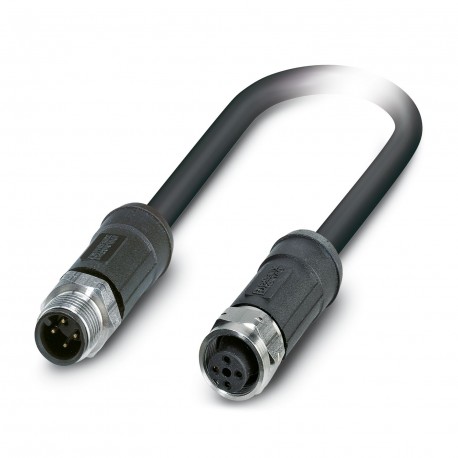

SAC-4P-M12MS/50-28X/FSSHOD HT 1417632 PHOENIX CONTACT Sensor/actuator cable SAC-4P-M12MS/50-28X/FSSHOD HT 14..
$0.00USD
3383 in magazzino
Specifiche chiave
Codice GTIN:4055626118123
(Cavo):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Chiave d'ordine:1417632
Unità di imballaggio:1
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626118123 |
| (Cavo) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Chiave d'ordine | 1417632 |
| Unità di imballaggio | 1 |
| (Dimensioni) | -40 °C ... 85 °C (On sudden changes in temperature (according to IEC 60512-11-4)) |
| ETIM 5.0 (eCl@ss) | EC001855 |
| ETIM 6.0 (eCl@ss) | EC001855 |
| ETIM 7.0 (eCl@ss) | EC001855 |
| RoHS Cina (cavo) | Environmentally Friendly Use Period = 50 |
| REACh SVHC (cavo) | Lead 7439-92-1 |
| UNSPSC 13.2 (ETIM) | 31251501 |
| Numero tariffario doganale | 85444290 |
| (Condizioni ambientali) | 60 V DC |
| Materiale di contatto (generale) | CuSn |
| Materiale, zigrinature (Generale) | Stainless steel |
| Materiale di tenuta (generale) | FPM |
| Codifica (condizioni ambientali) | A - standard |
| Coppia (condizioni ambientali) | 0.4 Nm (M12 connector) |
| (Norme e regolamenti) | -15 °C ... 105 °C (cable, flexible installation) |
| eCl@ss 5.1 (Classificazioni) | 27061801 |
| eCl@ss 6.0 (Classificazioni) | 27279200 |
| eCl@ss 7.0 (Classificazioni) | 27279218 |
| eCl@ss 8.0 (Classificazioni) | 27279218 |
| eCl@ss 9.0 (Classificazioni) | 27060311 |
| Materiale del corpo dell'impugnatura (generale) | PP |
| Designazione standard (Materiale) | M12 connector |
| Norme/regolamenti (Materiale) | IEC 61076-2-101 |
| Materiale portante del contatto (generale) | PP |
| Materiale della superficie di contatto (generale) | Ni/Au |
| Tensione nominale (condizioni ambientali) | 48 V AC |
| Visualizzazione dello stato (condizioni ambientali) | No |
| Lunghezza del cavo (dati commerciali chiave) | 50 m |
| Schermatura (Norme e Regolamenti) | Braided copper wires |
| Tipo di cavo (Norme e regolamenti) | PE-X black |
| Colori dei fili (standard e regolamenti) | brown, white, blue, black |
| Accelerazione (Norme e Regolamenti) | 10 m/s² |
| Peso del cavo (Norme e Regolamenti) | 74 kg/km |
| Grado di inquinamento (condizioni ambientali) | 3 |
| Senza alogeni (Norme e regolamenti) | in accordance with DIN VDE 0472 part 815 |
| Numero di posizioni (condizioni ambientali) | 4 |
| Torsione complessiva (Norme e Regolamenti) | 4 wires, twisted |
| Raggio di curvatura (Norme e Regolamenti) | 68 mm |
| Capacità del cavo (Norme e Regolamenti) | ≤ 100 nF/km (Conductor-conductor, asymmetrical/touching) |
| Resistenza di isolamento (condizioni ambientali) | ≥ 100 MΩ |
| Norme/regolamenti (condizioni ambientali) | M12 connector IEC 61076-2-101 |
| Linea di segnale AWG (standard e normative) | 20 |
| Corrente nominale a 40°C (condizioni ambientali) | 4 A |
| Percorso di attraversamento (Norme e Regolamenti) | 10 m |
| Velocità di attraversamento (Norme e Regolamenti) | 3 m/s |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 105 °C (Plug / socket) |
| Resistenza alla fiamma (Norme e Regolamenti) | according to DIN 60332-1-2 |
| Altre resistenze (Norme e Regolamenti) | UV resistant according to DIN VDE 0276-605 |
| Resistenza all'olio (Norme e Regolamenti) | in accordance with DIN EN 60811-2-1 |
| Abbreviazione del cavo (Norme e regolamenti) | Li2X2X-C-Vl-2X |
| Materiale conduttore (Norme e Regolamenti) | Bare Cu litz wires |
| Proprietà speciali (Norme e Regolamenti) | Irradiated |
| Tensione di prova, cavo (Norme e regolamenti) | ≥ 3000 V AC |
| Induttanza del conduttore (Norme e Regolamenti) | 0.64 mH/km (at 1 kHz) |
| Resistenza del conduttore (Norme e Regolamenti) | ≤ 39 Ω/km (at 20 °C) |
| Grado di infiammabilità secondo UL 94 (Generale) | V0 |
| Cicli di inserimento/estrazione (condizioni ambientali) | ≥ 100 |
| Grado di infiammabilità secondo UL 94 (Materiale) | V0 |
| Resistenza di isolamento (Norme e Regolamenti) | ≥ 100 MΩ*km (at 20 °C) |
| Spessore, isolamento (Norme e Regolamenti) | approx. 0.3 mm (Core insulation) |
| Guaina esterna, colore (Norme e Regolamenti) | black-gray RAL 7021 |
| Materiale, guaina interna (Norme e Regolamenti) | PE-X |
| Tensione nominale, cavo (Norme e Regolamenti) | ≤ 300 V AC |
| Guaina esterna, materiale (Norme e Regolamenti) | PE-X |
| Sezione trasversale del conduttore (Norme e Regolamenti) | 4x 0.5 mm² (Signal line) |
| Copertura dello schermo ottico (Norme e Regolamenti) | 85 % |
| Numero di cicli di piegatura (Norme e Regolamenti) | 1000000 |
| Tipo di cavo (abbreviazione) (Norme e regolamenti) | 28X |
| Diametro esterno del cavo D (Norme e Regolamenti) | 6.8 mm ±0.2 mm |
| Isolamento del conduttore materiale (Norme e Regolamenti) | PE-X |
| Lunghezza della torsione, torsione complessiva (Norme e Regolamenti) | 108.8 mm |
| Temperatura ambiente (funzionamento) (Norme e regolamenti) | -40 °C ... 105 °C (cable, fixed installation) |
| Linea di segnale della struttura del conduttore (Norme e Regolamenti) | 28x 0.15 mm |
| Diametro del nucleo incluso l'isolamento (Norme e Regolamenti) | 1.6 mm ±0.05 mm (Signal line) |
| Raggio di curvatura minimo, installazione fissa (Norme e Regolamenti) | 34 mm |
| Raggio di curvatura minimo, installazione mobile (Norme e Regolamenti) | 68 mm |
Descrizione del prodotto
Sensor/actuator cable, 4-pole, halogen-free PE-X/PE-X, greyish black RAL 7021, shielded, M12 straight male connector, encoding: A, to M12 straight connection female, coding: A, cable length: 50 m, for
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Sensor/actuator cable, 4-position, PE-X/PE-X halogen-free, black-gray RAL 7021, shielded, Plug straight M12, A-coded, on Socket straight M12, A-coded, cable length: 50 m, for outdoor applications, with high-grade steel knurl
