Disponibile Prodotto più richiesto

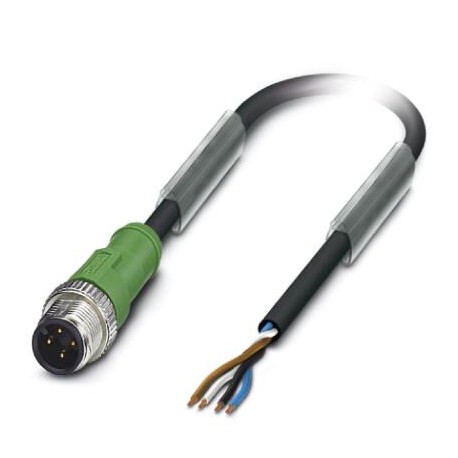

SAC-4P-M12MS/ 1,5-PUR AE
SAC-4P-M12MS/ 1,5-PUR AE 1118842 PHOENIX CONTACT Sensor/actuator cable, 4-position, PUR halogen-free, black-..
$0.00USD
3616 in magazzino
Specifiche chiave
Codice GTIN:4063151047863
Chiave d'ordine:1118842
(Disegni):
Unità di imballaggio:1
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4063151047863 |
| Chiave d'ordine | 1118842 |
| (Disegni) | |
| Unità di imballaggio | 1 |
| (Dimensioni) | IP68 |
| Numero tariffario doganale | 85444290 |
| (Condizioni ambientali) | 250 V DC |
| Materiale di contatto (generale) | CuSn |
| Lunghezza del cavo (Disegni) | 1.5 m |
| Materiale, zigrinature (Generale) | Zinc die-cast, nickel-plated |
| Codifica (condizioni ambientali) | A - standard |
| (Norme e regolamenti) | -25 °C ... 80 °C (cable, flexible installation) |
| eCl@ss 9.0 (Classificazioni) | 27060311 |
| Materiale del corpo dell'impugnatura (generale) | TPU, hardly inflammable, self-extinguishing |
| Grado di protezione (Dimensioni) | IP65 |
| Materiale portante del contatto (generale) | TPU GF |
| Materiale della superficie di contatto (generale) | Ni/Au |
| Tensione nominale (condizioni ambientali) | 250 V AC |
| Visualizzazione dello stato (condizioni ambientali) | No |
| Tipo di cavo (Norme e regolamenti) | PUR halogen-free black |
| Colori dei fili (standard e regolamenti) | brown, white, blue, black |
| Accelerazione (Norme e Regolamenti) | 10 m/s² |
| Peso del cavo (Norme e Regolamenti) | 30 kg/km |
| Grado di inquinamento (condizioni ambientali) | 3 |
| Senza alogeni (Norme e regolamenti) | in accordance with DIN VDE 0472 part 815 |
| Numero di posizioni (condizioni ambientali) | 4 |
| Stile UL AWM (standard e regolamenti) | 20549 / 10493 (80°C/300 V) |
| Torsione complessiva (Norme e Regolamenti) | 4 wires, twisted |
| Categoria di sovratensione (condizioni ambientali) | II |
| Resistenza di isolamento (condizioni ambientali) | ≥ 100 MΩ |
| Linea di segnale AWG (standard e normative) | 22 |
| Corrente nominale a 40°C (condizioni ambientali) | 4 A |
| Percorso di attraversamento (Norme e Regolamenti) | 10 m |
| Velocità di attraversamento (Norme e Regolamenti) | 3 m/s |
| Resistenza alla fiamma (Norme e Regolamenti) | in accordance with UL 758/1581 FT2 |
| Altre resistenze (Norme e Regolamenti) | Highly resistant to acids, alkaline solutions and solvents |
| Resistenza all'olio (Norme e Regolamenti) | in accordance with DIN EN 60811-2-1 |
| Abbreviazione del cavo (Norme e regolamenti) | Li9Y11Y-HF |
| Materiale conduttore (Norme e Regolamenti) | Bare Cu litz wires |
| Proprietà speciali (Norme e Regolamenti) | Flexible cable conduit capable |
| Tensione di prova, cavo (Norme e regolamenti) | ≥ 3000 V |
| Resistenza del conduttore (Norme e Regolamenti) | ≤ 58 Ω/km |
| Grado di infiammabilità secondo UL 94 (Generale) | HB |
| Cicli di inserimento/estrazione (condizioni ambientali) | ≥ 100 |
| Grado di infiammabilità secondo UL 94 (Materiale) | HB |
| Resistenza di isolamento (Norme e Regolamenti) | ≥ 1 GΩ*km |
| Spessore, isolamento (Norme e Regolamenti) | ≥ 0.21 mm |
| Guaina esterna, colore (Norme e Regolamenti) | black-gray RAL 7021 |
| Tensione nominale, cavo (Norme e Regolamenti) | ≤ 300 V |
| Spessore della guaina esterna (Norme e Regolamenti) | approx. 0.5 mm |
| Guaina esterna, materiale (Norme e Regolamenti) | PUR |
| Sezione trasversale del conduttore (Norme e Regolamenti) | 4x 0.34 mm² |
| Numero di cicli di piegatura (Norme e Regolamenti) | 10000000 |
| Tipo di cavo (abbreviazione) (Norme e regolamenti) | PUR |
| Diametro esterno del cavo D (Norme e Regolamenti) | 4.2 mm ±0.15 mm |
| Isolamento del conduttore materiale (Norme e Regolamenti) | PP |
| Temperatura ambiente (funzionamento) (Norme e regolamenti) | -40 °C ... 80 °C (cable, fixed installation) |
| Linea di segnale della struttura del conduttore (Norme e Regolamenti) | 42x 0.10 mm |
| Diametro del nucleo incluso l'isolamento (Norme e Regolamenti) | 1.27 mm ±0.02 mm |
| Disegno dimensionaleSpina, M12 x 1, dritta, schermata (Disegni) | |
| Raggio minimo di curvatura, installazione fissa (Norme e Regolamenti) | 5 x D |
| Raggio minimo di curvatura, installazione flessibile (Norme e Regolamenti) | 10 x D |
| Raggio minimo di curvatura, applicazioni di catene portacavi (Norme e Regolamenti) | 10 x D |
| Schema elettricoAssegnazione dei pin Spina M12, 4 pos., codifica A, vista lato spina (Disegni) |
Descrizione del prodotto
Sensor/actuator cable, 4-pole, halogen-free PUR, grayish black RAL 7021, Straight male connector M12, coding: A, to free cable end, cable length: 1.5 m, Ferrules
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Dimensional drawingPlug, M12 x 1, straight, shielded
