SAC-4P-M12MRT/ 0,5-PUR/FRT SH

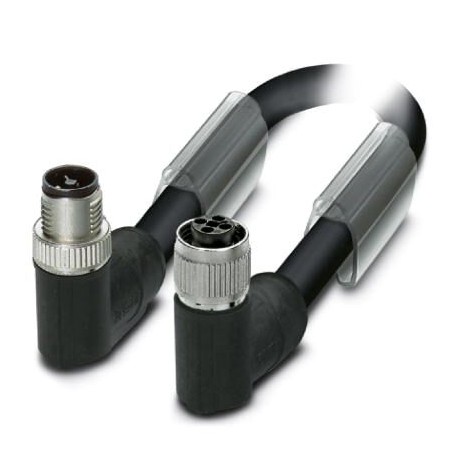

SAC-4P-M12MRT/ 0,5-PUR/FRT SH 1102085 PHOENIX CONTACT Power cable, 4-position, PUR halogen-free, black RAL 9..
$0.00USD
3284 in magazzino
Specifiche chiave
Codice GTIN:4055626962344
(Cavo):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Chiave d'ordine:1102085
(Disegni):
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626962344 |
| (Cavo) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Chiave d'ordine | 1102085 |
| (Disegni) | |
| Unità di imballaggio | 1 pc |
| (Dimensioni) | IP67 |
| Paese di origine | DE (Germany) |
| RoHS Cina (cavo) | Environmentally Friendly Use Period = 50 |
| REACh SVHC (cavo) | DOTE 15571-58-1 |
| Numero tariffario doganale | 85444290 |
| Quantità minima d'ordine | 50 pc |
| Materiale di contatto (generale) | CuZn |
| Lunghezza del cavo (Disegni) | 0.5 m |
| Materiale, zigrinature (Generale) | Zinc die-cast, nickel-plated |
| Codifica (condizioni ambientali) | T power |
| Coppia (condizioni ambientali) | 0.4 Nm (M12 connector) |
| (Norme e regolamenti) | -30 °C ... 90 °C (cable, flexible installation) |
| eCl@ss 9.0 (Classificazioni) | 27060311 |
| Materiale del corpo dell'impugnatura (generale) | PP |
| Grado di protezione (Dimensioni) | IP65 |
| Materiale portante del contatto (generale) | PA |
| Materiale della superficie di contatto (generale) | Ni/Au |
| Tensione nominale (condizioni ambientali) | 63 V DC |
| Standard/specifiche (materiale) | M12 connector IEC 61076-2-111 |
| Visualizzazione dello stato (condizioni ambientali) | No |
| Peso per pezzo (imballaggio escluso) | 140.000 g |
| Schermatura (Norme e Regolamenti) | Tinned copper-braided shield, approx. 85% covering |
| Tipo di cavo (Norme e regolamenti) | PUR halogen-free black |
| Area di gestione del colore (condizioni ambientali) | black |
| Colori dei fili (standard e regolamenti) | brown, white, blue, black |
| Accelerazione (Norme e Regolamenti) | 10 m/s² |
| Grado di inquinamento (condizioni ambientali) | 3 |
| Senza alogeni (Norme e regolamenti) | according to VDE 0282-13 Appendix C |
| Numero di posizioni (condizioni ambientali) | 4 |
| Torsione complessiva (Norme e Regolamenti) | 4 wires optimally twisted |
| Categoria di sovratensione (condizioni ambientali) | III |
| Forza di torsione (Norme e Regolamenti) | ± 25 °/m |
| Raggio di curvatura (Norme e Regolamenti) | 97 mm |
| Resistenza di isolamento (condizioni ambientali) | ≥ 100 MΩ |
| Norme/regolamenti (condizioni ambientali) | M12 connector IEC 61076-2-111 |
| Corrente nominale a 40°C (condizioni ambientali) | 12 A |
| Percorso di attraversamento (Norme e Regolamenti) | 10 m |
| Velocità di attraversamento (Norme e Regolamenti) | 3 m/s |
| Alimentazione AWG (Norme e Regolamenti) | 16 |
| Temperatura ambiente (funzionamento) (Dimensioni) | -25 °C ... 85 °C (Plug / socket) |
| Resistenza alla fiamma (Norme e Regolamenti) | according to EN 60332-1-2 |
| Resistenza all'olio (Norme e Regolamenti) | in accordance with DIN EN 60811-2-1 |
| Abbreviazione del cavo (Norme e regolamenti) | LS9YC11Y-OB |
| Materiale conduttore (Norme e Regolamenti) | Bare Cu litz wires |
| Tensione di prova, cavo (Norme e regolamenti) | 1500 V AC (5 min.) |
| Resistenza del conduttore (Norme e Regolamenti) | ≤ 13.3 Ω/km (at 20 °C) |
| Grado di infiammabilità secondo UL 94 (Generale) | V0 |
| Cicli di inserimento/estrazione (condizioni ambientali) | > 100 |
| Grado di infiammabilità secondo UL 94 (Materiale) | V0 |
| Resistenza di isolamento (Norme e Regolamenti) | ≥ 10 MΩ*km (at 20 °C) |
| Circuito/componente di protezione (condizioni ambientali) | unwired |
| Spessore, isolamento (Norme e Regolamenti) | 1.2 mm (Outer cable sheath) |
| Guaina esterna, colore (Norme e Regolamenti) | black RAL 9005 |
| Tensione nominale, cavo (Norme e Regolamenti) | 300 V AC |
| Guaina esterna, materiale (Norme e Regolamenti) | PUR |
| Sezione trasversale del conduttore (Norme e Regolamenti) | 4x 1.5 mm² |
| Numero di cicli di piegatura (Norme e Regolamenti) | 4000000 |
| Tipo di cavo (abbreviazione) (Norme e regolamenti) | PUR |
| Diametro esterno del cavo D (Norme e Regolamenti) | 9.7 mm ±0,3 mm |
| Disegno dimensionale Spina maschio M12 x 1, angolata (Disegni) | |
| Isolamento del conduttore materiale (Norme e Regolamenti) | PP |
| Temperatura ambiente (funzionamento) (Norme e regolamenti) | -40 °C ... 90 °C (cable, fixed installation) |
| Diametro del nucleo incluso l'isolamento (Norme e Regolamenti) | 2.4 mm |
| Schema elettricoAssegnazione dei contatti del connettore/presa M12 (Disegni) | |
| Raggio di curvatura minimo, installazione fissa (Norme e Regolamenti) | 49 mm |
| Raggio di curvatura minimo, installazione mobile (Norme e Regolamenti) | 73 mm |
| Schema di principioAssegnazione dei pin della presa M12, 4 pos., codifica T, vista laterale della presa (Disegni) |
Descrizione del prodotto
Power cable, 4-pole halogen-free, shielded (Advanced Shielding Technology), Angled connector M12, coding: T, to Angled female M12, coding: T, cable length: 0.5 m, for direct current up to 12 A/63 V
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Dimensional drawingM12 x 1 male plug, angled
