SAC-4P-35,0-PUR/M 8FS

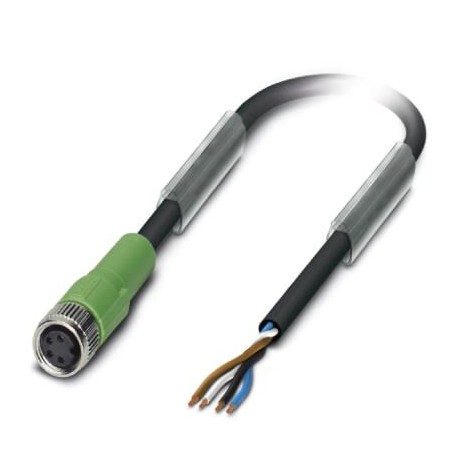

SAC-4P-35,0-PUR/M 8FS 1085914 PHOENIX CONTACT Sensor/actuator cable, 4-position, PUR halogen-free, black-gra..
$0.00USD
3526 in magazzino
Specifiche chiave
Codice GTIN:4055626875897
Chiave d'ordine:1085914
(Disegni):
Unità di imballaggio:1
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626875897 |
| Chiave d'ordine | 1085914 |
| (Disegni) | |
| Unità di imballaggio | 1 |
| (Dimensioni) | 60 V DC |
| ETIM 6.0 (eCl@ss) | EC001855 |
| ETIM 7.0 (eCl@ss) | EC001855 |
| Codifica (Dimensioni) | A - standard |
| Numero tariffario doganale | 85444290 |
| Materiale di contatto (generale) | CuSn |
| Lunghezza del cavo (Disegni) | 35 m |
| Materiale, zigrinature (Generale) | Zinc die-cast, nickel-plated |
| Tensione nominale (dimensioni) | 48 V AC |
| Materiale di tenuta (generale) | NBR |
| Visualizzazione dello stato (dimensioni) | No |
| (Norme e regolamenti) | -25 °C ... 80 °C (cable, flexible installation) |
| eCl@ss 6.0 (Classificazioni) | 27279200 |
| eCl@ss 7.0 (Classificazioni) | 27279218 |
| eCl@ss 9.0 (Classificazioni) | 27060311 |
| Materiale del corpo dell'impugnatura (generale) | TPU, hardly inflammable, self-extinguishing |
| Grado di inquinamento (Dimensioni) | 3 |
| Numero di posizioni (Dimensioni) | 4 |
| Categoria di sovratensione (Dimensioni) | II |
| Materiale portante del contatto (generale) | TPU GF |
| Materiale della superficie di contatto (generale) | Ni/Au |
| Resistenza di isolamento (dimensioni) | ≥ 100 MΩ |
| Corrente nominale a 40°C (Dimensioni) | 4 A |
| Tipo di cavo (Norme e regolamenti) | PUR halogen-free black |
| Colori dei fili (standard e regolamenti) | brown, white, blue, black |
| Accelerazione (Norme e Regolamenti) | 5 m/s² |
| Peso del cavo (Norme e Regolamenti) | 23 kg/km |
| Senza alogeni (Norme e regolamenti) | in accordance with DIN VDE 0472 part 815 |
| Stile UL AWM (standard e regolamenti) | 20549 / 10493 (80°C/300 V) |
| Torsione complessiva (Norme e Regolamenti) | 4 wires, twisted |
| Raggio di curvatura (Norme e Regolamenti) | 44 mm |
| Linea di segnale AWG (standard e normative) | 24 |
| Percorso di attraversamento (Norme e Regolamenti) | 10 m |
| Velocità di attraversamento (Norme e Regolamenti) | 3 m/s |
| Resistenza alla fiamma (Norme e Regolamenti) | in accordance with UL 758/1581 FT2 |
| Altre resistenze (Norme e Regolamenti) | Highly resistant to acids, alkaline solutions and solvents |
| Resistenza all'olio (Norme e Regolamenti) | in accordance with DIN EN 60811-2-1 |
| Abbreviazione del cavo (Norme e regolamenti) | Li9Y11Y-HF |
| Materiale conduttore (Norme e Regolamenti) | Bare Cu litz wires |
| Proprietà speciali (Norme e Regolamenti) | Flexible cable conduit capable |
| Tensione di prova, cavo (Norme e regolamenti) | ≥ 3000 V |
| Resistenza del conduttore (Norme e Regolamenti) | max. 78 Ω/km (at 20 °C) |
| Grado di infiammabilità secondo UL 94 (Generale) | HB |
| Grado di infiammabilità secondo UL 94 (Materiale) | HB |
| Resistenza di isolamento (Norme e Regolamenti) | ≥ 100 GΩ*km (at 20 °C) |
| Spessore, isolamento (Norme e Regolamenti) | ≥ 0.21 mm (Core insulation) |
| Guaina esterna, colore (Norme e Regolamenti) | black-gray RAL 7021 |
| Tensione nominale, cavo (Norme e Regolamenti) | ≤ 300 V |
| Guaina esterna, materiale (Norme e Regolamenti) | PUR |
| Sezione trasversale del conduttore (Norme e Regolamenti) | 4x 0.25 mm² (Signal line) |
| Numero di cicli di piegatura (Norme e Regolamenti) | 10000000 |
| Tipo di cavo (abbreviazione) (Norme e regolamenti) | PUR |
| Disegno dimensionalePresa M8 x 1, dritta (Disegni) | |
| Diametro esterno del cavo D (Norme e Regolamenti) | 3.95 mm ±0.15 mm |
| Lunghezza di spelatura dell'estremità libera del conduttore (Disegni) | 50 mm |
| Isolamento del conduttore materiale (Norme e Regolamenti) | PP |
| Temperatura ambiente (funzionamento) (Norme e regolamenti) | -40 °C ... 80 °C (cable, fixed installation) |
| Linea di segnale della struttura del conduttore (Norme e Regolamenti) | 32x 0.10 mm |
| Diametro del nucleo incluso l'isolamento (Norme e Regolamenti) | 1.17 mm ±0.02 mm (Signal line) |
| Raggio di curvatura minimo, installazione fissa (Norme e Regolamenti) | 20 mm |
| Raggio di curvatura minimo, installazione mobile (Norme e Regolamenti) | 40 mm |
| Schema elettricoAssegnazione pin Presa M8, 4 pos., vista lato femmina (Disegni) |
Descrizione del prodotto
Sensor/actuator cable, 4-pole, halogen-free PUR, greyish black RAL 7021, free cable end, to Straight connection female M8, cable length: 35 m
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Dimensional drawingSocket M8 x 1, straight
