SAC-3P-MS/ 1,5-PUR/C-1L-Z SCO

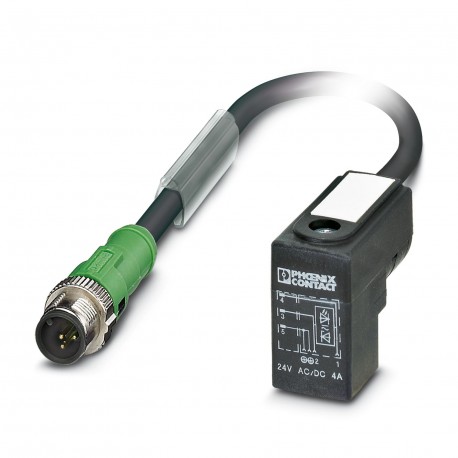

SAC-3P-MS/ 1,5-PUR/C-1L-Z SCO 1435454 PHOENIX CONTACT Sensor/actuator cable
$19.11USD
558 in magazzino
Specifiche chiave
:24 V DC
Tipo:Plug straight M12 SPEEDCON
Codifica:A
Materiale:CuSn (Contact)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| 24 V DC | |
| Tipo | Plug straight M12 SPEEDCON |
| Codifica | A |
| Materiale | CuSn (Contact) |
| schermato | no |
| Tipo di cavo | PUR halogen-free black [PUR] |
| Applicazione | Standard |
| Tipo di codifica | A |
| Potenza dell'impulso | 40 W (at 100 µs square-wave pulse) |
| Lunghezza del cavo | 1.5 m |
| Peso del cavo | 30 kg/km |
| Senza alogeni | in accordance with DIN VDE 0472 part 815 |
| Tipo di bloccaggio | SPEEDCON |
| Tipo di prodotto | Sensor/actuator cable with valve connector |
| Tensione di prova | ≥ 1200 V |
| Stile UL AWM | 20549 |
| Viti di fissaggio | M2,5 x 27,5 |
| Colpo di scena generale | 3 wires, twisted |
| Materiale di tenuta | TPU |
| Visualizzazione dello stato | 1 LED |
| Linea di segnale AWG | 20 |
| tensione inversa | 50 V |
| Materiale di contatto | CuSn |
| Resistenza alla fiamma | according to DIN VDE 0482 |
| Altra resistenza | largely oil-resistant |
| Tensione terminale | 70 V (at 2 mA constant current) |
| Resistenza all'olio | in accordance with DIN EN 60811-2-1 |
| Materiale conduttore | Bare Cu litz wires |
| Corrente nominale IN | 4 A |
| Tensione nominale UN | 24 V AC |
| Filo singolo, colore | black 1, black 2, green/yellow |
| Grado di inquinamento | 3 |
| Disegno dimensionale | |
| Numero di posizioni | 3 |
| Grado di protezione | IP65 |
| Numero di prese per cavi | 1 |
| Categoria di sovratensione | III |
| Designazione standard | M12 connector |
| Resistenza di isolamento | ≥ 100 MΩ |
| Materiale del corpo dell'impugnatura | TPU |
| Guaina esterna, colore | black-gray RAL 7021 |
| Tensione nominale, cavo | ≤ 300 V |
| Guaina esterna, materiale | PUR |
| Visualizzazione dello stato presente | Yes |
| Sezione trasversale del conduttore | 3x 0.5 mm² |
| Diametro esterno del cavo | 4.50 mm ±0.2 mm |
| Materiale portante del contatto | TPU GF |
| Materiale della superficie di contatto | Ni/Au |
| Materiale di isolamento del filo | PP |
| Standard/specifiche | IEC 61076-2-101 |
| Resistenza massima del conduttore | 39 Ω/km (at 20 °C) |
| Cicli di inserimento/ritiro | ≥ 100 (M12 connector) |
| Materiale dell'alloggiamento della valvola del tappo | TPU |
| Materiale per il collegamento a vite | Zinc die-cast, nickel-plated |
| Diametro del filo incluso isolamento | 1.5 mm ±0.05 mm (Signal line) |
| Temperatura ambiente (funzionamento) | -40 °C ... 80 °C (cable, fixed installation) |
| Linea di segnale della struttura del conduttore | 28x 0.15 mm |
| Capacità di carico dinamico (flessione) | Max. bending cycles: 15000000, Bending radius: 50 mm, Traversing path: 0.9 m, Traversing rate: 5 m/s, Acceleration: 30 m/s² |
| Materiale dell'inserto di contatto del tappo della valvola | PA 6.6 |
| Grado di infiammabilità secondo UL 94 | HB |
| Raggio minimo di curvatura, installazione fissa | 5 x D |
| Raggio di curvatura minimo, installazione fissa | 22.5 mm |
| Raggio di curvatura minimo, installazione flessibile | 10 x D |
| Raggio di curvatura minimo, installazione mobile | 45 mm |
Descrizione del prodotto
Sensor/actuator cable, 3-pole halogen-free, M12 straight connector, coding: A SPEEDCON, a C valve connectors (8mm), with 1 LED, connected with Diode Z, cable length: 1.5 m
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
