SAC-3P-10,0-PUO/A-1L-Z OD

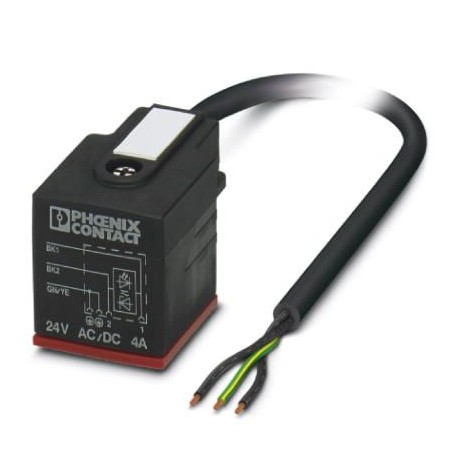

SAC-3P-10,0-PUO/A-1L-Z OD 1407290 PHOENIX CONTACT Sensor/actuator cable
$0.00USD
3238 in magazzino
Specifiche chiave
Codice GTIN:4046356774086
Nota:Made to Order (non-returnable)
(Cavo):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Chiave d'ordine:1407290
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356774086 |
| Nota | Made to Order (non-returnable) |
| (Cavo) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Chiave d'ordine | 1407290 |
| (Generale) | Silicon (Seal snapped in) |
| Pagina del catalogo | Page 180 (NTK-2014) |
| Unità di imballaggio | 1 pc |
| (Dimensioni) | IP68 |
| Paese di origine | PL (Poland) |
| RoHS Cina (cavo) | Environmentally Friendly Use Period = 50 |
| Numero tariffario doganale | 85444290 |
| (Condizioni ambientali) | 24 V DC |
| Materiale di tenuta (generale) | TPU (Seal molded) |
| Coppia (condizioni ambientali) | 0.6 Nm ... 0.8 Nm (Valve connector) |
| (Norme e regolamenti) | -15 °C ... 105 °C (cable, flexible installation) |
| Designazione standard (Materiale) | Valve connector |
| Norme/regolamenti (Materiale) | EN 175301-803 |
| Grado di protezione (Dimensioni) | IP65 |
| Tensione nominale (condizioni ambientali) | 24 V AC |
| Visualizzazione dello stato (condizioni ambientali) | 1 LED |
| Peso per pezzo (imballaggio escluso) | 461.900 g |
| Lunghezza del cavo (dati commerciali chiave) | 10 m |
| Materiale dell'alloggiamento della valvola del tappo (Generale) | TPU |
| Materiale di contatto del tappo della valvola (generale) | CuSn |
| Tipo di cavo (Norme e regolamenti) | PUR halogen-free black |
| Area di gestione del colore (condizioni ambientali) | black |
| Coppia di serraggio (condizioni ambientali) | 0.8 Nm for IP66K |
| Colori dei fili (standard e regolamenti) | black 1, black 2, green/yellow |
| Grado di inquinamento (condizioni ambientali) | 3 |
| Senza alogeni (Norme e regolamenti) | in accordance with DIN VDE 0472 part 815 |
| Numero di posizioni (condizioni ambientali) | 3 |
| Torsione complessiva (Norme e Regolamenti) | 3 wires, twisted |
| Categoria di sovratensione (condizioni ambientali) | III |
| Resistenza di isolamento (condizioni ambientali) | ≥ 100 MΩ |
| Norme/regolamenti (condizioni ambientali) | Valve connector EN 175301-803 |
| Linea di segnale AWG (standard e normative) | 20 |
| Corrente nominale a 40°C (condizioni ambientali) | 4 A |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 85 °C (valve plug) |
| Altre resistenze (Norme e Regolamenti) | UV resistant |
| Materiale dell'inserto di contatto del tappo della valvola (generale) | PA 6.6 |
| Resistenza all'olio (Norme e Regolamenti) | According to DIN EN 50306 |
| Materiale della superficie di contatto del tappo della valvola (generale) | Sn |
| Abbreviazione del cavo (Norme e regolamenti) | Li9Y11Y |
| Materiale conduttore (Norme e Regolamenti) | Tin-plated Cu litz wires |
| Resistenza del conduttore (Norme e Regolamenti) | ≤ 40.1 Ω/km |
| Grado di infiammabilità secondo UL 94 (Generale) | V0 |
| Grado di infiammabilità secondo UL 94 (Materiale) | V0 |
| Resistenza di isolamento (Norme e Regolamenti) | 70 GΩ*km |
| Circuito/componente di protezione (condizioni ambientali) | Z diode |
| Guaina esterna, colore (Norme e Regolamenti) | black RAL 9005 |
| Tensione nominale, cavo (Norme e Regolamenti) | 300 V |
| Guaina esterna, materiale (Norme e Regolamenti) | PUR |
| Tensione di prova nucleo/nucleo (standard e normative) | 3000 V (Spark test) |
| Connettore valvola a vite centrale (dati commerciali chiave) | M3 x 29 |
| Sezione trasversale del conduttore (Norme e Regolamenti) | 3x 0.5 mm² |
| Tipo di cavo (abbreviazione) (Norme e regolamenti) | PUO |
| Diametro esterno del cavo D (Norme e Regolamenti) | 5.9 mm ±0.1 mm |
| Isolamento del conduttore materiale (Norme e Regolamenti) | PP |
| Temperatura ambiente (funzionamento) (Norme e regolamenti) | -40 °C ... 105 °C (cable, fixed installation) |
| Linea di segnale della struttura del conduttore (Norme e Regolamenti) | 16x 0.20 mm |
| Diametro del nucleo incluso l'isolamento (Norme e Regolamenti) | 2 mm ±0.05 mm |
| Raggio minimo di curvatura, installazione fissa (Norme e Regolamenti) | 10 x D |
| Raggio minimo di curvatura, installazione flessibile (Norme e Regolamenti) | 15 x D |
Descrizione del prodotto
Sensor/Actuator Cable, 3-pole halogen-free, free cable end, to Valve Connectors A, with 1 LED, connected to Z-Diode, cable length: 10 m, for outdoor applications, with sterling steel center screw and
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
