SAC-12P- 4,0-35T/FS SH SCO

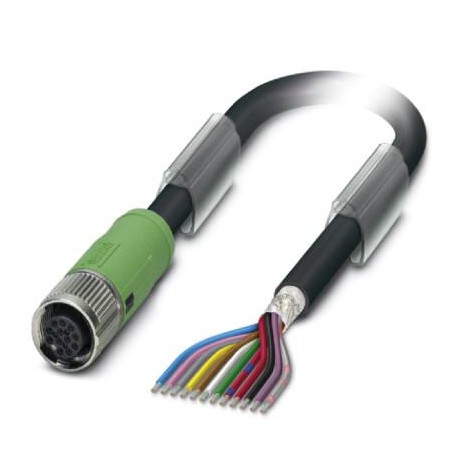

SAC-12P- 4,0-35T/FS SH SCO 1110194 PHOENIX CONTACT Sensor/actuator cable, 12-position, PUR/PVC, black RAL 90..
$0.00USD
4523 in magazzino
Specifiche chiave
Codice GTIN:4063151023997
Chiave d'ordine:1110194
(Disegni):
Unità di imballaggio:1 pc
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4063151023997 |
| Chiave d'ordine | 1110194 |
| (Disegni) | |
| Unità di imballaggio | 1 pc |
| (Dimensioni) | 30 V DC |
| Paese di origine | DE (Germany) |
| REACh SVHC (cavo) | Lead 7439-92-1 |
| Codifica (Dimensioni) | A - standard |
| Numero tariffario doganale | 85444290 |
| Quantità minima d'ordine | 50 pc |
| Materiale di contatto (generale) | CuZn |
| Lunghezza del cavo (Disegni) | 4 m |
| Materiale, zigrinature (Generale) | Zinc die-cast, nickel-plated |
| Tensione nominale (dimensioni) | 30 V AC |
| Materiale di tenuta (generale) | NBR |
| Resistenza alla fiamma (materiale) | DIN VDE 0472 part 804, test type B |
| Altra resistenza (Materiale) | Hydrolysis and microbe resistant as per VDE 0282 section 10 |
| Visualizzazione dello stato (dimensioni) | No |
| (Norme e regolamenti) | -5 °C ... 80 °C (cable, flexible installation) |
| Resistenza all'olio (Materiale) | DIN VDE 0472 Part 803, test type B |
| eCl@ss 9.0 (Classificazioni) | 27060311 |
| Materiale del corpo dell'impugnatura (generale) | TPU, hardly inflammable, self-extinguishing |
| Grado di inquinamento (Dimensioni) | 3 |
| Numero di posizioni (Dimensioni) | 12 |
| Categoria di sovratensione (Dimensioni) | II |
| Materiale portante del contatto (generale) | PA 6.6 |
| Materiale della superficie di contatto (generale) | Ni/Au |
| Resistenza di isolamento (dimensioni) | ≥ 100 MΩ |
| Norme/regolamenti (Dimensioni) | M12 connector IEC 61076-2-101 |
| Corrente nominale a 40°C (Dimensioni) | 1.5 A |
| Standard/specifiche (materiale) | M12 connector IEC 61076-2-101 |
| Peso per pezzo (imballaggio escluso) | 0.000 g |
| Schermatura (Norme e Regolamenti) | Tinned copper braided shield |
| Tipo di cavo (Norme e regolamenti) | Black PUR/PVC twisted pair |
| Colori dei fili (standard e regolamenti) | White-brown, green-yellow, gray-pink, blue-red, black-violet, gray/pink-red/blue |
| Accelerazione (Norme e Regolamenti) | 10 m/s² |
| Peso del cavo (Norme e Regolamenti) | 87 kg/km |
| Stile UL AWM (standard e regolamenti) | 20233 / 1061 (80°C/300 V) |
| Torsione complessiva (Norme e Regolamenti) | Six pairs around the filler to the core |
| Circuito/componente di protezione (dimensioni) | unwired |
| Doppini intrecciati (Norme e Regolamenti) | 2 cores to the pair |
| Raggio di curvatura (Norme e Regolamenti) | 85 mm |
| Linea di segnale AWG (standard e normative) | 26 |
| Percorso di attraversamento (Norme e Regolamenti) | 10 m |
| Velocità di attraversamento (Norme e Regolamenti) | 3 m/s |
| Resistenza alla fiamma (Norme e Regolamenti) | According to DIN EN 60332-1-2 |
| Altre resistenze (Norme e Regolamenti) | hydrolysis and microbe resistant according to EN 50396 |
| Resistenza all'olio (Norme e Regolamenti) | in accordance with DIN EN 60811-2-1 |
| Abbreviazione del cavo (Norme e regolamenti) | LSPYwC11Y |
| Materiale conduttore (Norme e Regolamenti) | Tin-plated Cu litz wires |
| Proprietà speciali (Norme e Regolamenti) | Flexible cable conduit capable |
| Tensione di prova, cavo (Norme e regolamenti) | 1500 V AC |
| Resistenza del conduttore (Norme e Regolamenti) | ≤ 142 Ω/km (at 20 °C) |
| Grado di infiammabilità secondo UL 94 (Generale) | V0 |
| Grado di infiammabilità secondo UL 94 (Materiale) | V0 |
| Resistenza di isolamento (Norme e Regolamenti) | ≥ 10 MΩ*km (at 20 °C) |
| Guaina esterna, colore (Norme e Regolamenti) | black RAL 9005 |
| Materiale, guaina interna (Norme e Regolamenti) | PVC |
| Tensione nominale, cavo (Norme e Regolamenti) | 42 V AC |
| Guaina esterna, materiale (Norme e Regolamenti) | PUR |
| Sezione trasversale del conduttore (Norme e Regolamenti) | 12x 0.14 mm² (Signal line) |
| Copertura dello schermo ottico (Norme e Regolamenti) | 85 % |
| Numero di cicli di piegatura (Norme e Regolamenti) | 2000000 |
| Tipo di cavo (abbreviazione) (Norme e regolamenti) | 35T |
| Diametro esterno del cavo D (Norme e Regolamenti) | 8.5 mm ±0.2 mm |
| Lunghezza di spelatura dell'estremità libera del conduttore (Disegni) | 50 mm () |
| Isolamento del conduttore materiale (Norme e Regolamenti) | PVC |
| Temperatura ambiente (funzionamento) (Norme e regolamenti) | -30 °C ... 80 °C (cable, fixed installation) |
| Linea di segnale della struttura del conduttore (Norme e Regolamenti) | 18x 0.10 mm |
| Diametro del nucleo incluso l'isolamento (Norme e Regolamenti) | 1 mm ±0.05 mm (Signal line) |
| Disegno dimensionalePresa M12-SPEEDCON, dritta, schermata (Disegni) | |
| Raggio minimo di curvatura, installazione fissa (Norme e Regolamenti) | 5 x D |
| Raggio minimo di curvatura, installazione flessibile (Norme e Regolamenti) | 10 x D |
| Schema elettricoAssegnazione pin M12, 12 pos., vista laterale femmina (Disegni) |
Descrizione del prodotto
Sensor/actuator cable, 12-pole, PUR/PVC, black RAL 9005, shielded, free cable end, to M12 SPEEDCON straight connection female, coding: A, cable length: 4 m
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Dimensional drawingSocket M12-SPEEDCON, straight, shielded
