Disponibile Prodotto più richiesto
S204M-Z40

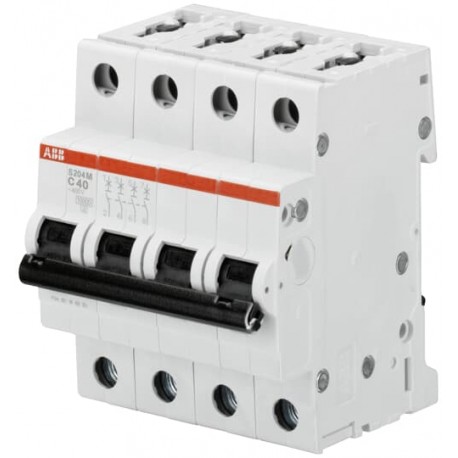

S204M-Z40 2CDS274001R0558 ABB Miniature Circuit Breaker S200M 4P Z – 40A
$0.00USD
4827 in magazzino
Specifiche chiave
Osservazioni: (Accessori):IP40 in enclosure with cover
Identificatore (Accessori):Type
Stato RoHS: (tecnico):Following EU Directive 2002/95/EC August 18, 2005 and amendment
Standard: (Accessori):CSA 22.2 No. 235IEC/EN 60947-2UL 1077
Informazioni fornitore
ABB
Prodotti: 44170
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Osservazioni: (Accessori) | IP40 in enclosure with cover |
| Identificatore (Accessori) | Type |
| Stato RoHS: (tecnico) | Following EU Directive 2002/95/EC August 18, 2005 and amendment |
| Standard: (Accessori) | CSA 22.2 No. 235IEC/EN 60947-2UL 1077 |
| Perdita di potenza: (Accessori) | 16.4 Wat Rated Operating Conditions per Pole 4.1 W |
| ETIM 6: (Download più popolari) | EC000042 - Miniature circuit breaker (MCB) |
| ETIM 7: (Download più popolari) | EC000042 - Miniature circuit breaker (MCB) |
| UNSPSC: (Download più popolari) | 39121614 |
| eClass: (Download più popolari) | 7.0 27141901 |
| Tipo di attuatore: (Accessori) | Insulation group II, black, sealable |
| Informazioni RoHS: (Ordinazione) | 2CDK400003K0203 |
| Tipo di terminale: (Accessori) | Screw Terminals |
| 2CCA880100R0001 (Accessori) | CMS-100PS |
| 2CCA880101R0001 (Accessori) | CMS-101PS |
| 2CCA880102R0001 (Accessori) | CMS-102PS |
| 2CDS200909R0001 (Accessori) | S2C-A1 |
| 2CDS200909R0002 (Accessori) | S2C-A2 |
| 2CDS200912R0001 (Accessori) | S2C-H6R |
| 2CDS200918R0001 (Accessori) | S2C-NT |
| 2CDS200922R0001 (Accessori) | S2C-S/H6R |
| 2CDS200936R0001 (Accessori) | S2C-H11L |
| 2CDS200936R0002 (Accessori) | S2C-H20L |
| 2CDS200936R0003 (Accessori) | S2C-H02L |
| 2CDS200946R0001 (Accessori) | S2C-H6-11R |
| 2CDS200946R0002 (Accessori) | S2C-H6-20R |
| 2CDS200946R0003 (Accessori) | S2C-H6-02R |
| 2CDS200970R0001 (Accessori) | S2C-H01 |
| 2CDS200970R0002 (Accessori) | S2C-H10 |
| 2CSS200911R0001 (Accessori) | S2C-UA 12 DC |
| 2CSS200911R0002 (Accessori) | S2C-UA 24 AC |
| 2CSS200911R0003 (Accessori) | S2C-UA 48 AC |
| 2CSS200911R0004 (Accessori) | S2C-UA 110 AC |
| 2CSS200911R0005 (Accessori) | S2C-UA 230 AC |
| 2CSS200911R0006 (Accessori) | S2C-UA 400 AC |
| 2CSS200911R0007 (Accessori) | S2C-UA 24 DC |
| 2CSS200911R0008 (Accessori) | S2C-UA 48 DC |
| 2CSS200911R0009 (Accessori) | S2C-UA 110 DC |
| 2CSS200911R0010 (Accessori) | S2C-UA 230 DC |
| 2CSS200998R0001 (Accessori) | S2C-BP |
| 2CSS200999R0001 (Accessori) | S2C-EST |
| 2CSS201997R0013 (Accessori) | S2C-CM1 |
| 2CSS203997R0013 (Accessori) | S2C-CM2/3 |
| 2CSS204997R0013 (Accessori) | S2C-CM4 |
| GHS2001901R0003 (Accessori) | S2C-DH |
| Numero di poli: (Accessori) | 4 |
| Materiale dell'alloggiamento: (Accessori) | Insulation Group II, RAL 7035 |
| Grado di inquinamento: (Accessori) | 3 |
| Posizione di montaggio: (Accessori) | Any |
| Coppia di serraggio: (Accessori) | 2.8 N·m |
| Livello confezione 1 EAN: (Dimensioni) | 4016779604963 |
| Livello confezione 2 EAN: (Dimensioni) | 4016779980227 |
| Corrente nominale (In): (Accessori) | 40 A |
| Capacità di collegamento: (Accessori) | Busbar 10 / 10 mm²Flexible with Ferrule 0.75 ... 25 mm²Flexible 0.75 ... 25 mm²Rigid 0.75 ... 35 mm²Stranded 0.75 ... 35 mm² |
| Tensione di funzionamento: (Accessori) | Minimum 12 V ACMinimum 12 V DC |
| Frequenza nominale (f): (Accessori) | 50 Hz60 Hz |
| Tipo di terminale a vite: (Accessori) | Failsafe Bi-directional Cylinder-lift Terminal |
| Grado di protezione: (Accessori) | IP20 |
| Resistenza elettrica: (Accessori) | 10000 AC cycle |
| Montaggio su guida DIN: (Accessori) | TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| Categoria di sovratensione: (Accessori) | III |
| Unità di livello 1 del pacchetto: (Dimensioni) | 1 piece |
| Larghezza livello pacchetto 1: (Dimensioni) | 92 mm |
| Unità di livello 2 del pacchetto: (Dimensioni) | 24 piece |
| Larghezza del pacchetto livello 2: (Dimensioni) | 275 mm |
| Temperatura dell'aria ambiente: (tecnica) | Operation -25 ... +55 °CStorage -40 ... +70 °C |
| Classe di limitazione dell'energia: (Accessori) | 3 |
| Istruzioni e manuali: (Ordinazione) | 2CSC400002D0208 |
| Altezza del pacchetto livello 1: (Dimensioni) | 80 mm |
| Altezza del pacchetto livello 2: (Dimensioni) | 210 mm |
| Condizioni ambientali: (tecniche) | 28 cycleswith 55 °C / 90-96 %and 25 °C / 95-100 % |
| Informazioni ambientali: (Ordinazione) | 2CDK400030D0201 |
| Larghezza netta del prodotto: (Tecnico UL/CSA) | 70 mm |
| Tensione di prova dielettrica: (Accessori) | 50 / 60 Hz, 1 min: 2 kV |
| Altezza netta del prodotto: (Tecnico UL/CSA) | 88 mm |
| Peso netto del prodotto: (UL/CSA tecnico) | 0.5 kg |
| Caratteristica di sgancio: (Accessori) | Z |
| Cacciavite consigliato: (Accessori) | Pozidriv 2 |
| Tensione nominale di funzionamento: (Accessori) | acc. to IEC 60898-1 400 V ACacc. to IEC 60947-2 440 V AC |
| Coppia di serraggio UL/CSA: (ambientale) | 18 in·lb |
| Indicazione della posizione del contatto: (Accessori) | Red ON / Green OFF |
| Dichiarazione di conformità - CE: (Ordinazione) | 2CDK403001D0607 |
| Peso lordo del pacco di livello 1: (dimensioni) | 0.53 kg |
| Peso lordo del pacco di livello 2: (dimensioni) | 14.44 kg |
| Capacità di collegamento UL/CSA: (ambientale) | Busbar 14-8 AWGConductor 14-4 AWG |
| Resistenza meccanica (Nendu): (Accessori) | 20000 cycle |
| Livello di imballaggio 1 Profondità/Lunghezza: (Dimensioni) | 78 mm |
| Profondità/Lunghezza del pacchetto di livello 2: (Dimensioni) | 400 mm |
| Tensione di isolamento nominale (Ui): (Accessori) | acc. to IEC/EN 60664-1 440 V |
| Numero di tariffa doganale: (Informazioni sul contenitore) | 85362010 |
| Profondità/lunghezza netta del prodotto: (UL/CSA tecnico) | 69 mm |
| Quantità minima ordinabile: (Informazioni sul contenitore) | 1 piece |
| Codice di classificazione dell'oggetto: (download più popolari) | F |
| Tensione massima di esercizio UL/CSA: (ambientale) | 125 V DC480Y / 277 V AC |
| Grado di interruzione secondo UL1077: (ambientale) | (125 V DC) 10 kA(277 V AC) 6 kA(480Y / 277 V AC) 6 kA |
| Tensione nominale di tenuta all'impulso (Uimp): (Accessori) | 4 kV(6.2 kV @ sea level)(5.0 kV @ 2000 m) |
| Resistenza agli urti secondo IEC 60068-2-27: (Tecnico) | 25g / 2 shocks / 13 ms |
| Resistenza alle vibrazioni secondo IEC 60068-2-6: (Tecnico) | 5g, 20 cycles at 5 ... 150 ... 5 Hz with load 0.8 In |
| Potere di interruzione nominale di cortocircuito (Ics): (Accessori) | (230 V AC) 18.8 kA |
| Potere di interruzione nominale massimo in caso di cortocircuito (Icu): (Accessori) | (230 V AC) 25 kA(440 V AC) 15 kA |
| Istruzioni e manuali: (Certificati e dichiarazioni (numero del documento)) | 2CSC400002D0208 |
| Scheda tecnica, informazioni tecniche: (Certificati e dichiarazioni (numero del documento)) | 9AKK107046A0423 |
Descrizione del prodotto
More details
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
