Disponibile Prodotto più richiesto
S-PT-EX(I)-24DC

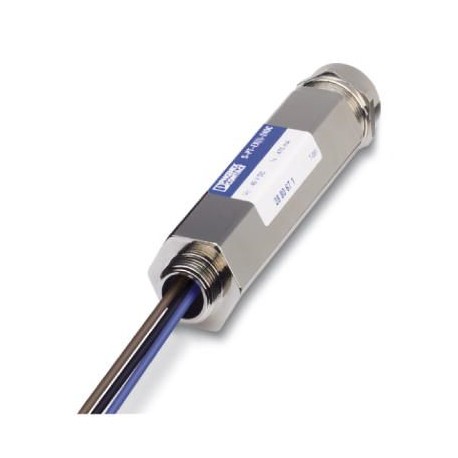

S-PT-EX(I)-24DC 2880671 PHOENIX CONTACT Surge protection device
$0.00USD
3887 in magazzino
Specifiche chiave
Codice GTIN:4046356049016
Nota:Made to Order (non-returnable)
Chiave d'ordine:2880671
(Generale):D1 - 1 kA
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356049016 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 2880671 |
| (Generale) | D1 - 1 kA |
| Pagina del catalogo | Page 130 (C-4-2017) |
| Unità di imballaggio | 1 pc |
| ATEX (Generale) | II 1G Ex ia IIC T4...T6 Ga |
| IECEx (Generale) | Ex ia IIC T4...T6 Ga |
| Paese di origine | DE (Germany) |
| (Dati di connessione) | IEC 60079-26 2006 |
| Numero tariffario doganale | 85363010 |
| (Condizioni ambientali) | EN 60079-11 |
| Altitudine (Dimensioni) | ≤ 2000 m (amsl (above mean sea level)) |
| Corrente nominale (generale) | 350 mA (50 °C) |
| (Conformità / approvazioni) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Tipo (condizioni ambientali) | Screw-in module |
| Colore (condizioni ambientali) | silver |
| Profondità (dati commerciali chiave) | 137 mm |
| Larghezza (dati commerciali chiave) | 33.5 mm |
| (Norme e regolamenti) | 350 mA (T6 / ≤ 50 °C) |
| Altezza (dati commerciali chiave) | 33.5 mm |
| Tensione nominale UN (Generale) | 24 V DC |
| Corrente residua IPE (Generale) | ≤ 2 µA |
| Resistenza in serie (Generale) | 2.2 Ω ±10 % |
| Grado di protezione (Dimensioni) | IP67 |
| Classificazione dei test IEC (generale) | C1 |
| Filettatura della vite (circuito di protezione) | M3 |
| Tipo di montaggio (condizioni ambientali) | direct screw connection |
| RoHS Cina (Conformità/approvazioni) | Environmentally Friendly Use Period = 50 |
| Attenuazione di ingresso aE, sim. (Generale) | typ. 0.5 dB (≤ 1 MHz / 50 Ω) |
| Peso per pezzo (imballaggio escluso) | 402.000 g |
| Materiale dell'alloggiamento (condizioni ambientali) | Zinc die-cast, surface bronzed and nickel-plated |
| Tempo di risposta tA(linea-linea) (Generale) | ≤ 1 ns |
| Lunghezza di spelatura (circuito di protezione) | 6 mm |
| Metodo di connessione (circuito di protezione) | Screw connection |
| Tempo di risposta tA(linea-terra) (Generale) | ≤ 100 ns |
| Coppia di serraggio (circuito di protezione) | 0.6 Nm |
| Tensione continua massima UC (Generale) | 30 V DC |
| Direzione dell'azione (condizioni ambientali) | Line-Line & Line-Earth Ground |
| Durata dell'impulso (linea-linea) (Generale) | C1 - 1 kV/500 A |
| Numero di posizioni (condizioni ambientali) | 3 |
| Messaggio di errore di protezione da sovratensioni (generale) | none |
| Metodo di collegamento IN (circuito di protezione) | Screw terminal blocks |
| Durata dell'impulso (linea-terra) (Generale) | C1 - 1 kV/500 A |
| Tempo di risposta tA (schermo-terra) (Generale) | ≤ 100 ns |
| Metodo di connessione OUT (circuito di protezione) | Connection line |
| Tecnologia di connessione (circuito di protezione) | Screw connection |
| Standard/specifiche (dati di connessione) | EN 61643-21 A2:2013 |
| Durata dell'impulso (scudo-terra) (Generale) | C1 - 1 kV/500 A |
| Tensione residua a In(linea-linea) (Generale) | ≤ 50 V |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 50 °C |
| Corrente effettiva di esercizio ICat UC (Generale) | ≤ 10 µA |
| potenza di ingresso massima Pi (Norme e Regolamenti) | 3 W |
| Sezione trasversale del conduttore AWG (circuito di protezione) | 26 ... 16 |
| Livello di protezione della tensione Up(linea-linea) (Generale) | ≤ 50 V (C1 - 0.5 kV / 250 A) |
| Corrente di ingresso massima Ii (Norme e Regolamenti) | 350 mA (T4 / ≤ 50 °C) |
| Tensione di ingresso massima Ui (Norme e Regolamenti) | 30 V |
| Livello di protezione della tensione Up (linea-terra) (Generale) | ≤ 1.4 kV (C1 - 1 kV/500 A) |
| Sezione trasversale del conduttore solida (circuito di protezione) | 0.14 mm² ... 1.5 mm² |
| Corrente di scarica impulsiva Iimp(10/350) µs (Generale) | 1 kA |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 85 °C |
| Livello di protezione della tensione Up (schermo-terra) (Generale) | ≤ 600 V (C1 - 0.5 kV / 250 A) |
| Sezione trasversale del conduttore flessibile (circuito di protezione) | 0.14 mm² ... 1.5 mm² |
| Induttanza interna massima Li (Norme e Regolamenti) | 1 µH |
| Tensione di isolamento verso terra (Norme e Regolamenti) | 500 V AC |
| Capacità interna massima Ci (Norme e Regolamenti) | 2 nF |
| Temperatura ambiente (funzionamento) (Norme e regolamenti) | -40 °C ... 50 °C |
| Portata di corrente alternata (linea-terra) (Generale) | 10 A - 1 s |
| Frequenza di taglio fg (3 dB), sim. nel sistema da 50 Ohm (generale) | typ. 6 MHz |
| Corrente di scarica nominale In(8/20) µs (linea-linea) (Generale) | 10 kA |
| Frequenza di taglio fg (3 dB), sim. nel sistema da 150 Ohm (generale) | typ. 2.5 MHz |
| Corrente di scarica nominale In(8/20) µs (linea-terra) (Generale) | 10 kA (per path) |
| Corrente impulsiva nominale Ian (10/1000) µs (linea-linea) (Generale) | 30 A |
| Tensione residua con Ian (10/1000) µs (linea-linea) (Generale) | ≤ 50 V |
| Capacità di trasporto di corrente alternata (schermo-terra) (Generale) | 10 A - 1 s |
| Corrente impulsiva nominale Ian (10/1000) µs (linea-terra) (Generale) | 100 A (per path) |
| Corrente di scarica nominale In(8/20) µs (schermo-terra) (Generale) | 10 kA (optional) |
| Corrente impulsiva nominale Ian (10/1000) µs (Schermo-Terra) (Generale) | 100 A |
| Limitazione della tensione di uscita a 1 kV/µs (linea-linea) picco (generale) | ≤ 50 V |
| Limitazione della tensione di uscita a 1 kV/µs (linea-terra) picco (generale) | ≤ 1.4 kV (Direct grounding) |
| Limitazione della tensione di uscita a 1 kV/µs (linea-linea) statica (Generale) | ≤ 50 V |
| Corrente di scarica massima Imax(8/20) µs massimo (linea-linea) (Generale) | 10 kA |
| Limitazione della tensione di uscita a 1 kV/µs (linea-terra) statica (generale) | ≤ 1.4 kV (Direct grounding) |
| Norme per distanze di dispersione e superficiali (condizioni ambientali) | IEC 60664-1 |
| Corrente di scarica massima Imax(8/20) µs massimo (linea-terra) (Generale) | 10 kA (per path) |
| Limitazione della tensione di uscita a 1 kV/µs (schermo-terra) picco (generale) | ≤ 600 V (optional) |
| Corrente di scarica massima Imax(8/20) µs massimo (schermo-terra) (Generale) | 10 kA |
Descrizione del prodotto
Overvoltage protection. in IP67 screw-on module for circ measurement probes. intrinsically safe, direct mounting via ext. thread. M20 x 1.5, cable gland for signal line, circ. of Protec. two-tiered. S
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
