Disponibile Prodotto più richiesto
RS20-US-S0250-0303-014H-001

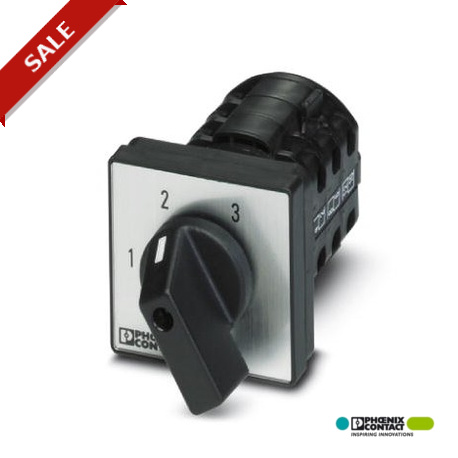

RS20-US-S0250-0303-014H-001 3069718 PHOENIX CONTACT Step switch, without 0 position, Connection method: Scre..
$0.00USD
3702 in magazzino
Specifiche chiave
:4 A (380 - 440 V)
Colore:silver/black
Larghezza:48 mm
Altezza:48 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| 4 A (380 - 440 V) | |
| Colore | silver/black |
| Larghezza | 48 mm |
| Altezza | 48 mm |
| Lunghezza | 81.5 mm |
| Diametro del foro | 7 mm |
| Testo aggiuntivo | Valid for networks with grounded neutral point, overvoltage category III, pollution degree 3 |
| Angolo di commutazione | 60 ° |
| Capacità di interruzione | 150 A (220 - 240 V) |
| Profondità di installazione | 52.50 mm |
| Tensione di sovratensione nominale | 6 kV |
| Corrente di carico massima | 20 A |
| Numero di connessioni | 12 |
| Funzione dell'interruttore rotante | Three steps |
| Corrente continua nominale | 20 A |
| Tensione di isolamento nominale | 690 V |
| Numero del programma di commutazione | S0250 |
| Temperatura ambiente (funzionamento) | -35 °C ... 55 °C (Open, at 100% load, with peaks up to 60°C) |
| Sezione trasversale del conduttore AWG max. | 14 |
| Sezione trasversale del conduttore AWG min. | 20 |
| Sezione trasversale del conduttore solido max. | 2.5 mm² |
| Sezione trasversale del conduttore min. | 0.5 mm² |
| Resistenza nominale alla corrente di breve durata | 140 A |
| Sezione trasversale del conduttore flessibile max. | 2.5 mm² |
| Sezione trasversale del conduttore flessibile min. | 0.75 mm² |
| Sezione trasversale massima del conduttore AWG, flessibile | 14 |
| Sezione trasversale minima del conduttore AWG, flessibile | 18 |
| 2 conduttori con la stessa sezione trasversale, solidi max. | 2.5 mm² |
| 2 conduttori con la stessa sezione trasversale, solidi min. | 0.5 mm² |
| 2 conduttori con la stessa sezione trasversale, multifilari max. | 2.5 mm² |
| 2 conduttori con la stessa sezione trasversale, intrecciati min. | 0.75 mm² |
| Immunità IP al cortocircuito con fusibile di backup massimo | 25 A |
| Due conduttori con la stessa sezione trasversale, AWG solido max. | 14 |
| Due conduttori con la stessa sezione trasversale, AWG solido min. | 20 |
| Due conduttori con la stessa sezione trasversale, AWG intrecciati, max. | 14 |
| Due conduttori con la stessa sezione trasversale, AWG intrecciati, min. | 18 |
| Sezione trasversale del conduttore / flessibile con puntalino con manicotto in plastica min. | 1.5 mm² |
| Sezione trasversale del conduttore / flessibile, con puntalino con manicotto in plastica max. | 1.5 mm² |
| Sezione trasversale del conduttore / flessibile con puntalino senza guaina in plastica max. | 2.5 mm² |
| Sezione trasversale del conduttore / flessibile con puntalino senza manicotto in plastica min. | 2.5 mm² |
| 2 conduttori con la stessa sezione trasversale/trefoli, con puntalino e manicotto in plastica, massimo | 1.5 mm² |
| 2 conduttori con la stessa sezione trasversale/intrecciati, con ghiera e manicotto in plastica, minimo | 1.5 mm² |
| Corrente nominale di funzionamento secondo AC-21A (commutazione di carichi ohmici compresi piccoli sovraccarichi) | 20 A |
| Potenza di commutazione secondo AC-4 (motori a gabbia di scoiattolo: avviamento, inversione, innesto, avanzamento a impulsi) | 0.55 kW (220 - 240 V; 3-phase, 3-pos.) |
| Potenza di commutazione secondo AC-23A (commutazione frequente di motori o altri carichi altamente induttivi) | 3.7 kW (220 - 240 V; 3-phase, 3-pos.) |
| 2 conduttori con la stessa sezione trasversale/trefoli, con puntalino e senza manicotto in plastica, massimo | 2.5 mm² |
| 2 conduttori con la stessa sezione trasversale/trefoli, con puntalino e senza manicotto in plastica, minimo | 2.5 mm² |
| Corrente nominale di esercizio secondo AC-15 (commutazione di azionamenti a solenoide, contattori, valvole, elettromagneti di trazione) | 5 A (220 - 240 V) |
| Corrente nominale di funzionamento secondo AC-22A (commutazione di carichi misti ohmici e induttivi, compresi piccoli sovraccarichi) | 20 A (220 - 500 V) |
| Potenza di commutazione secondo AC-3 (motori a gabbia di scoiattolo: avviamento diretto, spegnimento motori durante il funzionamento, avviamento stella-triangolo (CH16B)) | 3 kW (220 - 240 V; 3-phase, 3-pos.) |
Descrizione del prodotto
More details
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
