Disponibile Prodotto più richiesto
RIF-3-RPT-LV-230AC/3X21

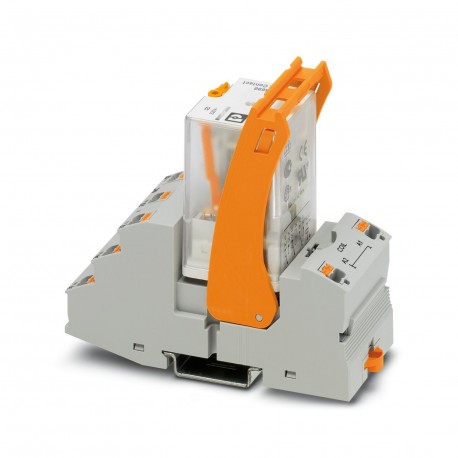

RIF-3-RPT-LV-230AC/3X21 2903292 PHOENIX CONTACT Relay Module
$0.00USD
4517 in magazzino
Specifiche chiave
:124 W (48 V DC)
Colore:gray (RAL 7042)
Profondità:90 mm
Larghezza:40 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| 124 W (48 V DC) | |
| Colore | gray (RAL 7042) |
| Profondità | 90 mm |
| Larghezza | 40 mm |
| Altezza | 103 mm |
| Diametro | 3.2 mm |
| Isolamento | Basic insulation |
| Applicazione | Universal |
| Tensione della bobina | 230 V AC |
| Tipo di prodotto | Relay Module |
| Nota di montaggio | in rows with zero spacing |
| Tipo di montaggio | DIN rail mounting |
| Identificazione | ISA-S71.04. G3 Harsh Group |
| Modalità operativa | 100% operating factor |
| Famiglia di prodotti | RIFLINE complete |
| Frequenza di rete | 50/60 Hz |
| Revisione dell'articolo | 07 |
| Materiale di contatto | AgNi |
| Unità (polarità) | polarized |
| Grado di inquinamento | 2 |
| Lunghezza di spogliatura | 8 mm |
| Metodo di connessione | Push-in connection |
| Posizione di montaggio | any |
| Guida e funzione | monostable |
| Circuito di protezione | Varistor |
| Intervallo di tensione in ingresso | 195.5 V AC ... 253 V AC (20 °C) |
| Tensione di sovratensione nominale | 4 kV |
| Categoria di sovratensione | III |
| Norme/regolamenti | IEC 60947-5-1 |
| Tempo di risposta tipico | 5 ms ... 15 ms |
| Tipo di commutazione del contatto | 3 changeover contacts |
| Corrente di spunto massima | 30 A (20 ms, N/O contacts) |
| Corrente di commutazione minima | 10 mA (24 V) |
| Tipo di contatto dell'interruttore | Single contact |
| Durata meccanica | approx. 2x 107cycles |
| Tensione nominale di ingresso UN | 230 V AC |
| Tensione di isolamento nominale | 250 V AC |
| Tensione massima di commutazione | 250 V AC/DC |
| Tensione minima di commutazione | 10 V (24 mA) |
| Visualizzazione della tensione di esercizio | Yellow LED |
| Intervallo di tempo di rilascio tipico | 5 ms ... 20 ms |
| Sezione trasversale del conduttore AWG | 26 ... 16 (solid) |
| Limitazione della corrente continua | 6 A (see diagram) |
| Corrente di ingresso tipica a UN | 13 mA |
| Data dell'ultima gestione dei dati | 22.08.2024 |
| Grado di protezione (relè) | RT I (Relay) |
| Sezione trasversale del conduttore rigida | 0.14 mm² ... 1.5 mm² |
| Tensione di prova (contatto/contatto) | 2 kVrms(50 Hz, 1 min., contact/contact) |
| Tensione di prova (avvolgimento/contatto) | 2.5 kVrms(50 Hz, 1 min., winding/contact) |
| Temperatura ambiente (funzionamento) | -40 °C ... 50 °C |
| Sezione trasversale del conduttore flessibile | 0.14 mm² ... 1.5 mm² |
| Grado di protezione (base relè) | IP20 (Relay base) |
| Potenza di interruzione (carico ohmico) max. | 144 W (24 V DC) |
| Grado di infiammabilità secondo UL 94 | V2 (Housing) |
| Intervallo di tensione di ingresso in riferimento a UN | see diagram |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Dissipazione di potenza massima per condizioni nominali | 3 W |
| Categoria di utilizzo CB Scheme (IEC 60947-5-1) | AC15, 1.5 A/240 V (N/O contact) |
Descrizione del prodotto
Pre-assembled relay module with push-in connection, consisting of: relay socket, relay with power contact, plug-in indication/antiparasitic module and clamping flange. Contact type: 3 investor contact
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
