Disponibile Prodotto più richiesto
RIF-2-RPT-LV-230AC/4X21/EX

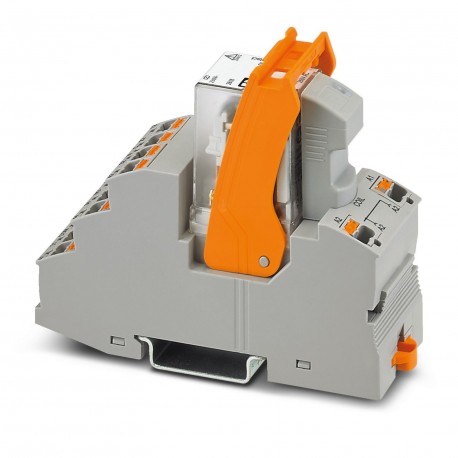

RIF-2-RPT-LV-230AC/4X21/EX 2909739 PHOENIX CONTACT Relay Module
$0.00USD
3363 in magazzino
Specifiche chiave
Codice GTIN:4055626379692
Nota:Made to Order (non-returnable)
Chiave d'ordine:2909739
(Generale):26 ... 16 (flexible)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626379692 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 2909739 |
| (Generale) | 26 ... 16 (flexible) |
| (Lato bobina) | 1 A (at 240 V, AC15) |
| Profondità (Nota) | 75 mm |
| Unità di imballaggio | 10 pc |
| Larghezza (Nota) | 31 mm |
| Altezza (Nota) | 96 mm |
| (Lato contatto) | Class I, Zone 2, Group IIC |
| Paese di origine | CN (China) |
| ATEX (lato contatto) | II 3G Ex ec nC IIC T4 Gc |
| Numero tariffario doganale | 85364900 |
| IECEx (lato contatto) | Ex ec nC IIC T4 Gc |
| Tipo di contatto (lato bobina) | 4 PDTs |
| Nome della connessione (Generale) | Coil side |
| Lunghezza di spogliatura (generale) | 8 mm |
| Metodo di connessione (generale) | Push-in connection |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Materiale di contatto (lato bobina) | AgNi |
| (Lato di inserimento dati di connessione) | 26 ... 16 (flexible) |
| Modalità operativa (lato contatto) | 100% operating factor |
| UL, USA/Canada (lato contatto) | Class I, Div. 2, Groups A, B, C, D T4 |
| (Lato di uscita dei dati di connessione) | Class I, Zone 2, Group IIC |
| Capacità di commutazione (lato bobina) | 2 A (at 24 V, DC13) |
| Certificato IECEx (lato contatto) | IECEx IBE 17.0032X |
| Posizione di montaggio (lato contatto) | any |
| Tensione della bobina (condizioni ambientali) | 230 V AC |
| ATEX (lato uscita dati di connessione) | II 3G Ex ec nC IIC T4 Gc |
| Corrente di spunto massima (lato bobina) | 16 A (20 ms, N/O contact) |
| Corrente di commutazione minima (lato bobina) | 5 mA (at 24 V) |
| Tipo di contatto dell'interruttore (lato bobina) | Single contact |
| Grado di protezione (lato contatto) | IP20 (Relay base) |
| IECEx (lato uscita dati di connessione) | Ex ec nC IIC T4 Gc |
| Istruzioni di montaggio (lato contatto) | In rows with zero spacing |
| Frequenza di rete (condizioni ambientali) | 50/60 Hz |
| Peso per pezzo (imballaggio escluso) | 108.300 g |
| Sezione trasversale del conduttore AWG (generale) | 26 ... 16 (solid) |
| Tensione di commutazione massima (lato bobina) | 250 V AC/DC |
| Tensione minima di commutazione (lato bobina) | 5 V (At 24 mA) |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Durata meccanica (lato contatto) | approx. 2x 107cycles |
| Sezione trasversale del conduttore solido (generale) | 0.14 mm² ... 1.5 mm² |
| Limitazione della corrente continua (lato bobina) | 5 A (see diagram) |
| Circuito di protezione (condizioni ambientali) | Varistor |
| Isolamento (lato uscita dati di collegamento) | Basic insulation |
| Designazione (lato uscita dati di connessione) | Ex zone |
| Sezione trasversale del conduttore flessibile (Generale) | 0.14 mm² ... 1.5 mm² |
| Tempo di risposta tipico (condizioni ambientali) | 5 ms ... 15 ms |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 50 °C |
| Nome della connessione (lato di input dei dati di connessione) | Contact side |
| UL, USA/Canada (lato uscita dati di connessione) | Class I, Div. 2, Groups A, B, C, D T4 |
| Tensione nominale di ingresso UN (condizioni ambientali) | 230 V AC |
| Lunghezza di spelatura (lato di ingresso dei dati di connessione) | 8 mm |
| Limitazione dell'utilizzo (dati commerciali chiave) | EMC: class A product, see manufacturer's declaration in the download area |
| Metodo di connessione (lato input dati di connessione) | Push-in connection |
| Certificato di esame UE del tipo (lato contatto) | IBExU17ATEXB014X |
| Visualizzazione della tensione di esercizio (condizioni ambientali) | Yellow LED |
| Intervallo di tempo di rilascio tipico (condizioni ambientali) | 5 ms ... 20 ms |
| Corrente di ingresso tipica a UN (condizioni ambientali) | 6.5 mA |
| Grado di inquinamento (lato uscita dati di connessione) | 2 |
| Potenza di interruzione (carico ohmico) max. (lato bobina) | 120 W (at 24 V DC) |
| Tensione di sovratensione nominale (lato uscita dati di collegamento) | 2.5 kV |
| Categoria di sovratensione (dati di collegamento lato uscita) | III |
| Norme/regolamenti (lato uscita dati di connessione) | EN/IEC 60079-0 |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 85 °C |
| Tensione di isolamento nominale (dati di collegamento lato uscita) | 250 V AC |
| Contatto relè tensione di prova/contatto relè (lato contatto) | 2 kVrms(50 Hz, 1 min.) |
| Contatto relè/avvolgimento relè di prova della tensione (lato contatto) | 2.5 kVrms(50 Hz, 1 min.) |
| Sezione trasversale del conduttore AWG (lato ingresso dati di connessione) | 26 ... 16 (solid) |
| Sezione trasversale del conduttore solida (lato di ingresso dei dati di connessione) | 0.14 mm² ... 1.5 mm² |
| Intervallo di tensione di ingresso in riferimento a UN (condizioni ambientali) | see diagram |
| Dissipazione di potenza per condizioni nominali (condizioni ambientali) | 1.5 W |
| Sezione trasversale del conduttore flessibile (lato ingresso dati di collegamento) | 0.14 mm² ... 1.5 mm² |
| Grado di infiammabilità secondo UL 94 (dati di collegamento lato uscita) | V2 |
Descrizione del prodotto
Pre-assembled relay module consisting of: relay socket, function insertable module, relay with power contact and clamping flange approved according to ATEX/IECEx (zone 2) and Ex zone class I, div. 2,
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
