Disponibile Prodotto più richiesto
RIF-2-RPT-LV-230AC/2X21
RIF-2-RPT-LV-230AC/2X21 2903310 PHOENIX CONTACT Pre-assembled relay module with push-in connection, consisti..
$0.00USD
4016 in magazzino
Specifiche chiave
:60 Hz
Profondità:75 mm
Larghezza:31 mm
Altezza:96 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| 60 Hz | |
| Profondità | 75 mm |
| Larghezza | 31 mm |
| Altezza | 96 mm |
| Tensione della bobina | 230 V AC |
| Tipo di contatto | 2 PDT |
| Modalità operativa | 100% operating factor |
| Nome della connessione | Coil side |
| Frequenza di rete | 50 Hz |
| Materiale di contatto | AgNi |
| Grado di inquinamento | 2 |
| Lunghezza di spogliatura | 8 mm |
| Metodo di connessione | Push-in connection |
| Posizione di montaggio | any |
| Circuito di protezione | Varistor |
| Grado di protezione | IP20 (Relay socket) |
| Categoria di sovratensione | III |
| Istruzioni di montaggio | In rows with zero spacing |
| Norme/regolamenti | DIN EN 50178 |
| Tempo di risposta tipico | 5 ms ... 15 ms |
| Corrente di spunto massima | 30 A (20 ms, N/O contact) |
| Corrente di commutazione minima | 5 mA (at 24 V) |
| Durata meccanica | Approx. 2 x 107cycles |
| Tensione nominale di ingresso UN | 230 V AC |
| Tensione di isolamento nominale | 250 V AC |
| Tensione massima di commutazione | 250 V AC/DC |
| Tensione minima di commutazione | 5 V (At 24 mA) |
| Visualizzazione della tensione di esercizio | Yellow LED |
| Intervallo di tempo di rilascio tipico | 5 ms ... 20 ms |
| Sezione trasversale del conduttore AWG | 26 ... 16 |
| Limitazione della corrente continua | 8.5 A (see diagram) |
| Corrente di ingresso tipica a UN | 6.5 mA |
| Sezione trasversale del conduttore solido | 0.14 mm² ... 1.5 mm² |
| Temperatura ambiente (funzionamento) | -40 °C ... 50 °C |
| Sezione trasversale del conduttore flessibile | 0.14 mm² ... 1.5 mm² |
| Potenza di interruzione (carico ohmico) max. | 204 W (at 24 V DC) |
| Intervallo di tensione di ingresso in riferimento a UN | see diagram |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Contatto relè di tensione di prova/contatto relè | 2.5 kVrms(50 Hz, 1 min.) |
| Contatto relè/avvolgimento relè di prova della tensione | 2.5 kVrms(50 Hz, 1 min.) |
| Capacità di commutazione secondo DIN VDE 0660/IEC 60947 | 2 A (at 24 V, DC13) |
Descrizione del prodotto

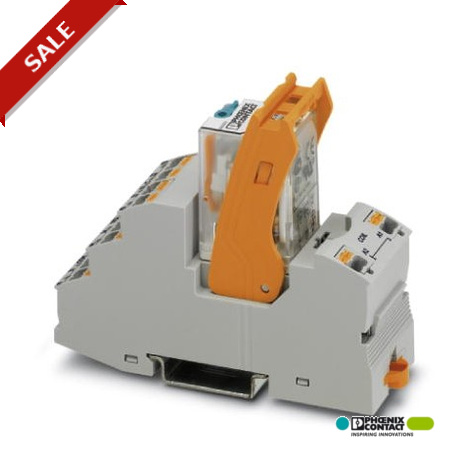

Pre-assembled relay module with push-in connection, consisting of: relay socket, relay with power contact, plug-in indication/antiparasitic module and clamping flange. Contact type: 2 investor contact
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
