Disponibile Prodotto più richiesto
RIF-1-RPT-LV-230AC/2X21MS

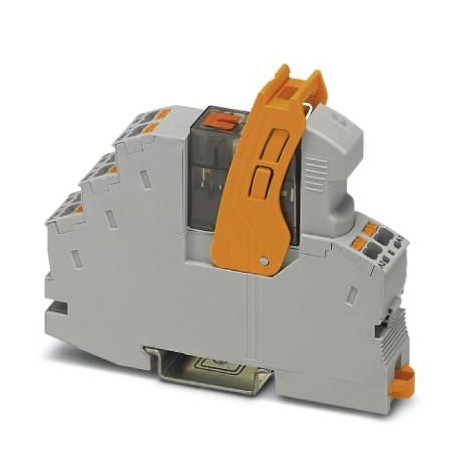

RIF-1-RPT-LV-230AC/2X21MS 2905292 PHOENIX CONTACT Relay Module
$0.00USD
3635 in magazzino
Specifiche chiave
Codice GTIN:4046356945387
Chiave d'ordine:2905292
(Lato bobina):1.5 A (at 230 V, AC15)
Pagina del catalogo:Page 345 (C-5-2017)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356945387 |
| Chiave d'ordine | 2905292 |
| (Lato bobina) | 1.5 A (at 230 V, AC15) |
| Pagina del catalogo | Page 345 (C-5-2017) |
| Profondità (Nota) | 75 mm |
| Unità di imballaggio | 10 pc |
| Larghezza (Nota) | 16 mm |
| Altezza (Nota) | 93 mm |
| (Lato contatto) | 26 ... 16 (flexible) |
| Paese di origine | CN (China) |
| (Dati di connessione 1) | 26 ... 16 (flexible) |
| (Dati di connessione 2) | RT II (Relay) |
| Numero tariffario doganale | 85364900 |
| Isolamento (generale) | safe isolation |
| Tipo di contatto (lato bobina) | 2 PDT |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Materiale di contatto (lato bobina) | AgNi |
| Grado di inquinamento (generale) | 2 |
| Tensione di sovratensione nominale (generale) | 6 kV |
| Nome della connessione (lato contatto) | Coil side |
| Categoria di sovratensione (generale) | III |
| Capacità di commutazione (lato bobina) | 1 A (at 24 V, DC13) |
| Norme/regolamenti (generali) | DIN EN 50178 |
| Lunghezza di spelatura (lato di contatto) | 8 mm |
| Metodo di connessione (lato contatto) | Push-in connection |
| Tensione della bobina (condizioni ambientali) | 230 V AC |
| Corrente di spunto massima (lato bobina) | 16 A (20 ms, N/O contact) |
| Corrente di commutazione minima (lato bobina) | 10 mA (at 12 V) |
| Modalità operativa (Dati di connessione 2) | 100% operating factor |
| Tensione di isolamento nominale (generale) | 250 V AC |
| Tipo di contatto dell'interruttore (lato bobina) | Single contact |
| Nome della connessione (Dati di connessione 1) | Contact side |
| Capacità di commutazione min. (lato bobina) | 120 mW |
| Frequenza di rete (condizioni ambientali) | 50/60 Hz |
| Peso netto (SAP) (Dati di connessione 2) | 70.32 g |
| Lunghezza di spelatura (dati di connessione 1) | 8 mm |
| Peso per pezzo (imballaggio escluso) | 70.320 g |
| Metodo di connessione (Dati di connessione 1) | Push-in connection |
| Tensione di commutazione massima (lato bobina) | 250 V AC/DC |
| Tensione minima di commutazione (lato bobina) | 12 V (at 10 mA) |
| Posizione di montaggio (dati di collegamento 2) | any |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Limitazione della corrente continua (lato bobina) | see diagram |
| Circuito di protezione (condizioni ambientali) | Varistor |
| Grado di protezione (Dati di connessione 2) | IP20 (Relay base) |
| Tensione di prova PDT/PDT (dati di collegamento 2) | 2.5 kVrms(50 Hz, 1 min.) |
| Istruzioni di montaggio (Dati di collegamento 2) | In rows with zero spacing |
| Sezione trasversale del conduttore AWG (lato contatto) | 26 ... 16 (solid) |
| Tempo di risposta tipico (condizioni ambientali) | 4 ms ... 10 ms |
| Durata meccanica (dati di collegamento 2) | approx. 5x 106cycles |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 45 °C |
| Sezione trasversale del conduttore solido (lato contatto) | 0.14 mm² ... 1.5 mm² |
| Durata di vita elettrica (dati di collegamento 2) | see diagram |
| Tensione nominale di ingresso UN (condizioni ambientali) | 230 V AC (50/60 Hz) |
| Limitazione dell'utilizzo (dati commerciali chiave) | EMC: class A product, see manufacturer's declaration in the download area |
| Visualizzazione della tensione di esercizio (condizioni ambientali) | Yellow LED |
| Sezione trasversale del conduttore AWG (dati di collegamento 1) | 26 ... 16 (solid) |
| Sezione trasversale del conduttore flessibile (lato contatto) | 0.14 mm² ... 1.5 mm² |
| Intervallo di tempo di rilascio tipico (condizioni ambientali) | 3 ms ... 20 ms |
| Grado di infiammabilità secondo UL 94 (Generale) | V2 |
| Corrente di ingresso tipica a UN (condizioni ambientali) | 3.5 mA |
| Sezione trasversale del conduttore solida (Dati di collegamento 1) | 0.14 mm² ... 1.5 mm² |
| Potenza di interruzione (carico ohmico) max. (lato bobina) | 192 W (at 24 V DC) |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 85 °C |
| Sezione trasversale del conduttore flessibile (Dati di collegamento 1) | 0.14 mm² ... 1.5 mm² |
| Intervallo di tensione di ingresso in riferimento a UN (condizioni ambientali) | see diagram |
| Dissipazione di potenza per condizioni nominali (condizioni ambientali) | 0.81 W |
| Tensione di prova avvolgimento relè/contatto relè (Dati di collegamento 2) | 4 kVrms(50 Hz, 1 min.) |
Descrizione del prodotto
Pre-assembled relay module with push-in connection, consisting of: relay socket, relay fixing brackets, plug-in anti-parasitic module and relay with power contact with test button and integrated statu
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
RIF-1... relay base, for miniature power relay with 1 or 2 PDTs or solid-state relays of the same design, push-in connection, plug-in option for input/suppressor modules, for mounting on NS 35/7,5
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
