Disponibile Prodotto più richiesto
RIF-0-RSC-24DC/ 1AU

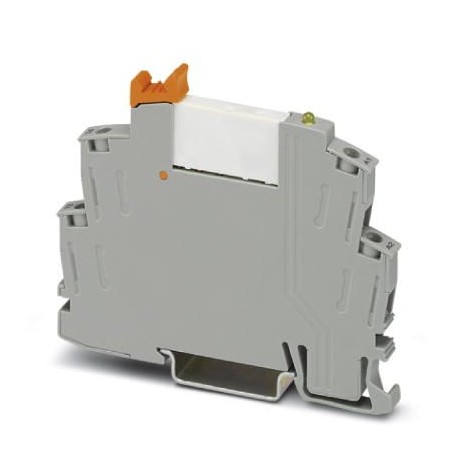

RIF-0-RSC-24DC/ 1AU 2903364 PHOENIX CONTACT Relay Module
$0.00USD
3500 in magazzino
Specifiche chiave
Codice GTIN:4046356731973
Nota:Made to Order (non-returnable)
Chiave d'ordine:2903364
(Lato bobina):3 A (230 V (AC 15))
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356731973 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 2903364 |
| (Lato bobina) | 3 A (230 V (AC 15)) |
| Pagina del catalogo | Page 335 (C-5-2017) |
| Profondità (Nota) | 68 mm |
| Unità di imballaggio | 10 pc |
| Larghezza (Nota) | 6.2 mm |
| Altezza (Nota) | 84 mm |
| (Lato contatto) | 3 A (at 230 V, AC15) |
| Paese di origine | CZ (Czech Republic) |
| (Dati di connessione 1) | 20 ... 14 (flexible) |
| (Dati di connessione 2) | RT III (Relay) |
| Numero tariffario doganale | 85364110 |
| Isolamento (generale) | safe isolation |
| Tipo di contatto (lato bobina) | 1 N/O contact |
| Tensione della bobina (dimensioni) | 24 V DC |
| Coppia (dati di collegamento 1) | 0.5 Nm ... 0.6 Nm |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Materiale di contatto (lato bobina) | AgSnO, hard gold-plated |
| Grado di inquinamento (generale) | 2 |
| Tensione di sovratensione nominale (generale) | 6 kV |
| Categoria di sovratensione (generale) | III |
| Capacità di commutazione (lato bobina) | 1 A (24 V (DC13)) |
| Materiale di contatto (lato contatto) | AgSnO |
| Circuito di protezione (Dimensioni) | Damping diode |
| Norme/regolamenti (generali) | DIN EN 50178 |
| Capacità di commutazione (lato contatto) | 2 A (at 24 V, DC13) |
| Tempo di rilascio tipico (dimensioni) | 8 ms |
| Corrente di spunto massima (lato bobina) | 50 mA |
| Corrente di commutazione minima (lato bobina) | 1 mA (at 12 V) |
| Modalità operativa (Dati di connessione 2) | 100% operating factor |
| Tensione di isolamento nominale (generale) | 250 V AC |
| Tipo di contatto dell'interruttore (lato bobina) | Single contact |
| Tempo di risposta tipico (dimensioni) | 5 ms |
| Nome della connessione (Dati di connessione 1) | Contact side |
| Peso netto (SAP) (Dati di connessione 2) | 29.12 g |
| Lunghezza di spelatura (dati di connessione 1) | 7 mm |
| Peso per pezzo (imballaggio escluso) | 29.120 g |
| Metodo di connessione (Dati di connessione 1) | Screw connection |
| Tensione di commutazione massima (lato bobina) | 30 V AC |
| Corrente di commutazione minima (lato contatto) | 10 mA (at 12 V) |
| Tensione minima di commutazione (lato bobina) | 100 mV (at 10 mA) |
| Posizione di montaggio (dati di collegamento 2) | any |
| Tensione nominale di ingresso UN (Dimensioni) | 24 V DC |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Display della tensione di esercizio (dimensioni) | Yellow LED |
| Limitazione della corrente continua (lato bobina) | 50 mA |
| Grado di protezione (Dati di connessione 2) | IP20 (Relay base) |
| Tensione massima di commutazione (lato contatto) | 250 V AC/DC |
| Tensione minima di commutazione (lato contatto) | 5 V (at 100 mA) |
| Corrente di ingresso tipica a UN (Dimensioni) | 9 mA |
| Istruzioni di montaggio (Dati di collegamento 2) | In rows with zero spacing |
| Limitazione della corrente continua (lato contatto) | 6 A |
| (Lato di contatto (con strato d'oro distrutto)) | 20 ... 14 (flexible) |
| Durata meccanica (dati di collegamento 2) | approx. 2x 107cycles |
| Durata di vita elettrica (dati di collegamento 2) | see diagram |
| Limitazione dell'utilizzo (dati commerciali chiave) | EMC: class A product, see manufacturer's declaration in the download area |
| Sezione trasversale del conduttore AWG (dati di collegamento 1) | 20 ... 12 (solid) |
| Grado di infiammabilità secondo UL 94 (Generale) | V2 |
| Sezione trasversale del conduttore solida (Dati di collegamento 1) | 0.5 mm² ... 4 mm² |
| Potenza di interruzione (carico ohmico) max. (lato bobina) | 1.2 W (at 24 V DC) |
| Coppia (lato di contatto (con strato d'oro distrutto)) | 0.5 Nm ... 0.6 Nm |
| Intervallo di tensione di ingresso in riferimento a UN (Dimensioni) | see diagram |
| Sezione trasversale del conduttore flessibile (Dati di collegamento 1) | 0.5 mm² ... 2.5 mm² |
| Potenza di interruzione (carico ohmico) max. (lato contatto) | 140 W (at 24 V DC) |
| Dissipazione di potenza per condizioni nominali (dimensioni) | 0.22 W |
| Nome della connessione (lato contatto (con strato d'oro distrutto)) | Coil side |
| Lunghezza di spelatura (lato di contatto (con strato d'oro distrutto)) | 7 mm |
| Metodo di collegamento (lato contatto (con strato d'oro distrutto)) | Screw connection |
| Tensione di prova avvolgimento relè/contatto relè (Dati di collegamento 2) | 4 kVrms(50 Hz, 1 min.) |
| Sezione trasversale del conduttore AWG (lato contatto (con strato d'oro distrutto)) | 20 ... 12 (solid) |
| Sezione trasversale del conduttore solida (lato di contatto (con strato d'oro distrutto)) | 0.5 mm² ... 4 mm² |
| Sezione trasversale del conduttore flessibile (lato di contatto (con strato d'oro distrutto)) | 0.5 mm² ... 2.5 mm² |
| Sezione trasversale del conduttore solida (2 conduttori con la stessa sezione trasversale) (Dati di collegamento 1) | 0.5 mm² ... 1.5 mm² |
| Sezione trasversale del conduttore flessibile (2 conduttori con la stessa sezione trasversale) (Dati di collegamento 1) | 0.5 mm² ... 1.5 mm² |
| Sezione trasversale del conduttore solida (2 conduttori con la stessa sezione trasversale) (lato di contatto (con strato d'oro distrutto)) | 0.5 mm² ... 1.5 mm² |
| Sezione trasversale del conduttore flessibile (2 conduttori con la stessa sezione trasversale) (lato di contatto (con strato d'oro distrutto)) | 0.5 mm² ... 1.5 mm² |
Descrizione del prodotto
Pre-assembled relay module with screw connection, consisting of: relay socket with ejector and multi-layer gold contact relay. Contact type: 1 normally open contact. Input voltage: 24 V DC
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Plug-in miniature power relay, with multi-layer gold contact, 1 PDT, input voltage 24 V DC
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
