REL-PR2-230AC/2X21

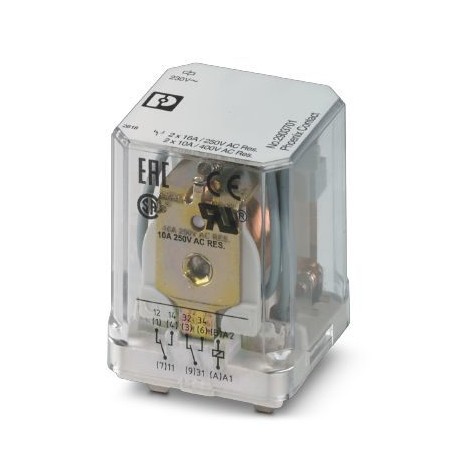

REL-PR2-230AC/2X21 2903701 PHOENIX CONTACT Single relay
$0.00USD
4679 in magazzino
Specifiche chiave
Codice GTIN:4046356759137
Chiave d'ordine:2903701
(Generale):IEC 61810
(Lato bobina):1/2 HP, 240 V AC (N/O contact)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356759137 |
| Chiave d'ordine | 2903701 |
| (Generale) | IEC 61810 |
| (Lato bobina) | 1/2 HP, 240 V AC (N/O contact) |
| Pagina del catalogo | Page 326 (C-5-2017) |
| Unità di imballaggio | 1 pc |
| Paese di origine | PL (Poland) |
| Numero tariffario doganale | 85364900 |
| Isolamento (generale) | Basic insulation |
| Tipo di contatto (lato bobina) | 2 PDT |
| Profondità (dati commerciali chiave) | 45.5 mm |
| Larghezza (dati commerciali chiave) | 38.6 mm |
| (Norme e regolamenti) | No hazardous substances above threshold values |
| Materiale di contatto (lato bobina) | AgNi |
| Altezza (dati commerciali chiave) | 36.1 mm |
| Grado di inquinamento (generale) | 3 |
| Modalità operativa (lato contatto) | 100% operating factor |
| Tensione di sovratensione nominale (generale) | 4 kV |
| Categoria di sovratensione (generale) | III |
| Capacità di commutazione (lato bobina) | 2 A (at 24 V, DC13) |
| Peso netto (SAP) (lato contatto) | 81.6 g |
| Norme/regolamenti (generali) | IEC 60664 |
| Posizione di montaggio (lato contatto) | any |
| Corrente di spunto massima (lato bobina) | 50 A (20 ms, N/O contact) |
| Corrente di commutazione minima (lato bobina) | 10 mA (at 24 V) |
| Tensione di isolamento nominale (generale) | 250 V AC |
| Tipo di contatto dell'interruttore (lato bobina) | Single contact |
| Grado di protezione (lato contatto) | RT I |
| Carico motore monofase (lato bobina) | 800 W (at 230 V, AC3) |
| Tensione di prova PDT/PDT (lato contatto) | 2.5 kVrms(50 Hz, 1 min.) |
| Frequenza di rete (condizioni ambientali) | 50/60 Hz |
| Peso per pezzo (imballaggio escluso) | 81.600 g |
| Tensione di commutazione massima (lato bobina) | 440 V AC |
| Tensione minima di commutazione (lato bobina) | 10 V (At 24 mA) |
| RoHS Cina (standard e regolamenti) | Environmentally friendly use period: unlimited = EFUP-e |
| Durata meccanica (lato contatto) | approx. 107cycles |
| Limitazione della corrente continua (lato bobina) | 16 A |
| Durata di vita elettrica (lato contatto) | see diagram |
| Collegamento secondo lo standard (generale) | CSA |
| Carico motore secondo UL 508 (lato bobina) | 1/3 HP, 120 V AC (N/O contact) |
| Tempo di risposta tipico (condizioni ambientali) | 5 ms ... 25 ms (depending on phase relation) |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 55 °C |
| Tensione nominale di ingresso UN (condizioni ambientali) | 230 V AC |
| Intervallo di tempo di rilascio tipico (condizioni ambientali) | 5 ms ... 20 ms (depending on phase relation) |
| Corrente di ingresso tipica a UN (condizioni ambientali) | 12 mA |
| Potenza di interruzione (carico ohmico) max. (lato bobina) | 384 W (at 24 V DC) |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 85 °C |
| Contatto relè tensione di prova/contatto relè (lato contatto) | 2.5 kVrms(50 Hz, 1 min.) |
| Contatto relè/avvolgimento relè di prova della tensione (lato contatto) | 2.5 kVrms(50 Hz, 1 min.) |
| Intervallo di tensione di ingresso in riferimento a UN (condizioni ambientali) | see diagram |
| Dissipazione di potenza per condizioni nominali (condizioni ambientali) | 2.76 W |
Descrizione del prodotto
High-power plug-in relays with power contacts, 2 inverter contacts, coil voltage: 230 V AC
