Disponibile Prodotto più richiesto
REL-MR-BL-100AC/21HC/MS

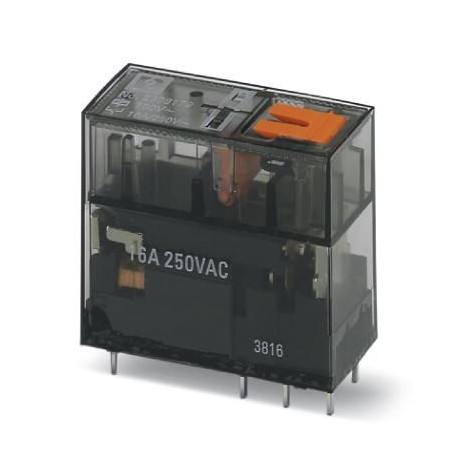

REL-MR-BL-100AC/21HC/MS 2908179 PHOENIX CONTACT Single relay
$0.00USD
3598 in magazzino
Specifiche chiave
Codice GTIN:4055626277882
Chiave d'ordine:2908179
(Generale):IEC 60664
(Lato bobina):66 W (at 220 V DC)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626277882 |
| Chiave d'ordine | 2908179 |
| (Generale) | IEC 60664 |
| (Lato bobina) | 66 W (at 220 V DC) |
| Pagina del catalogo | Page 308 (C-5-2017) |
| Unità di imballaggio | 10 pc |
| Paese di origine | CN (China) |
| Numero tariffario doganale | 85364190 |
| Quantità minima d'ordine | 10 pc |
| Tipo di contatto (lato bobina) | 1 PDT |
| Profondità (dati commerciali chiave) | 25.5 mm |
| Larghezza (dati commerciali chiave) | 13 mm |
| (Norme e regolamenti) | No hazardous substances above threshold values |
| Materiale di contatto (lato bobina) | AgNi |
| Altezza (dati commerciali chiave) | 29 mm |
| Grado di inquinamento (generale) | 2 |
| Modalità operativa (lato contatto) | 100% operating factor |
| Categoria di sovratensione (generale) | III |
| Peso netto (SAP) (lato contatto) | 17 g |
| Norme/regolamenti (generali) | IEC 61810 |
| Posizione di montaggio (lato contatto) | any |
| Corrente di spunto massima (lato bobina) | 32 A (20 ms) |
| Corrente di commutazione minima (lato bobina) | 10 mA (at 12 V) |
| Tensione di isolamento nominale (generale) | 250 V AC |
| Tipo di contatto dell'interruttore (lato bobina) | Single contact |
| Grado di protezione (lato contatto) | RT II |
| Frequenza di rete (condizioni ambientali) | 50/60 Hz |
| Peso per pezzo (imballaggio escluso) | 17.000 g |
| Tensione di commutazione massima (lato bobina) | 250 V AC/DC |
| Tensione minima di commutazione (lato bobina) | 12 V (at 10 mA) |
| RoHS Cina (standard e regolamenti) | Environmentally friendly use period: unlimited = EFUP-e |
| Durata meccanica (lato contatto) | 5x 106cycles |
| Limitazione della corrente continua (lato bobina) | 16 A |
| Durata di vita elettrica (lato contatto) | see diagram |
| Tempo di risposta tipico (condizioni ambientali) | 3 ms ... 12 ms (depending on phase relation) |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 70 °C |
| Tensione nominale di ingresso UN (condizioni ambientali) | 100 V AC |
| Intervallo di tempo di rilascio tipico (condizioni ambientali) | 2 ms ... 8 ms (depending on phase relation) |
| Corrente di ingresso tipica a UN (condizioni ambientali) | 8 mA |
| Potenza di interruzione (carico ohmico) max. (lato bobina) | 384 W (at 24 V DC) |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 85 °C |
| Contatto relè/avvolgimento relè di prova della tensione (lato contatto) | 5 kV AC (50 Hz, 1 min.) |
| Intervallo di tensione di ingresso in riferimento a UN (condizioni ambientali) | 0.8 ... 1.35 (see diagram) |
| Dissipazione di potenza per condizioni nominali (condizioni ambientali) | 0.8 W |
Descrizione del prodotto
Plug-in miniature relay, with power contact, 1 switched contact, check button, mechanical indication of switching position, polarity: bipolar, input voltage: 100 V AC
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
