Disponibile Prodotto più richiesto
REL-MR-12DC/21HC

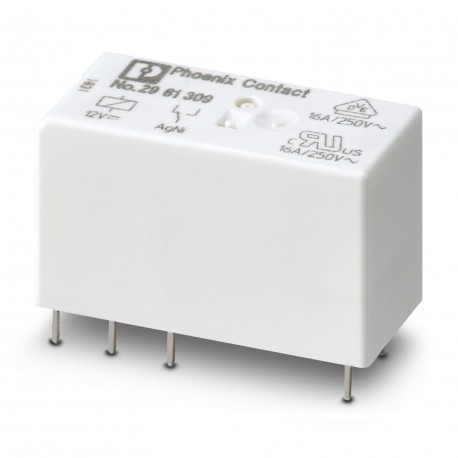

REL-MR- 12DC/21HC 2961309 PHOENIX CONTACT Single relay
$0.00USD
4298 in magazzino
Specifiche chiave
:58 W (at 48 V DC)
Colore:white (RAL 9010)
Profondità:15.7 mm
Larghezza:12.7 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| 58 W (at 48 V DC) | |
| Colore | white (RAL 9010) |
| Profondità | 15.7 mm |
| Larghezza | 12.7 mm |
| Altezza | 29 mm |
| Tipo di prodotto | Single relay |
| Nota di montaggio | Can be aligned without spacing (> 70 °C ≥ 2.5 mm) |
| Identificazione | ISA-S71.04. G3 Harsh Group |
| Modalità operativa | 100% operating factor |
| Resistenza della bobina | 360 Ω ±10 % (at 20 °C) |
| Revisione dell'articolo | 02 |
| Materiale di contatto | AgNi |
| Unità (polarità) | non-polarized |
| Grado di inquinamento | 3 |
| Metodo di connessione | Plug / solder connection |
| Posizione di montaggio | any |
| Guida e funzione | monostable |
| Capacità di commutazione | 2 A (at 24 V, DC13) |
| Disegno dimensionale | |
| Intervallo di tensione in ingresso | 7.8 V DC ... 28.8 V DC |
| Grado di protezione | RT II |
| Categoria di sovratensione | III |
| Tempo di rilascio tipico | 3 ms |
| Norme/regolamenti | IEC 60664 |
| Tempo di risposta tipico | 7 ms |
| Tipo di commutazione del contatto | 1 changeover contact |
| Corrente di spunto massima | 50 A (20 ms) |
| Corrente di commutazione minima | 10 mA (at 12 V) |
| Tipo di contatto dell'interruttore | Single contact |
| Durata meccanica | 3x 107cycles |
| Durata elettrica | see diagram |
| Tensione nominale di ingresso UN | 12 V DC |
| Tensione massima di commutazione | 250 V AC/DC |
| Tensione minima di commutazione | 12 V (at 10 mA) |
| Limitazione della corrente continua | 16 A |
| Corrente di ingresso tipica a UN | 33 mA |
| Data dell'ultima gestione dei dati | 02.05.2024 |
| Carico del motore secondo UL 508 | 1/2 HP, 120 V AC (N/O contact) |
| Tensione di prova (avvolgimento/contatto) | 5 kV AC (50 Hz, 1 min., winding/contact) |
| Temperatura ambiente (funzionamento) | -40 °C ... 85 °C |
| Potenza di interruzione (carico ohmico) max. | 384 W (at 24 V DC) |
| Intervallo di tensione di ingresso in riferimento a UN | see diagram |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Dissipazione di potenza massima per condizioni nominali | 0.4 W |
Descrizione del prodotto
Plug-in miniature power relay, with power contact for high constant currents, 1 switched contact, input voltage 12 V DC
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
