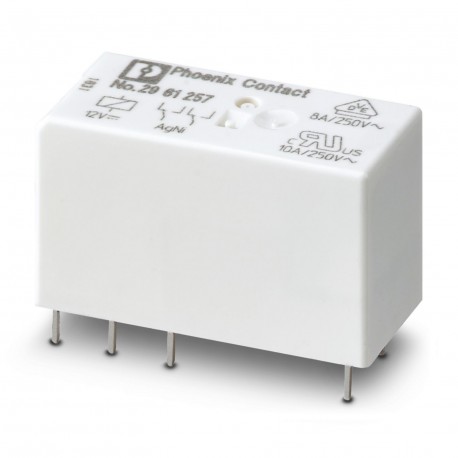

REL-MR-12DC/21-21
REL-MR- 12DC/21-21 2961257 PHOENIX CONTACT Single relay
$0.00USD
3128 in magazzino
Specifiche chiave
Codice GTIN:4017918163525
Chiave d'ordine:2961257
(Generale):EN 61810-1
(Lato bobina):1/2 HP, 240 V AC
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4017918163525 |
| Chiave d'ordine | 2961257 |
| (Generale) | EN 61810-1 |
| (Lato bobina) | 1/2 HP, 240 V AC |
| Pagina del catalogo | Page 304 (C-5-2017) |
| Unità di imballaggio | 10 pc |
| Paese di origine | AT (Austria) |
| Numero tariffario doganale | 85364190 |
| Isolamento (generale) | Basic insulation |
| Quantità minima d'ordine | 10 pc |
| Tipo di contatto (lato bobina) | 2 PDT |
| Profondità (dati commerciali chiave) | 15.7 mm |
| Larghezza (dati commerciali chiave) | 12.7 mm |
| (Norme e regolamenti) | No hazardous substances above threshold values |
| Materiale di contatto (lato bobina) | AgNi |
| Altezza (dati commerciali chiave) | 29 mm |
| Grado di inquinamento (generale) | 3 |
| Modalità operativa (lato contatto) | 100% operating factor |
| Categoria di sovratensione (generale) | III |
| Capacità di commutazione (lato bobina) | 2 A (at 24 V, DC13) |
| Peso netto (SAP) (lato contatto) | 15.43 g |
| Norme/regolamenti (generali) | IEC 60664 |
| Posizione di montaggio (lato contatto) | any |
| Corrente di spunto massima (lato bobina) | 25 A (20 ms) |
| Corrente di commutazione minima (lato bobina) | 10 mA (At 5 V) |
| Tipo di contatto dell'interruttore (lato bobina) | Single contact |
| Grado di protezione (lato contatto) | RT III (wash-proof) |
| Istruzioni di montaggio (lato contatto) | Can be aligned without spacing (> 70 °C ≥ 2.5 mm) |
| Resistenza della bobina (condizioni ambientali) | 360 Ω ±10 % (at 20 °C) |
| Peso per pezzo (imballaggio escluso) | 15.430 g |
| Tensione di commutazione massima (lato bobina) | 250 V AC/DC |
| Tensione minima di commutazione (lato bobina) | 5 V (at 10 mA) |
| RoHS Cina (standard e regolamenti) | Environmentally friendly use period: unlimited = EFUP-e |
| Durata meccanica (lato contatto) | 3x 107cycles |
| Limitazione della corrente continua (lato bobina) | 8 A |
| Durata di vita elettrica (lato contatto) | see diagram |
| Tempo di rilascio tipico (condizioni ambientali) | 3 ms |
| Collegamento secondo lo standard (generale) | CUL |
| Carico motore secondo UL 508 (lato bobina) | 1/4 HP, 120 V AC |
| Tempo di risposta tipico (condizioni ambientali) | 7 ms |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 85 °C |
| Tensione nominale di ingresso UN (condizioni ambientali) | 12 V DC |
| Corrente di ingresso tipica a UN (condizioni ambientali) | 33 mA |
| Potenza di interruzione (carico ohmico) max. (lato bobina) | 190 W (at 24 V DC) |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 85 °C |
| Contatto relè tensione di prova/contatto relè (lato contatto) | 2.5 kV AC (50 Hz, 1 min.) |
| Contatto relè/avvolgimento relè di prova della tensione (lato contatto) | 5 kV AC (50 Hz, 1 min.) |
| Intervallo di tensione di ingresso in riferimento a UN (condizioni ambientali) | see diagram |
| Dissipazione di potenza per condizioni nominali (condizioni ambientali) | 0.4 W |
Descrizione del prodotto
Plug-in miniature power relay, with power contact, 2 switched contacts, input voltage 12 V DC
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
