REL-IR4/L-24AC/4X21AU

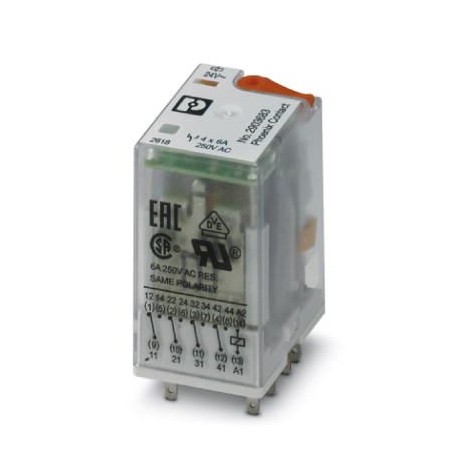

REL-IR4/L- 24AC/4X21AU 2903683 PHOENIX CONTACT Single relay
$0.00USD
3538 in magazzino
Specifiche chiave
Codice GTIN:4046356758963
Chiave d'ordine:2903683
(Generale):IEC 61810
(Lato bobina):36 V DC
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356758963 |
| Chiave d'ordine | 2903683 |
| (Generale) | IEC 61810 |
| (Lato bobina) | 36 V DC |
| Pagina del catalogo | Page 314 (C-5-2017) |
| Unità di imballaggio | 10 pc |
| (Lato contatto) | 1 A (at 240 V, AC15) |
| Nota (lato bobina) | If the specified maximum values for multi-layer contact relays are exceeded, the gold plating is destroyed. The maximum values of the power contact relay are then valid. This can result in a shorter service life than with a pure power contact. |
| Paese di origine | PL (Poland) |
| Nota (lato contatto) | the following values are applicable if a gold layer is destroyed |
| Numero tariffario doganale | 85364190 |
| Isolamento (generale) | Basic insulation |
| Quantità minima d'ordine | 10 pc |
| Tipo di contatto (lato bobina) | 4 PDTs |
| Profondità (dati commerciali chiave) | 35.6 mm |
| Larghezza (dati commerciali chiave) | 21.2 mm |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Materiale di contatto (lato bobina) | AgNi, hard gold-plated |
| Altezza (dati commerciali chiave) | 27.5 mm |
| Grado di inquinamento (generale) | 2 |
| Tensione di sovratensione nominale (generale) | 2.5 kV |
| Categoria di sovratensione (generale) | II |
| Materiale di contatto (lato contatto) | AgNi |
| Norme/regolamenti (generali) | IEC 60664 |
| Capacità di commutazione (lato contatto) | 2 A (at 24 V, DC13) |
| Corrente di spunto massima (lato bobina) | 50 mA |
| Corrente di commutazione minima (lato bobina) | 2 mA (24 V DC) |
| Tensione di isolamento nominale (generale) | 250 V AC |
| Tipo di contatto dell'interruttore (lato bobina) | Single contact |
| Visualizzazione dello stato (condizioni ambientali) | Yellow LED |
| Capacità di commutazione min. (lato bobina) | 48 mW |
| Frequenza di rete (condizioni ambientali) | 50/60 Hz |
| Peso per pezzo (imballaggio escluso) | 32.840 g |
| Corrente di spunto massima (lato contatto) | 16 A (20 ms, N/O contact) |
| Tensione di commutazione massima (lato bobina) | 30 V AC |
| Corrente di commutazione minima (lato contatto) | 5 mA (at 24 V) |
| Tensione minima di commutazione (lato bobina) | 2 V (At 24 mA) |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Limitazione della corrente continua (lato bobina) | 50 mA |
| Tensione massima di commutazione (lato contatto) | 250 V AC/DC |
| Tensione minima di commutazione (lato contatto) | 5 V (At 24 mA) |
| Collegamento secondo lo standard (generale) | CSA |
| Limitazione della corrente continua (lato contatto) | 6 A |
| Carico motore secondo UL 508 (lato bobina) | 1/3 HP, 240 V AC |
| Tempo di risposta tipico (condizioni ambientali) | 5 ms ... 15 ms (depending on phase relation) |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 55 °C |
| Tensione nominale di ingresso UN (condizioni ambientali) | 24 V AC |
| Intervallo di tempo di rilascio tipico (condizioni ambientali) | 5 ms ... 20 ms (depending on phase relation) |
| Corrente di ingresso tipica a UN (condizioni ambientali) | 66 mA |
| Potenza di interruzione (carico ohmico) max. (lato bobina) | 1.2 W (at 24 V DC) |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 85 °C |
| Potenza di interruzione (carico ohmico) max. (lato contatto) | 144 W (at 24 V DC) |
| Modalità operativa (lato contatto (con strato d'oro distrutto)) | 100% operating factor |
| Intervallo di tensione di ingresso in riferimento a UN (condizioni ambientali) | see diagram |
| Peso netto (SAP) (lato di contatto (con strato d'oro distrutto)) | 32.84 g |
| Posizione di montaggio (lato di contatto (con strato d'oro distrutto)) | any |
| Dissipazione di potenza per condizioni nominali (condizioni ambientali) | 1.58 W |
| Grado di protezione (lato di contatto (con strato d'oro distrutto)) | RT I |
| Tensione di prova PDT/PDT (lato contatto (con strato d'oro distrutto)) | 2 kVrms(50 Hz, 1 min.) |
| Durata meccanica (lato di contatto (con strato d'oro distrutto)) | approx. 2x 107cycles |
| Durata di vita elettrica (lato contatto (con strato d'oro distrutto)) | see diagram |
| Contatto relè/avvolgimento relè di prova della tensione (lato contatto (con strato d'oro distrutto)) | 2.5 kVrms(50 Hz, 1 min.) |
Descrizione del prodotto
Pluggable industrial relays with power contacts and additional hard gold, 4 switched contacts, test key, status LED, switching position indication, coil voltage: 24 V AC
