Disponibile Prodotto più richiesto
REL-IR4/230AC/4X21/EX

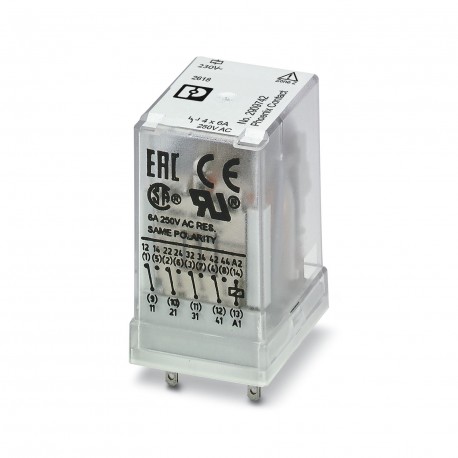

REL-IR4/230AC/4X21/EX 2909742 PHOENIX CONTACT Single relay
$0.00USD
4213 in magazzino
Specifiche chiave
:124 W (at 48 V DC)
Profondità:35.6 mm
Larghezza:21.2 mm
Altezza:27.5 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| 124 W (at 48 V DC) | |
| Profondità | 35.6 mm |
| Larghezza | 21.2 mm |
| Altezza | 27.5 mm |
| Isolamento | Basic insulation |
| Tipo di prodotto | Single relay |
| Identificazione | ISA-S71.04. G3 Harsh Group |
| Modalità operativa | 100% operating factor |
| Visualizzazione dello stato | LED (yellow) |
| Frequenza di rete | 50/60 Hz |
| Revisione dell'articolo | 01 |
| Materiale di contatto | AgNi |
| Unità (polarità) | non-polarized |
| Grado di inquinamento | 2 |
| Metodo di connessione | Plug-in connection |
| Posizione di montaggio | any |
| Guida e funzione | monostable |
| Capacità di commutazione | 2 A (at 24 V, DC13) |
| Intervallo di tensione in ingresso | 179.4 V AC ... 317.4 V AC |
| Tensione di sovratensione nominale | 2.5 kV |
| Grado di protezione | RT III |
| Categoria di sovratensione | II |
| Norme/regolamenti | IEC 60664 |
| Tempo di risposta tipico | 5 ms ... 15 ms (depending on phase relation) |
| Tipo di commutazione del contatto | 4 changeover contacts |
| Corrente di spunto massima | 16 A (20 ms, N/O contacts) |
| Corrente di commutazione minima | 5 mA (at 24 V) |
| Tipo di contatto dell'interruttore | Single contact |
| Durata meccanica | approx. 2x 107cycles |
| Durata elettrica | see diagram |
| Capacità di commutazione min. | 0.12 W |
| Tensione nominale di ingresso UN | 230 V AC |
| Tensione di isolamento nominale | 250 V AC |
| Tensione massima di commutazione | 250 V AC/DC |
| Tensione minima di commutazione | 5 V (At 24 mA) |
| Intervallo di tempo di rilascio tipico | 5 ms ... 20 ms (depending on phase relation) |
| Limitazione della corrente continua | 6 A |
| Corrente di ingresso tipica a UN | 6.5 mA |
| Data dell'ultima gestione dei dati | 02.05.2024 |
| Carico del motore secondo UL 508 | 1/3 HP, 240 V AC |
| Tensione di prova (avvolgimento/contatto) | 2.5 kVrms(50 Hz, 1 min., winding/contact) |
| Temperatura ambiente (funzionamento) | -40 °C ... 55 °C |
| Potenza di interruzione (carico ohmico) max. | 144 W (at 24 V DC) |
| Intervallo di tensione di ingresso in riferimento a UN | see diagram |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Dissipazione di potenza massima per condizioni nominali | 1.5 W |
| Tensione di prova (contatto di commutazione/contatto di commutazione) | 2 kVrms(50 Hz, 1 min., changeover contact/changeover contact) |
Descrizione del prodotto
Plug-in industrial relay, RT III sealed with power contacts, 4 switched contacts, mechanical switching position indicator, polarity: no polarity, input voltage: 230 V AC in combination with RIF-2.../E
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
