RAD-EE-2400-RS485

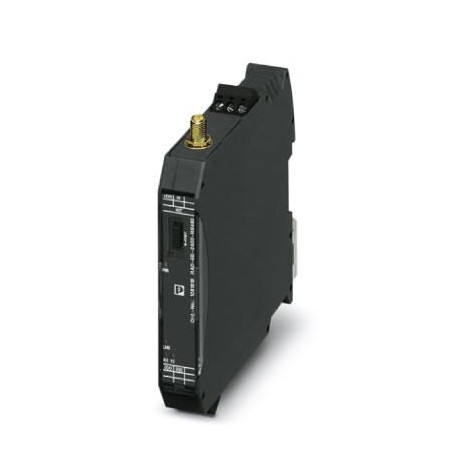

RAD-EE-2400-RS485 1081818 PHOENIX CONTACT 2.4 GHz wireless transceiver with RS-485 interface, RSMA (female) ..
$0.00USD
4025 in magazzino
Specifiche chiave
Codice GTIN:4055626810065
Chiave d'ordine:1081818
(Fornitura):-93 dBm (250 kbps)
(Disegni):
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626810065 |
| Chiave d'ordine | 1081818 |
| (Fornitura) | -93 dBm (250 kbps) |
| (Disegni) | |
| Profondità (Nota) | 114.5 mm |
| Unità di imballaggio | 1 pc |
| Larghezza (Nota) | 17.5 mm |
| (Dimensioni) | -4 °F ... 158 °F |
| Altezza (Nota) | 116 mm |
| Gamma (rifornimento) | ± 500 m (The range may be considerably above or below that stated, and depends on the environment, antenna technology, and the product used) |
| Paese di origine | DE (Germany) |
| ETIM 5.0 (eCl@ss) | EC000310 |
| ETIM 6.0 (eCl@ss) | EC000310 |
| ETIM 7.0 (eCl@ss) | EC000310 |
| (Dati di connessione) | Green LED (transmit data, TX) |
| Velocità dati (fornitura) | 16 kbps (adjustable) |
| Direzione (Fornitura) | Bi-directional |
| Frequenza (Fornitura) | 2400 MHz |
| Shock (Dimensioni) | 16g, 11 ms |
| Numero tariffario doganale | 85176200 |
| (Condizioni ambientali) | Brazil (ANATEL, ID: 06279-19-06497) |
| (Interfaccia wireless) | 390 Ω (switchable via DIP switches) |
| Altitudine (Dimensioni) | 2000 m |
| Quantità minima d'ordine | 50 pc |
| Gamma di frequenza (alimentazione) | 2.4002 GHz ... 2.4785 GHz |
| Distanza del canale (alimentazione) | 1.3 MHz |
| MTTF (condizioni ambientali) | 778 Years (Telcordia standard, 25°C temperature, 21% operating cycle (5 days a week, 8 hours a day)) |
| Disegno dimensionale (Nota) | |
| Collegamento dell'antenna (alimentazione) | RSMA (female) |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Filettatura (limiti del sistema) | M3 |
| eCl@ss 6.0 (Classificazioni) | 19179200 |
| eCl@ss 7.0 (Classificazioni) | 19179290 |
| eCl@ss 8.0 (Classificazioni) | 19179290 |
| eCl@ss 9.0 (Classificazioni) | 19179290 |
| Sensibilità del ricevitore (alimentazione) | -106 dBm (16 kbps) |
| Shock (Conformità/approvazioni) | 16g, 11 ms |
| Certificato (indicatore di stato) | 06279-19-06497 |
| Designazione (interfaccia seriale) | Wireless module |
| Designazione (indicatore di stato) | ANATEL |
| Segnale (Conformità/approvazioni) | ± 1 kV (asymmetrical) |
| Intervallo di tensione di alimentazione (generale) | 19.2 V DC ... 30.5 V DC |
| eCl@ss 10.0.1 (Classificazioni) | 19179290 |
| Commenti (Conformità/approvazioni) | Criterion B |
| Interfaccia 1 (interfaccia wireless) | RS-485 |
| Interfaccia 2 (interfaccia wireless) | Configuration interface |
| Visualizzazione dello stato (dati di connessione) | Green LED (supply voltage, PWR) |
| Lunghezza di spogliatura (limiti del sistema) | 7 mm |
| Metodo di connessione (limiti del sistema) | Screw connection |
| Grado di protezione (Dimensioni) | IP20 |
| Identificazione (indicatore di stato) | 508 Listed |
| Numero di gruppi di canali (Fornitura) | 8 |
| Coppia di serraggio (limiti del sistema) | 0.6 Nm |
| Testo aggiuntivo (indicatore di stato) | ISC directive RSS 210 |
| Consumo massimo di corrente (generale) | ≤ 48 mA (at 24 V DC, at 25 °C) |
| Limitazioni di utilizzo (Disegni) | EMC: class A product, see manufacturer's declaration in the download area |
| Vibrazione (funzionamento) (Dimensioni) | in accordance with IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| Modalità operativa (condizioni ambientali) | Serial data (Activation and configuration via PSI-CONF software) |
| Capacità di trasmissione, massima (fornitura) | ≤ 18 dBm (can be set via software) |
| Capacità di trasmissione, minima (fornitura) | 0 dBm |
| Protezione da sovratensioni transitorie (generale) | Yes |
| Peso per pezzo (imballaggio escluso) | 0.000 g |
| Materiale dell'alloggiamento (condizioni ambientali) | PA 6.6-FR |
| Numero di canali per gruppo (fornitura) | 55 |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Metodo di connessione (interfaccia wireless) | S-PORT (socket) |
| REACh SVHC (Norme e Regolamenti) | Lead 7439-92-1 |
| Licenze wireless (condizioni ambientali) | Belgium |
| Gamma di frequenza (conformità/approvazioni) | 0.15 MHz ... 80 MHz |
| Velocità di trasmissione (interfaccia wireless) | 0.3 ... 115.2 kbps |
| Distanza del canale (Conformità/approvazioni) | 1.3 MHz |
| Grado di inquinamento (condizioni ambientali) | 2 |
| Lunghezza di trasmissione (interfaccia wireless) | ≤ 1200 m |
| Scarica di contatto (Conformità/approvazioni) | ± 6 kV (Test Level 3) |
| Categoria di sovratensione (condizioni ambientali) | II |
| Resistenza di terminazione (interfaccia wireless) | 390 Ω (switchable via DIP switches) |
| Disegno applicativoRete mesh (Disegni) | |
| Istruzioni di montaggio (condizioni ambientali) | on standard DIN rail NS 35 in accordance with EN 60715 |
| Tecnologia di connessione (interfaccia wireless) | 2-wire |
| Scarico indiretto (Conformità/approvazioni) | ± 6 kV |
| Temperatura ambiente (funzionamento) (Dimensioni) | -20 °C ... 70 °C |
| Schema a blocchiSchema circuitale di base (Disegni) | |
| Descrizione dell'interfaccia (conformità/approvazioni) | Trusted Wireless |
| Umidità ammissibile (funzionamento) (Dimensioni) | 20 % ... 85 % |
| Diagramma schematicoElementi funzionali (Disegni) | |
| Norme/regolamenti (Conformità/approvazioni) | EN 61000-4-6 |
| Vibrazione (funzionamento) (Conformità/approvazioni) | in accordance with IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| Schema di collegamentoCollegamento RS-485 (Disegni) | |
| Numero di dispositivi supportati (interfaccia seriale) | ≤ 250 (Addressing via PSI-CONF software) |
| Sezione trasversale del conduttore AWG max. (Limiti del sistema) | 14 |
| Sezione trasversale del conduttore AWG min. (Limiti del sistema) | 24 |
| Standard/specifiche (conformità/approvazioni) | RED directive 2014/53/EU EN 300328 EN 61000-6-4 EN 61000-6-2 EN 50371 EN 60950-1 |
| Sezione trasversale del conduttore solido max. (Limiti del sistema) | 2.5 mm² |
| Sezione trasversale del conduttore min. (Limiti del sistema) | 0.2 mm² |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -20 °C ... 70 °C |
| Sezione trasversale del conduttore flessibile max. (Limiti del sistema) | 2.5 mm² |
| Sezione trasversale del conduttore flessibile min. (Limiti del sistema) | 0.2 mm² |
| Compatibilità elettromagnetica (Conformità/approvazioni) | Conformance with RED Directive 2014/53/EU |
| Umidità ammissibile (stoccaggio/trasporto) (Dimensioni) | 20 % ... 85 % |
| Grado di infiammabilità secondo UL 94 (condizioni ambientali) | V0 |
| Grado di infiammabilità secondo UL 94 (Conformità/approvazioni) | V0 |
Descrizione del prodotto
2.4GHz radio transceiver with RS-485 interface, RSMA antenna connection (female), point-to-point, star and mesh networks up to 250 stations, range up to 500m (with good visibility), worldwide use
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Connection diagramRS-485 connection
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
