RAD-DI8-IFS

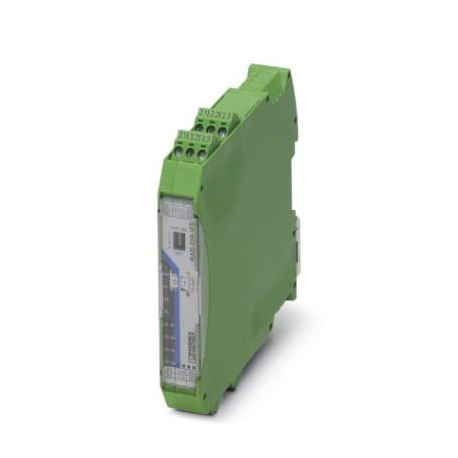

RAD-DI8-IFS 2901539 PHOENIX CONTACT I/O extension module
$0.00USD
4390 in magazzino
Specifiche chiave
Codice GTIN:4046356609159
Chiave d'ordine:2901539
Pagina del catalogo:Page 461 (C-6-2017)
Profondità (Nota):114.5 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356609159 |
| Chiave d'ordine | 2901539 |
| Pagina del catalogo | Page 461 (C-6-2017) |
| Profondità (Nota) | 114.5 mm |
| Unità di imballaggio | 1 pc |
| Larghezza (Nota) | 17.5 mm |
| (Dimensioni) | -40 °F ... 185 °F |
| Altezza (Nota) | 113 mm |
| Paese di origine | DE (Germany) |
| (Dati di connessione) | Yellow LED (digital input, DI8) |
| Shock (Dimensioni) | 16g, 11 ms |
| (Indicatore di stato) | Class I, Zone 2, IIC T4 |
| Numero tariffario doganale | 85177000 |
| (Condizioni ambientali) | 233 Years (Telcordia standard, temperature 40 °C, operating cycle 100 % (7 days a week, 24 hours a day)) |
| Altitudine (Dimensioni) | 2000 m |
| ATEX (indicatore di stato) | II 3 G Ex nA IIC T4 Gc |
| IECEx (indicatore di stato) | Ex nA IIC T4 Gc |
| Frequenza di ingresso (alimentazione) | ≤ 10 Hz (Static mode) |
| Shock (indicatore di stato) | 16g, 11 ms |
| MTTF (condizioni ambientali) | 1624 Years (Telcordia standard, 25°C temperature, 21% operating cycle (5 days a week, 8 hours a day)) |
| Numero di input (Fornitura) | 8 |
| Disegno dimensionale (Nota) | |
| Filettatura della vite (tensione di prova) | M3 |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| I/O digitali (ingressi contatore) | 50 V (Rated insulation voltage (between the channel groups 1...4 and 5...8/TBUS supply, reinforced insulation according to EN 61010)) |
| Lunghezza dell'impulso (ingressi digitali) | ≥ 5 ms (Pulse/pause ratio 1:1) |
| Conformità (indicatore di stato) | CE-compliant |
| Intervallo di tensione di alimentazione (generale) | 19.2 V DC ... 30.5 V DC (DIN rail connector) |
| Lunghezza di spelatura (tensione di prova) | 7 mm |
| Metodo di collegamento (tensione di prova) | Screw connection |
| Frequenza di ingresso (ingressi digitali) | < 100 Hz (Pulse counter mode) |
| Visualizzazione dello stato (dati di connessione) | Green LED (supply voltage, PWR) |
| Coppia di serraggio (tensione di prova) | 0.6 Nm |
| Grado di protezione (Dimensioni) | IP20 |
| Descrizione dell'input (Fornitura) | Digital input |
| Emissione di rumore (indicatore di stato) | EN 61000-6-4 |
| Immunità al rumore (indicatore di stato) | EN 61000-6-2 |
| UL, USA/Canada (indicatore di stato) | UL 508 Listed |
| I/O digitale (isolamento elettrico) | 1.5 kV AC (50 Hz, 1 min.) |
| Consumo massimo di corrente (generale) | ≤ 18 mA (At 24 V DC, at 25°C) |
| Segnale di ingresso di tensione massima (alimentazione) | 30.5 V DC |
| Segnale di ingresso di tensione minima (alimentazione) | 0 V DC |
| Vibrazione (funzionamento) (Dimensioni) | in accordance with IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| Test dei gas nocivi (indicatore di stato) | ISA-S71.04-1985 G3 Harsh Group A |
| Numero di canali (ingressi digitali) | 2 |
| Segnale di livello di commutazione "0" (alimentazione) | 0 V DC ... 4 V DC |
| Segnale di livello di commutazione "1" (Alimentazione) | 10 V DC ... 30.5 V DC |
| Protezione da sovratensioni transitorie (generale) | Yes |
| Peso per pezzo (imballaggio escluso) | 168.700 g |
| Materiale dell'alloggiamento (condizioni ambientali) | PA 6.6-FR |
| Canale dati di processo (ingressi digitali) | 32 Bit (per channel) |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Posizione di montaggio (condizioni ambientali) | any |
| Designazione standard (indicatore di stato) | Ex Directive (ATEX) |
| Grado di inquinamento (condizioni ambientali) | 2 |
| Norme/regolamenti (indicatore di stato) | EN-60079-15 |
| Vibrazione (funzionamento) (indicatore di stato) | in accordance with IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| Categoria di sovratensione (condizioni ambientali) | II |
| Istruzioni di montaggio (condizioni ambientali) | on standard DIN rail NS 35 in accordance with EN 60715 |
| Segnale di livello di commutazione "0" (ingressi digitali) | 0 V DC ... 4 V DC |
| Segnale di livello di commutazione "1" (ingressi digitali) | 10 V DC ... 30.5 V DC |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 70 °C |
| Umidità ammissibile (funzionamento) (Dimensioni) | 20 % ... 85 % |
| Limitazione dell'utilizzo (dati commerciali chiave) | EMC: class A product, see manufacturer's declaration in the download area |
| Sezione trasversale del conduttore AWG max. (Tensione di prova) | 14 |
| Sezione trasversale del conduttore AWG min. (Tensione di prova) | 24 |
| Compatibilità elettromagnetica (indicatore di stato) | Conformance with EMC Directive 2014/30/EU |
| Sezione trasversale del conduttore solido max. (Tensione di prova) | 2.5 mm² |
| Sezione trasversale del conduttore solido min. (Tensione di prova) | 0.2 mm² |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 85 °C |
| Sezione trasversale del conduttore flessibile max. (Tensione di prova) | 2.5 mm² |
| Sezione trasversale del conduttore flessibile min. (Tensione di prova) | 0.2 mm² |
| Umidità ammissibile (stoccaggio/trasporto) (Dimensioni) | 20 % ... 85 % |
| Grado di infiammabilità secondo UL 94 (indicatore di stato) | V0 |
| Grado di infiammabilità secondo UL 94 (condizioni ambientali) | V0 |
Descrizione del prodotto
Radioline: I/O expansion module, 8 digital inputs (0 ... 30.5 V DC) or 2 impulse inputs up to 100 Hz
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
DIN rail connector for DIN rail mounting. Universal for TBUS housing. Gold-plated contacts, 5-pos.
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
