QUINT4-UPS/24DC/24DC/5/PN

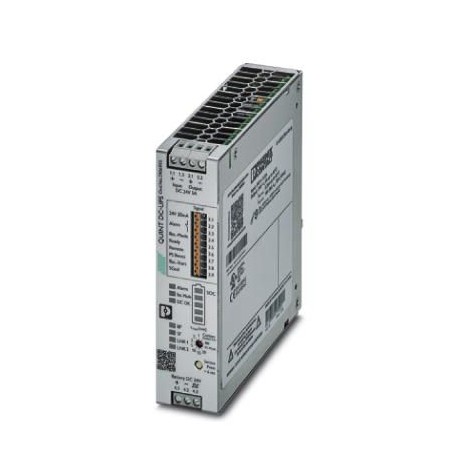

QUINT4-UPS/24DC/24DC/5/PN 2906993 PHOENIX CONTACT Uninterruptible power supply
$0.00USD
4479 in magazzino
Specifiche chiave
Codice GTIN:4055626171241
Chiave d'ordine:2906993
Unità di imballaggio:1 pc
Paese di origine:CN (China)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626171241 |
| Chiave d'ordine | 2906993 |
| Unità di imballaggio | 1 pc |
| Paese di origine | CN (China) |
| Numero tariffario doganale | 85371091 |
| Efficienza (dati di input) | typ. 97 % |
| (Dati di output (generali)) | 18 V DC ... 32 V DC |
| Prova a vuoto (dati di input) | yes |
| (Accumulo di energia (batteria)) | Reach |
| Classe climatica (Dimensioni) | 3K3 (EN 60721) |
| Profondità (dati commerciali chiave) | 125 mm |
| Larghezza (dati commerciali chiave) | 35 mm |
| Altezza (dati commerciali chiave) | 130 mm |
| Tempo di commutazione (dati di input) | 0 ms |
| (Dati di collegamento per la batteria) | UL/C-UL Listed ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location) |
| Lunghezza di spelatura (dati generali) | 6.5 mm |
| Metodo di connessione (Dati generali) | Screw connection |
| Grado di inquinamento (Dimensioni) | 2 |
| Altezza di installazione (Dimensioni) | ≤ 4000 m |
| A prova di cortocircuito (dati di input) | yes |
| Grado di protezione (Dimensioni) | IP20 |
| Peso (accumulo di energia (batteria)) | 0.5 kg |
| Tensione di ingresso (condizioni ambientali) | 24 V DC |
| Shock (dati di collegamento per la batteria) | 18 ms, 30g, in each space direction (according to IEC 60068-2-27) |
| Ora di accensione (condizioni ambientali) | max. 3 s |
| Coppia di serraggio max (Dati generali) | 0.6 Nm |
| Peso per pezzo (imballaggio escluso) | 637.000 g |
| Coppia di serraggio, min (Dati generali) | 0.5 Nm |
| Collegamento UPS in serie (dati di input) | no |
| Tensione (dati di collegamento per la batteria) | 10 V (Test Level 3) |
| Commenti (dati di collegamento per la batteria) | Criterion B |
| REACh SVHC (Norme e Regolamenti) | Lead 7439-92-1 |
| Collegamento UPS in parallelo (dati in ingresso) | no |
| Intervallo di tensione di ingresso (condizioni ambientali) | 18 V DC ... 30 V DC |
| Fusibile di ingresso interno (condizioni ambientali) | no |
| Corrente di picco di spunto (condizioni ambientali) | ≤ 7 A (≤ 4 ms) |
| Lunghezza di spelatura (dati di connessione, input) | 6.5 mm |
| Metodo di connessione (dati di connessione, input) | Screw connection |
| Lunghezza di spelatura (dati di connessione, uscita) | 6.5 mm |
| Approvazioni UL (dati di collegamento per la batteria) | UL/C-UL Listed UL 61010-1 |
| Metodo di connessione (dati di connessione, output) | Screw connection |
| Temperatura ambiente (funzionamento) (Dimensioni) | -25 °C ... 70 °C (> 60 °C Derating: 2.5 %/K) |
| Resistenza elettrica, max. (Condizioni ambientali) | 35 V DC (Protected against polarity reversal) |
| Soglia di connessione fissa (condizioni ambientali) | 22 V DC |
| Emissione di rumore (dati di collegamento per la batteria) | Additional basic standard EN 61000-6-5 (immunity in power station), IEC/EN 61850-3 (energy supply) |
| Immunità al rumore (dati di collegamento per la batteria) | Immunity according to EN 61000-6-2 (industrial) |
| Intervallo di tensione di uscita (Dati di uscita (generali)) | 18 V DC ... 30 V DC (UOut= UIn- 0.3 V DC) |
| Tempo di buffer (dati di output (funzionamento a batteria)) | 25 min. (3.4 Ah) |
| Gamma di frequenza (dati di collegamento per la batteria) | 0.15 MHz ... 80 MHz |
| Coppia di serraggio max (dati di collegamento, input) | 0.6 Nm |
| Tempo di ricarica (dati di uscita (funzionamento a batteria)) | 2.5 h (3.4 Ah) |
| Sezione trasversale del conduttore AWG max. (Dati generali) | 12 |
| Sezione trasversale del conduttore AWG min. (Dati generali) | 30 |
| Scarica del contatto (dati di collegamento per la batteria) | 4 kV (Test Level 2) |
| Tecnologia IQ (dati di uscita (funzionamento a batteria)) | yes |
| Capacità massima (dati di uscita (funzionamento a batteria)) | 40 Ah |
| Coppia di serraggio max (dati di collegamento, uscita) | 0.6 Nm |
| Coppia di serraggio, min (dati di collegamento, input) | 0.5 Nm |
| Caduta di tensione, ingresso/uscita (condizioni ambientali) | 0.3 V DC |
| Protezione da inversione di polarità (condizioni ambientali) | yes |
| Coppia di serraggio, min (dati di collegamento, uscita) | 0.5 Nm |
| Sezione trasversale del conduttore solido max. (Dati generali) | 2.5 mm² |
| Sezione trasversale del conduttore solido min. (Dati generali) | 0.2 mm² |
| Intensità del campo di prova (dati di collegamento per la batteria) | 3 V/m (Test Level 2) |
| Boost dinamico (IDyn.Boost) (Dati di output (generali)) | 10 A (5 s) |
| Static Boost (IStat.Boost) (Dati di output (generali)) | 6.25 A |
| Direttiva sulla bassa tensione (dati di collegamento per la batteria) | Conformance with Low Voltage Directive 2014/35/EC |
| Norme/regolamenti (dati di collegamento per la batteria) | EN 61000-4-8 |
| Vibrazione (funzionamento) (dati di collegamento per la batteria) | 2.3g |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 85 °C |
| Tecnologia delle batterie (dati di uscita (funzionamento a batteria)) | VRLA, VRLA-WTR, LI-ION |
| Sezione trasversale del conduttore flessibile max. (Dati generali) | 2.5 mm² |
| Sezione trasversale del conduttore flessibile min. (Dati generali) | 0.2 mm² |
| Intervallo di tensione di uscita (dati di uscita (funzionamento di rete)) | 19 V DC ... 32 V DC (UOUT= UBAT- 0.3 V DC) |
| Sensore di temperatura (dati di uscita (funzionamento a batteria)) | yes |
| Profondità con montaggio alternativo (dati commerciali chiave) | 37 mm |
| MTBF (IEC 61709, SN 29500) (Accumulo di energia (batteria)) | > 1189000 h (25 °C) |
| Larghezza con montaggio alternativo (dati commerciali chiave) | 123 mm |
| Altezza con montaggio alternativo (dati commerciali chiave) | 130 mm |
| Interruzione selettiva del fusibile (ISFB) (dati di uscita (generali)) | 30 A (15 ms) |
| Temperatura ambiente (tipo di avviamento testato) (Dimensioni) | -40 °C |
| Tensione di fine carica (dati di uscita (funzionamento a batteria)) | 32 V DC |
| Collegamento in serie del dispositivo di accumulo di energia (dati di input) | no |
| Sezione trasversale del conduttore AWG max. (Dati di collegamento, ingresso) | 12 |
| Sezione trasversale del conduttore AWG min. (Dati di collegamento, ingresso) | 30 |
| Collegamento in parallelo del dispositivo di accumulo di energia (dati di input) | Yes, 5 (observe line protection) |
| Sezione trasversale del conduttore AWG max. (Dati di collegamento, uscita) | 12 |
| Sezione trasversale del conduttore AWG min. (Dati di collegamento, uscita) | 30 |
| Boost dinamico (IDyn.Boost) (Dati di uscita (funzionamento da rete)) | 10 A (5 s) |
| Boost statico (IStat.Boost) (dati di uscita (funzionamento da rete)) | 6.25 A |
| Sezione trasversale del conduttore solido max. (Dati di collegamento, ingresso) | 2.5 mm² |
| Sezione trasversale del conduttore min. (Dati di collegamento, ingresso) | 0.2 mm² |
| Compatibilità elettromagnetica (dati di collegamento per la batteria) | Conformance with EMC Directive 2014/30/EU |
| Umidità relativa massima consentita (in esercizio) (Dimensioni) | ≤ 95 % (at 25 °C, non-condensing) |
| Sezione trasversale del conduttore solido max. (Dati di collegamento, uscita) | 2.5 mm² |
| Sezione trasversale del conduttore min. (Dati di collegamento, uscita) | 0.2 mm² |
| Curva caratteristica di carica (dati di uscita (funzionamento a batteria)) | IU0U |
| Direttiva sulla tutela ambientale (Accumulo di energia (batteria)) | RoHS |
| Sezione trasversale del conduttore flessibile max. (Dati di collegamento, ingresso) | 2.5 mm² |
| Sezione trasversale del conduttore flessibile min. (Dati di collegamento, ingresso) | 0.2 mm² |
| Interruzione selettiva del fusibile (ISFB) (dati di uscita (funzionamento di rete)) | 30 A (15 ms) |
| Sezione trasversale del conduttore flessibile max. (Dati di collegamento, uscita) | 2.5 mm² |
| Sezione trasversale del conduttore flessibile min. (Dati di collegamento, uscita) | 0.2 mm² |
| Categoria di sovratensione (EN 61010-1) (Dati di collegamento per la batteria) | II (≤ 4000 m) |
| Corrente di carica (configurabile) (Dati di uscita (funzionamento a batteria)) | max. 1.5 A |
| Standard – Tensione di sicurezza extra bassa (dati di collegamento per la batteria) | IEC 61010-1 (SELV) |
| Compensazione della temperatura (configurabile) (Dati di uscita (funzionamento a batteria)) | 42 mV/K |
| Conduttore singolo/punto terminale, flessibile, con puntalino, max. (Dati generali) | 2.5 mm² |
| Conduttore singolo/punto terminale, flessibile, con puntalino, min. (Dati generali) | 0.2 mm² |
| Capacità nominale (senza caricabatterie aggiuntivo) (Dati di uscita (funzionamento a batteria)) | 0.8 Ah ... 30 Ah |
| Tensione di fine carica (compensata in temperatura) (Dati di uscita (funzionamento a batteria)) | 25 V DC ... 32 V DC |
| Conduttore singolo/punto terminale, flessibile, con puntalino, max. (Dati di collegamento, ingresso) | 2.5 mm² |
| Conduttore singolo/punto terminale, flessibile, con puntalino, min. (Dati di collegamento, ingresso) | 0.2 mm² |
| Classe di infiammabilità secondo UL 94 (alloggiamento / morsetti) (accumulatore di energia (batteria)) | V0 |
Descrizione del prodotto
QUINT UPS with IQ Technology, RJ45 (PROFINET) communication interfaces, rail mountable, input: 24 V DC, output: 24 V DC/5 A, charging current: 1.5 A
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
