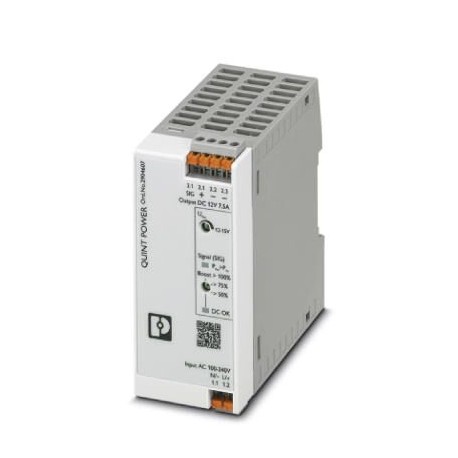

QUINT4-PS/1AC/12DC/7.5/PT
QUINT4-PS/1AC/12DC/7.5/PT 2904607 PHOENIX CONTACT Primary-switched power supply unit, QUINT POWER, Push-in c..
$0.00USD
4209 in magazzino
Specifiche chiave
Codice GTIN:4055626255767
Chiave d'ordine:2904607
(Disegni):
(Standard):ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D (Hazardous Location)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626255767 |
| Chiave d'ordine | 2904607 |
| (Disegni) | |
| (Standard) | ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D (Hazardous Location) |
| Pagina del catalogo | Page 253 (C-4-2019) |
| Unità di imballaggio | 1 pc |
| (Dati di input) | < 7.1 W (230 V AC) |
| (Dati di output) | > 248000 h (60 °C) |
| SIQ (Standard) | CB-Scheme (IEC 61010-1, IEC 61010-2-201) |
| Profondità (Disegni) | 90 mm |
| Larghezza (Disegni) | 45 mm |
| Paese di origine | DE (Germany) |
| ETIM 5.0 (eCl@ss) | EC002540 |
| ETIM 6.0 (eCl@ss) | EC002540 |
| ETIM 7.0 (eCl@ss) | EC002540 |
| Altezza (Disegni) | 106 mm |
| Diagramma (Disegni) | |
| UNSPSC 13.2 (ETIM) | 39121004 |
| UNSPSC 18.0 (ETIM) | 39121004 |
| UNSPSC 19.0 (ETIM) | 39121004 |
| UNSPSC 20.0 (ETIM) | 39121004 |
| UNSPSC 21.0 (ETIM) | 39121004 |
| Numero tariffario doganale | 85044030 |
| (Condizioni ambientali) | typ. 48 ms (230 V AC) |
| (Conformità/approvazioni) | 1 kV (symmetrical) |
| Diagramma a blocchi (disegni) | |
| Efficienza (dati di output) | typ. 91.5 % (120 V AC) |
| Peso netto (dati di output) | 0.3 kg |
| Approvazioni UL (standard) | UL Listed UL 61010-1 |
| Potenza di uscita (dati di input) | 90 W |
| Lunghezza di spogliatura (generale) | 10 mm |
| Classe climatica (Dimensioni) | 3K3 (in acc. with EN 60721) |
| Metodo di connessione (generale) | Push-in connection |
| Ondulazione residua (dati di input) | < 35 mVPP(with nominal values) |
| eCl@ss 5.1 (Classificazioni) | 27242213 |
| eCl@ss 6.0 (Classificazioni) | 27049000 |
| eCl@ss 7.0 (Classificazioni) | 27049002 |
| eCl@ss 8.0 (Classificazioni) | 27049002 |
| eCl@ss 9.0 (Classificazioni) | 27040701 |
| I/O/S (Conformità/approvazioni) | asymmetrical |
| Input (Conformità/approvazioni) | 2 kV (symmetrical) |
| Deviazione di controllo (dati di input) | < 0.3 % (Static load change 10 % ... 90 %) |
| Output (Conformità/approvazioni) | 1 kV (Test Level 3 - symmetrical) |
| Classe di protezione (dati di uscita) | II |
| Segnale (Conformità/approvazioni) | 0.5 kV (Test Level 2 - symmetrical) |
| Flicker (Conformità/approvazioni) | EN 61000-3-3 |
| Fusibile di ingresso (condizioni ambientali) | 3.15 A (slow-blow, internal) |
| Tensione (Conformità/approvazioni) | 1 kV (symmetrical) |
| (Dati di connessione per la segnalazione) | IEC 61010-2-201 (PELV) |
| Commenti (Conformità/approvazioni) | Criterion A |
| Grado di inquinamento (Dimensioni) | 2 |
| Altezza di installazione (Dimensioni) | ≤ 5000 m (> 2000 m, observe derating) |
| Collegamento in serie (dati di input) | yes |
| Grado di protezione (Dimensioni) | IP20 |
| Frequenza (Conformità/approvazioni) | 60 Hz |
| Grado di protezione (dati di uscita) | IP20 |
| Tempo di risposta tipico (dati di input) | 300 ms |
| Collegamento in parallelo (dati di input) | Yes, for redundancy and increased capacity |
| Criterio A (Conformità/approvazioni) | Normal operating behavior within the specified limits. |
| Criterio B (Conformità/approvazioni) | Temporary impairment to operational behavior that is corrected by the device itself. |
| Criterio C (Conformità/approvazioni) | Temporary adverse effects on the operating behavior, which the device corrects automatically or which can be restored by actuating the operating elements. |
| Corrente di spunto (condizioni ambientali) | typ. 11.4 A (at 25 °C) |
| Tensione di uscita nominale (dati di ingresso) | 12 V DC |
| Caduta di tensione (Conformità/approvazioni) | 0 % |
| Livello di prova 1 (Conformità/approvazioni) | 16.67 Hz 50 Hz 60 Hz 150 Hz 180 Hz (Test Level 3) |
| Livello di prova 2 (Conformità/approvazioni) | 16.67 Hz 50 Hz 60 Hz (Test Level 2) |
| Cali di tensione (Conformità/approvazioni) | EN 61000-4-11 |
| Peso per pezzo (imballaggio escluso) | 380.000 g |
| Emissioni acustiche (Conformità/approvazioni) | EN 55016 |
| Testo aggiuntivo (Conformità/approvazioni) | Test Level 2 |
| Boost dinamico (IDyn.Boost) (dati di input) | 12.75 A (≤ 60 °C (5 s)) |
| Gamma di frequenza (conformità/approvazioni) | 0.15 MHz ... 80 MHz |
| Tipo di protezione (condizioni ambientali) | Transient surge protection |
| Consumo di corrente (condizioni ambientali) | 1 A (100 V AC) |
| Scarico in aria (Conformità/approvazioni) | 15 kV (Test Level 4) |
| Resistenza di tensione di feedback (dati di input) | ≤ 25 V DC |
| Intervallo di tensione di ingresso (condizioni ambientali) | 100 V AC ... 240 V AC -15 % ... +10 % |
| MTBF (IEC 61709, SN 29500) (dati di output) | > 1221000 h (25 °C) |
| Corrente di uscita nominale (IN) (dati di ingresso) | 7.5 A |
| Scarica di contatto (Conformità/approvazioni) | 8 kV (Test Level 4) |
| Gamma di frequenza (fN) (Condizioni ambientali) | 50 Hz ... 60 Hz -10 % ... +10 % |
| Correnti armoniche (Conformità/approvazioni) | EN 61000-3-2 |
| Tempo di buffering della rete (condizioni ambientali) | typ. 48 ms (120 V AC) |
| Numero di periodi (Conformità/approvazioni) | 0.5 / 1 / 5 / 50 periods |
| Perdita di potenza carico nominale max. (dati di input) | < 8.1 W (120 V AC) |
| Lunghezza di spelatura (dati di connessione, input) | 10 mm |
| Sezione trasversale del conduttore AWG max. (Generale) | 14 |
| Sezione trasversale del conduttore AWG min. (Generale) | 24 |
| Metodo di connessione (dati di connessione, input) | Push-in connection |
| Lunghezza di spelatura (dati di connessione, uscita) | 10 mm |
| Metodo di connessione (dati di connessione, output) | Push-in connection |
| Intensità del campo di prova (Conformità/approvazioni) | 1000 A/m |
| Temperatura ambiente (funzionamento) (Dimensioni) | -25 °C ... 70 °C (> 60 °C Derating: 2.5 %/K) |
| Sezione trasversale del conduttore solido max. (Generale) | 2.5 mm² |
| Sezione trasversale del conduttore solido min. (Generale) | 0.2 mm² |
| Corrente di scarica verso PE (condizioni ambientali) | < 0.25 mA (264 V AC, 60 Hz) |
| Tensione di isolamento in ingresso/uscita (dati di uscita) | 4 kV AC (type test) |
| Consumo energetico nominale (condizioni ambientali) | 96.3 VA |
| Sezione trasversale del conduttore flessibile max. (Generale) | 2.5 mm² |
| Sezione trasversale del conduttore flessibile min. (Generale) | 0.2 mm² |
| Scarica elettrostatica (Conformità/approvazioni) | EN 61000-4-2 |
| Transitori veloci (burst) (Conformità/approvazioni) | EN 61000-4-4 |
| Emissione di rumore condotto (Conformità/approvazioni) | EN 55016 |
| Rigidità dielettrica massima (condizioni ambientali) | 300 V AC 60 s |
| Campo elettromagnetico HF (Conformità/approvazioni) | EN 61000-4-3 |
| Circuito/componente di protezione (condizioni ambientali) | Varistor |
| Campo magnetico a forma di impulso (Conformità/approvazioni) | EN 61000-4-9 |
| Carico di sovratensione (sovratensione) (Conformità/approvazioni) | EN 61000-4-5 |
| Onda oscillante attenuata (Conformità/approvazioni) | EN 61000-4-18 |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 85 °C |
| Compatibilità elettromagnetica (Conformità/approvazioni) | Conformance with EMC Directive 2014/30/EU |
| Temperatura ambiente (tipo di avviamento testato) (Dimensioni) | -40 °C |
| Intervallo di impostazione della tensione di uscita (USet) (dati di input) | 12 V DC ... 15 V DC (constant capacity) |
| Sezione trasversale del conduttore AWG max. (Dati di collegamento, ingresso) | 14 |
| Sezione trasversale del conduttore AWG min. (Dati di collegamento, ingresso) | 24 |
| Standard - Isolamento sicuro (dati di connessione per la segnalazione) | IEC 61558-2-16 |
| Sezione trasversale del conduttore AWG max. (Dati di collegamento, uscita) | 14 |
| Sezione trasversale del conduttore AWG min. (Dati di collegamento, uscita) | 24 |
| Sezione trasversale del conduttore solido max. (Dati di collegamento, ingresso) | 2.5 mm² |
| Sezione trasversale del conduttore min. (Dati di collegamento, ingresso) | 0.2 mm² |
| Umidità relativa massima consentita (in esercizio) (Dimensioni) | ≤ 95 % (at 25 °C, non-condensing) |
| Dissipazione di potenza massima in condizioni di vuoto (dati di input) | < 0.6 W (230 V AC) |
| Sezione trasversale del conduttore solido max. (Dati di collegamento, uscita) | 2.5 mm² |
| Sezione trasversale del conduttore min. (Dati di collegamento, uscita) | 0.2 mm² |
| Interruttore consigliato per la protezione dell'ingresso (condizioni ambientali) | 6 A ... 16 A (Characteristic B, C or comparable) |
| Sezione trasversale del conduttore flessibile max. (Dati di collegamento, ingresso) | 2.5 mm² |
| Sezione trasversale del conduttore flessibile min. (Dati di collegamento, ingresso) | 0.2 mm² |
| Sezione trasversale del conduttore flessibile max. (Dati di collegamento, uscita) | 2.5 mm² |
| Sezione trasversale del conduttore flessibile min. (Dati di collegamento, uscita) | 0.2 mm² |
| Protezione contro le sovratensioni in uscita (OVP) (dati di ingresso) | ≤ 18 V DC |
| Norma - Sicurezza dei trasformatori (Dati di collegamento per la segnalazione) | EN 61558-2-16 |
| Variabili di disturbo condotte asimmetriche (Conformità/approvazioni) | EN 61000-4-16 |
| Standard – Tensione di sicurezza bassissima (Dati di collegamento per la segnalazione) | IEC 61010-1 (SELV) |
| Oscillazioni sinusoidali attenuate (onda ad anello) (Conformità/approvazioni) | EN 61000-4-12 |
| Norma – Limitazione delle correnti armoniche di rete (Dati di collegamento per la segnalazione) | EN 61000-3-2 |
| Norma - sicurezza per apparecchiature di misura, controllo e uso di laboratorio (dati di collegamento per la segnalazione) | IEC 61010-1 |
Descrizione del prodotto
Primary switching power supplies, QUINT POWER, Push-in connection, Rail mounting, input:1phase, output: 12 VDC / 7.5 A
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Block diagram
