QPD W 3PE1,5 M25 0,1 BK K TH

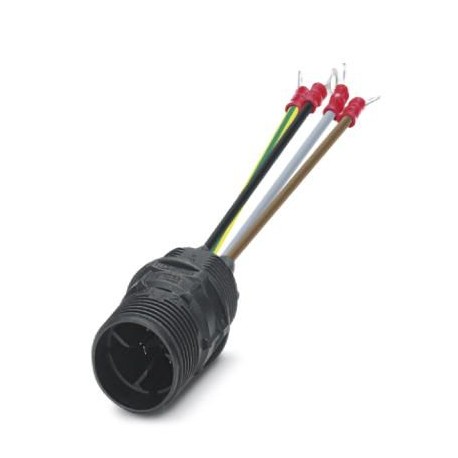

QPD W 3PE1,5 M25 0,1 BK K TH 1577273 PHOENIX CONTACT QUICKON panel feed-through, 3-pos. +PE, 1.0 mm² ... 2.5..
$0.00USD
3146 in magazzino
Specifiche chiave
:IDC connection
Tipo:QPD 4x2,5
Colore:black
Corrente nominale:20 A
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| IDC connection | |
| Tipo | QPD 4x2,5 |
| Colore | black |
| Corrente nominale | 20 A |
| Categoria di impatto | 7 |
| Lunghezza del cavo | 0.1 m |
| Materiale di contatto | Cu |
| Grado di inquinamento | 3 |
| Metodo di connessione | QUICKON connection |
| Corrente nominale IN | 20 A |
| Materiale isolante | PA |
| Numero di posizioni | 4 |
| Grado di protezione | IP68 (2 m / 24 h) |
| Categoria di sovratensione | III |
| Tensione nominale (II/2) | 1000 V |
| Numero di connessioni | 10 |
| Tensione nominale (III/2) | 1000 V |
| Tensione nominale (III/3) | 690 V |
| Connettività QUICKON | max. 10 |
| Dimensione della chiave, dado di raccordo | 22 mm |
| Diametro esterno del cavo | Order Quickon nuts or Quickon connectors separately |
| Materiale portante del contatto | PA |
| Materiale della superficie di contatto | silver-plated |
| Nota il numero di posizioni | 3+PE |
| Materiale isolante per fili | PVC/PE/TPE/rubber |
| Misura della chiave, controdado | 27 mm |
| Tensione di sovratensione nominale (II/2) | 8 kV |
| Tensione di sovratensione nominale (III/2) | 8 kV |
| Tensione di sovratensione nominale (III/3) | 6 kV |
| Coppia di serraggio, dado di raccordo | 5 Nm |
| Coppia di serraggio, controdado | 5 Nm |
| Temperatura ambiente (funzionamento) | -40 °C ... 80 °C |
| Sezione trasversale del conduttore AWG max. | 14 |
| Sezione trasversale del conduttore AWG min. | 16 |
| Sezione trasversale del conduttore solido max. | 2.5 mm² |
| Sezione trasversale del conduttore min. | 1 mm² |
| Diametro del filo incluso l'isolamento | 2.5 mm ... 3.8 mm |
| Temperatura quando il conduttore è collegato | -5 °C ... 50 °C |
| Sezione trasversale del conduttore flessibile max. | 2.5 mm² |
| Sezione trasversale del conduttore flessibile min. | 1 mm² |
| Grado di infiammabilità secondo UL 94 | V0 |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Struttura del singolo litz secondo VDE 0295 / diametro del filo più piccolo | VDE 0295 class 1 to 6/min. 0.15 mm |
