QPD W 3PE1,5 4-9 M20 FC BK

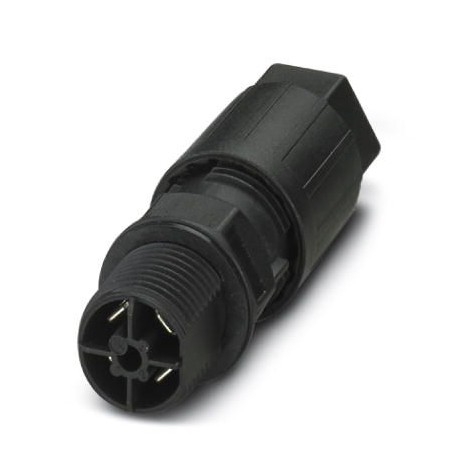

QPD W 3PE1,5 4-9 M20 FC BK 1414677 PHOENIX CONTACT Panel feed-through
$0.00USD
3653 in magazzino
Specifiche chiave
Codice GTIN:4055626031309
(Cabel):IP69K
Chiave d'ordine:1414677
Pagina del catalogo:Page 472 (C-2-2017)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626031309 |
| (Cabel) | IP69K |
| Chiave d'ordine | 1414677 |
| Pagina del catalogo | Page 472 (C-2-2017) |
| Unità di imballaggio | 1 pc |
| Paese di origine | PL (Poland) |
| Numero tariffario doganale | 85366990 |
| (Dati commerciali chiave) | IDC connection |
| Marcatura della posizione (generale) | 1, 2, 3, PE |
| Tipo (dati commerciali chiave) | QPD 4x1,5 |
| Colore (dati commerciali chiave) | black |
| (Norme e regolamenti) | No hazardous substances above threshold values |
| Grado di protezione (Cabel) | IP66 |
| Sezione trasversale del conduttore (generale) | 1.5 mm² |
| Diametro esterno del cavo (generale) | 5 mm ... 9.5 mm |
| Tipo di blocco (dati commerciali chiave) | Screw locking |
| Corrente nominale (condizioni ambientali) | 17.5 A |
| Materiale isolante per fili (generale) | PVC/PE/TPE/rubber |
| Peso per pezzo (imballaggio escluso) | 28.990 g |
| RoHS Cina (standard e regolamenti) | Environmentally friendly use period: unlimited = EFUP-e |
| Temperatura ambiente (funzionamento) (Cabel) | -40 °C ... 100 °C |
| Metodo di connessione (dati commerciali chiave) | QUICKON connection |
| Corrente nominale IN (Condizioni ambientali) | 15 A |
| Numero di posizioni (dati commerciali chiave) | 4 |
| Tensione nominale (II/2) (Condizioni ambientali) | 1000 V |
| Tensione nominale (III/2) (Condizioni ambientali) | 1000 V |
| Tensione nominale (III/3) (Condizioni ambientali) | 690 V |
| Numero di connessioni (dati commerciali chiave) | 10 |
| Temperatura quando il conduttore è collegato (Cabel) | -5 °C ... 50 °C |
| Diametro del filo incluso l'isolamento (generale) | 1.6 mm ... 3 mm |
| Materiale di contatto (caratteristiche meccaniche) | Cu |
| Nota numero di posizioni (dati commerciali chiave) | 3+PE |
| Temperatura ambiente (stoccaggio/trasporto) (Cabel) | -40 °C ... 100 °C |
| Tensione di sovratensione nominale (II/2) (Condizioni ambientali) | 8 kV |
| Grado di inquinamento (Caratteristiche meccaniche) | 3 |
| Materiale isolante (Caratteristiche meccaniche) | PA |
| Tensione di sovratensione nominale (III/2) (Condizioni ambientali) | 8 kV |
| Tensione di sovratensione nominale (III/3) (Condizioni ambientali) | 6 kV |
| Categoria di sovratensione (Caratteristiche meccaniche) | III |
| Coppia di serraggio, dado di raccordo (dati commerciali chiave) | 8 Nm |
| Connettività QUICKON (Caratteristiche elettriche) | max. 10 |
| Coppia di serraggio controdado (dati commerciali chiave) | 5 Nm |
| Categoria di impatto d'urto (Caratteristiche elettriche) | IK07 |
| Materiale del supporto del contatto (caratteristiche meccaniche) | PA |
| Materiale della superficie di contatto (caratteristiche meccaniche) | silver-plated |
| Sezione trasversale del conduttore AWG max. (dati commerciali chiave) | 16 |
| Sezione trasversale del conduttore AWG min. (dati commerciali chiave) | 20 |
| Dimensioni del raccordo slip-on (dati commerciali chiave) | 4.8 x 0.8 mm |
| Grado di infiammabilità secondo UL 94 (dati sui materiali) | V0 |
| Sezione trasversale del conduttore solido max. (dati commerciali chiave) | 1.5 mm² |
| Sezione trasversale del conduttore solido min. (Dati commerciali chiave) | 0.5 mm² |
| Sezione trasversale del conduttore flessibile max. (Dati commerciali chiave) | 1.5 mm² |
| Sezione trasversale del conduttore flessibile min. (Dati commerciali chiave) | 0.5 mm² |
| Grado di infiammabilità secondo UL 94 (Caratteristiche meccaniche) | V0 |
| Struttura del singolo litz secondo VDE 0295 / diametro minimo del filo (generale) | VDE 0295 class 1 to 6/min. 0.15 mm |
Descrizione del prodotto
Feedthrough, QUICKON connection, number of poles: 3+PE, 0.5 mm² ... 1.5 mm², 690 V, 15 A, black, with QUICKON nut, outer diameter of cable: 5 mm ... 9.5 mm, mounting thread: M20, Flat plug connection
