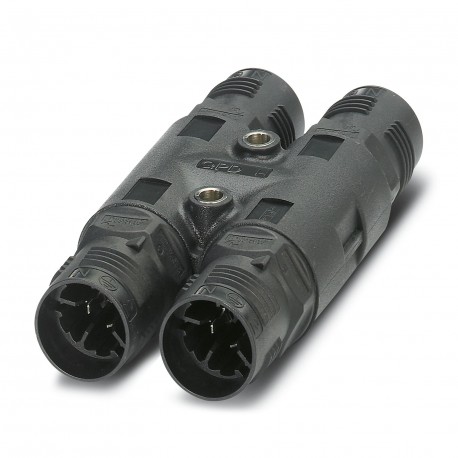

QPD H 4PE2,5 BK
QPD H 4PE2,5 BK 1406370 PHOENIX CONTACT H distributor
$0.00USD
4472 in magazzino
Specifiche chiave
:QUICKON fast connection
Tipo:H-distributor
Colore:black (RAL 9005)
Larghezza:71 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| QUICKON fast connection | |
| Tipo | H-distributor |
| Colore | black (RAL 9005) |
| Larghezza | 71 mm |
| Codifica | Coding profile |
| Altezza | 35 mm |
| Lunghezza | 132.6 mm |
| Dimensione della chiave | 27 mm |
| Tipo di prodotto | Power distributor |
| Corrente nominale | 20 A |
| Famiglia di prodotti | QPD |
| Resistenza all'impatto | IK07 (-25 °C) |
| Revisione dell'articolo | 04 |
| Contatto materiale | Cu |
| Materiale di alloggiamento | PA |
| Marcatura della posizione | 1, 2, 3, N, PE |
| Metodo di connessione | IDC connection |
| Profilo di connessione | 4+PE |
| Resistenza di contatto | < 3 mΩ |
| Corrente nominale IN | 20 A |
| Tensione nominale UN | 690 V AC |
| Grado di inquinamento | 3 |
| Disegno dimensionale | |
| Numero di posizioni | 5 |
| Grado di protezione | IP66 |
| Numero di prese per cavi | 4 |
| Categoria di sovratensione | III |
| tensione nominale (II/2) | 1000 V |
| Numero di connessioni | 4 |
| Tensione nominale (III/3) | 690 V |
| Misura della chiave Dado di raccordo | 27 mm |
| tensione nominale (III/2) | 1000 V |
| Diametro esterno del cavo | 9 mm ... 16 mm |
| Superficie di contatto del materiale | silver-plated |
| Materiale di isolamento del filo | PVC/PE/TPE/rubber |
| Dimensione della chiave per il montaggio | 27 mm |
| Tensione di sovratensione nominale (II/2) | 8 kV |
| Cicli di inserimento/ritiro | max. 50 (QUICKON connections max. 10) |
| Tensione di sovratensione nominale (III/2) | 8 kV |
| Tensione di sovratensione nominale (III/3) | 6 kV |
| Coppia di serraggio Dado di raccordo | 10 Nm |
| Sezione trasversale di collegamento AWG | 16 ... 14 |
| Sezione trasversale del conduttore solido | 1 mm² ... 2.5 mm² |
| Temperatura ambiente (funzionamento) | -40 °C ... 100 °C |
| Sezione trasversale del conduttore flessibile | 1 mm² ... 2.5 mm² |
| Diametro del filo incluso l'isolamento | 2 mm ... 3.8 mm |
| Temperatura quando il conduttore è collegato | -5 °C ... 50 °C |
| Grado di infiammabilità secondo UL 94 | V0 |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 100 °C |
| Frequenza delle connessioni tra conduttori della stessa sezione trasversale | max. 10 |
| Struttura del singolo litz secondo VDE 0295 / diametro del filo più piccolo | VDE 0295 class 1 to 6/min. 0.15 mm |
Descrizione del prodotto
QUICKON H Purge Nozzle, Black, 4+PE Poles, 690 V/20 A, without QUICKON Nut
